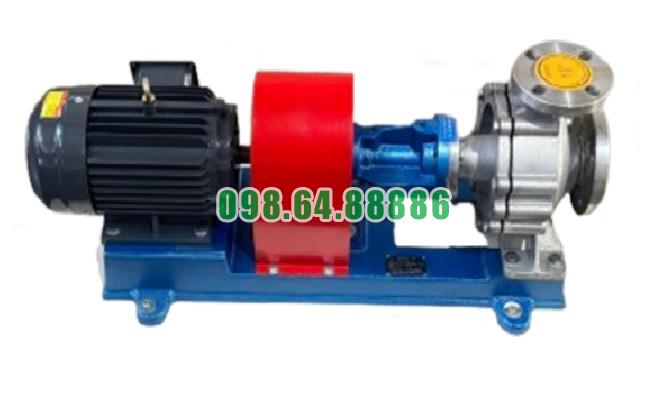

Bơm dầu truyền nhiệt RY

Ưu điểm của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY được thiết kế chuyên dụng cho các hệ thống tuần hoàn dầu nóng, có khả năng làm việc với môi chất nhiệt độ cao lên đến khoảng 350°C. Bơm vận hành ổn định trong điều kiện làm việc liên tục, phù hợp với các dây chuyền sản xuất cần duy trì nhiệt độ đồng đều.

Thiết kế tản nhiệt tự nhiên giúp bơm không cần sử dụng hệ thống làm mát bằng nước, từ đó giảm số lượng đường ống phụ, tiết kiệm chi phí lắp đặt và đơn giản hóa quá trình bảo dưỡng. Kết cấu bơm chắc chắn, gọn gàng, thuận tiện cho việc kiểm tra, tháo lắp và thay thế linh kiện.

Bơm sử dụng khớp nối mềm để truyền động từ động cơ đến trục bơm, giúp hạn chế rung động và giảm ảnh hưởng của sai lệch nhỏ giữa hai trục. Cụm ổ bi bố trí hợp lý giúp trục bơm quay ổn định, tăng độ bền và tuổi thọ thiết bị.

Bộ làm kín kết hợp chèn làm kín và phớt dầu chịu nhiệt giúp hạn chế hiện tượng rò rỉ dầu nóng trong quá trình vận hành. Bơm có nhiều kích thước và dải lưu lượng khác nhau, thuận tiện lựa chọn theo yêu cầu của từng hệ thống gia nhiệt.

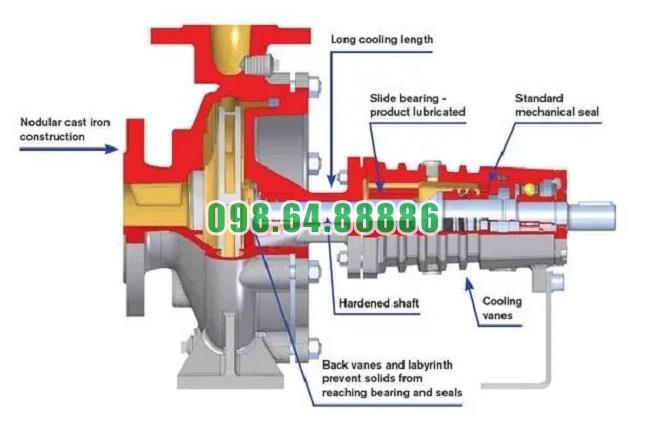

Cấu tạo của bơm dầu truyền nhiệt RY

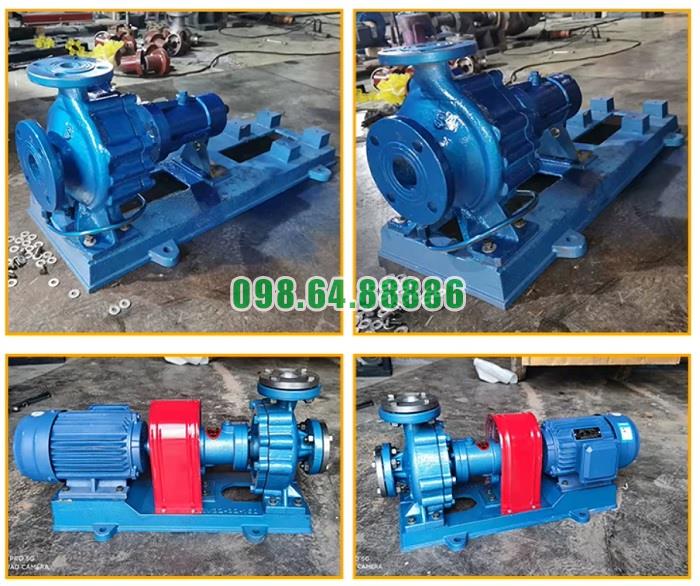

Bơm dầu truyền nhiệt RY có kết cấu bơm ly tâm trục ngang, đỡ một phía. Cửa hút được bố trí theo hướng trục, trong khi cửa xả hướng lên trên theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và kết nối với nhau bằng khớp nối mềm.

Các bộ phận chính của bơm gồm:

• Thân bơm: Tạo buồng chứa và dẫn dầu truyền nhiệt đi qua bơm.
• Nắp bơm: Liên kết với thân bơm, bảo vệ các chi tiết bên trong và hỗ trợ định vị cụm rôto.
• Bánh công tác: Quay với tốc độ cao để tạo lực ly tâm, làm tăng áp suất và vận chuyển dầu nóng.
• Trục bơm: Truyền mô-men từ động cơ đến bánh công tác.
• Đai ốc bánh công tác: Cố định bánh công tác chắc chắn trên trục bơm.
• Cụm ổ bi: Đỡ và định vị trục, giúp rôto quay ổn định trong quá trình làm việc.
• Thân ổ trục: Chứa ổ bi và môi chất bôi trơn.
• Ống dẫn dầu: Dẫn dầu bôi trơn đến các vị trí cần thiết trong cụm ổ trục.
• Phớt dầu: Ngăn dầu bôi trơn rò rỉ ra ngoài và hạn chế bụi bẩn đi vào ổ bi.
• Bộ chèn làm kín: Hạn chế dầu truyền nhiệt rò rỉ theo trục bơm.
• Giá đỡ: Liên kết thân bơm với cụm ổ trục và giữ ổn định toàn bộ rôto.
• Khớp nối mềm: Kết nối trục bơm với trục động cơ và truyền chuyển động quay.
• Bệ máy: Cố định toàn bộ cụm bơm và động cơ, bảo đảm độ ổn định khi vận hành.
•


Ứng dụng của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY được sử dụng để tuần hoàn và vận chuyển dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Bơm phù hợp với chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Trong ngành hóa chất và dầu khí, bơm được dùng để tuần hoàn dầu nóng qua bồn phản ứng, thiết bị trao đổi nhiệt, bồn khuấy và hệ thống gia nhiệt đường ống.

Trong ngành cao su và nhựa, bơm cấp dầu truyền nhiệt cho máy ép, máy cán, máy đùn nhựa, khuôn gia nhiệt và các dây chuyền cần kiểm soát nhiệt độ ổn định.

Trong ngành dược phẩm và thực phẩm, bơm được sử dụng để gia nhiệt bồn chứa, nồi nấu, thiết bị sấy và các hệ thống chế biến gián tiếp bằng dầu tải nhiệt.

Trong ngành in và nhuộm dệt, bơm tuần hoàn dầu nóng cho máy sấy, trục gia nhiệt, thiết bị định hình và dây chuyền xử lý vải.

Trong ngành sản xuất vật liệu làm đường, bơm được dùng để tuần hoàn dầu truyền nhiệt cho bồn chứa nhựa đường, thiết bị trộn và hệ thống duy trì nhiệt độ nguyên liệu.

Trong ngành chế biến gỗ, bơm cấp nhiệt cho máy ép nóng, máy sấy gỗ, dây chuyền sản xuất ván ép và các thiết bị gia nhiệt công nghiệp khác.
