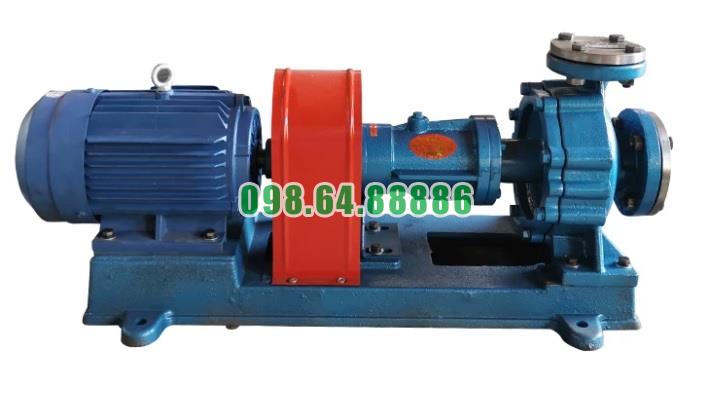

Bơm dầu truyền nhiệt RY125-80-250 trong chu trình tuần hoàn dầu tải nhiệt
Bơm dầu truyền nhiệt RY125-80-250 giữ vai trò trung tâm trong chu trình tuần hoàn dầu tải nhiệt của các hệ thống gia nhiệt công nghiệp. Bơm tạo lực đẩy để dầu nóng di chuyển liên tục từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó đưa dầu hồi trở lại để tiếp tục được gia nhiệt.
Chu trình tuần hoàn dầu tải nhiệt chỉ hoạt động ổn định khi lưu lượng, cột áp và nhiệt độ dầu được duy trì phù hợp. Trong chu trình này, bơm RY125-80-250 không chỉ tạo dòng chảy mà còn góp phần duy trì sự phân phối nhiệt đều, hạn chế dầu bị lưu giữ lâu và hỗ trợ hệ thống vận hành liên tục.
Vai trò của bơm RY125-80-250 trong chu trình dầu tải nhiệt
Dầu tải nhiệt sau khi nhận nhiệt từ lò hoặc bộ gia nhiệt cần được đưa đến đúng thiết bị tiêu thụ. Bơm RY125-80-250 tạo ra chênh lệch áp suất cần thiết để dầu vượt qua đường ống, van, thiết bị trao đổi nhiệt và các nhánh phân phối.
Sau khi truyền nhiệt, dầu trở về đường hồi với nhiệt độ thấp hơn hoặc thay đổi theo điều kiện công nghệ. Bơm tiếp tục tiếp nhận dòng dầu này và đưa dầu qua chu trình mới.
Duy trì dòng dầu liên tục
Nếu dòng dầu bị gián đoạn, thiết bị sử dụng nhiệt có thể không đạt nhiệt độ yêu cầu. Một số khu vực trong hệ thống có thể bị thiếu nhiệt, trong khi dầu tại nguồn gia nhiệt bị giữ lâu và tăng nhiệt cục bộ.
Bơm RY125-80-250 giúp duy trì dòng tuần hoàn liên tục theo điểm làm việc của hệ thống. Lưu lượng thực tế cần phù hợp với công suất nhiệt, độ nhớt dầu và tổng trở lực của đường ống.
Tạo áp suất cho toàn bộ mạch tuần hoàn
Dòng dầu phải đi qua nhiều bộ phận trong chu trình như đường ống cấp, thiết bị tiêu thụ nhiệt, đường hồi, van và bộ lọc. Bơm tạo cột áp để thắng các tổn thất này.
Nếu cột áp không đủ, lưu lượng tại các nhánh xa hoặc thiết bị có trở lực cao sẽ giảm. Nếu cột áp quá lớn, hệ thống có thể tiêu thụ nhiều năng lượng hơn và khó điều chỉnh lưu lượng.
Các thành phần chính trong chu trình tuần hoàn dầu tải nhiệt
Một chu trình dầu tải nhiệt thường gồm nguồn gia nhiệt, bơm tuần hoàn, đường ống cấp, thiết bị sử dụng nhiệt, đường ống hồi, bình giãn nở và các thiết bị đo lường. Bơm RY125-80-250 kết nối các bộ phận này thành một mạch vận chuyển dầu liên tục.
Mỗi thành phần có chức năng riêng, nhưng hiệu quả của toàn bộ chu trình phụ thuộc nhiều vào khả năng phối hợp giữa bơm và đường ống. Bơm cần được lựa chọn theo điều kiện thực tế thay vì tách rời khỏi sơ đồ hệ thống.
Nguồn gia nhiệt
Nguồn gia nhiệt cung cấp năng lượng để nâng nhiệt độ dầu tải nhiệt. Dầu sau khi được gia nhiệt sẽ đi vào đường cấp và được bơm đưa đến thiết bị tiêu thụ nhiệt.
Nhiệt độ dầu tại đầu ra nguồn gia nhiệt cần nằm trong giới hạn phù hợp với bơm, đường ống và thiết bị sử dụng. Nhiệt độ quá cao có thể làm dầu bị phân hủy hoặc ảnh hưởng đến bộ phận làm kín.
Bơm tuần hoàn
Bơm RY125-80-250 là bộ phận tạo lực đẩy cho dầu trong chu trình. Bơm tiếp nhận dầu tại cửa hút và đưa dầu ra cửa xả với lưu lượng, cột áp phù hợp.
Bơm phải được đặt ở vị trí thuận lợi để nhận đủ dầu, hạn chế khí lọt vào và dễ kiểm tra trong quá trình vận hành. Việc bố trí không phù hợp có thể làm giảm hiệu quả tuần hoàn dù công suất bơm đáp ứng yêu cầu.
Thiết bị sử dụng nhiệt
Thiết bị sử dụng nhiệt có thể là bồn gia nhiệt, máy ép, máy sấy, máy cán, khuôn gia nhiệt hoặc bộ trao đổi nhiệt. Dầu nóng truyền nhiệt cho thiết bị rồi trở về đường hồi.
Mỗi thiết bị tạo ra một mức trở lực khác nhau. Khi thiết kế chu trình, cần tính toán đầy đủ các tổn thất để xác định cột áp cần thiết cho bơm RY125-80-250.
Bình giãn nở và đường hồi
Dầu thay đổi thể tích khi nhiệt độ tăng hoặc giảm. Bình giãn nở giúp tiếp nhận phần dầu giãn nở và hỗ trợ duy trì điều kiện ổn định cho mạch tuần hoàn.
Đường hồi đưa dầu sau khi truyền nhiệt quay lại khu vực tiếp nhận của hệ thống. Đường hồi cần được bố trí hạn chế điểm tích khí, điểm đọng dầu và tổn thất không cần thiết.
Cơ chế vận chuyển dầu trong chu trình tuần hoàn
Bơm RY125-80-250 hoạt động theo nguyên lý ly tâm. Khi động cơ truyền mô men đến bánh công tác, dầu tại vùng tâm bị hút vào và được đẩy ra phía ngoài dưới tác động của lực ly tâm.
Dầu sau khi rời bánh công tác đi qua thân bơm. Một phần vận tốc của dòng dầu được chuyển thành áp suất, tạo lực đẩy để dầu đi vào đường ống cấp.
Giai đoạn dầu đi vào cửa hút
Dầu từ đường hồi hoặc khu vực tiếp nhận đi vào cửa hút của bơm. Điều kiện đường hút phải bảo đảm dầu được cấp đủ và liên tục cho bánh công tác.
Đường hút quá nhỏ, có nhiều co gấp, bị tắc hoặc chứa khí sẽ làm giảm khả năng cấp dầu. Khi đó, bơm có thể rung, phát tiếng ồn hoặc không đạt lưu lượng thiết kế.
Giai đoạn dầu đi qua bánh công tác
Bánh công tác truyền năng lượng cho dầu và làm dầu chuyển động từ tâm ra mép ngoài. Tốc độ quay, đường kính bánh công tác và độ nhớt của dầu ảnh hưởng đến lượng năng lượng truyền vào dòng chảy.
Bánh công tác cần được cân bằng và giữ sạch. Cặn bám hoặc mài mòn làm thay đổi hình dạng cánh, giảm khả năng tạo lưu lượng và cột áp.
Giai đoạn dầu đi vào đường cấp
Sau khi ra khỏi thân bơm, dầu đi vào đường cấp và được đưa đến thiết bị sử dụng nhiệt. Áp suất do bơm tạo ra phải đủ để thắng tổng trở lực của mạch.
Dòng dầu cần được phân phối phù hợp cho từng nhánh. Nếu một nhánh có trở lực thấp hơn nhiều, dầu có thể tập trung vào nhánh đó và làm giảm lưu lượng tại các nhánh còn lại.
Chu trình truyền nhiệt giữa nguồn gia nhiệt và thiết bị sử dụng
Sau khi rời bơm, dầu nóng di chuyển qua đường cấp đến thiết bị tiêu thụ nhiệt. Tại đây, dầu truyền một phần năng lượng cho sản phẩm, bồn, khuôn, trục hoặc bề mặt trao đổi nhiệt.
Nhiệt độ dầu khi ra khỏi thiết bị thay đổi tùy theo tải nhiệt, lưu lượng và hiệu quả trao đổi nhiệt. Dầu sau đó đi vào đường hồi để trở lại nguồn gia nhiệt.
Ảnh hưởng của lưu lượng đến quá trình truyền nhiệt
Lưu lượng quá thấp khiến dầu truyền nhiệt chậm và có thể làm tăng nhiệt độ cục bộ tại một số khu vực. Thiết bị nhận nhiệt không đều và thời gian gia nhiệt có thể kéo dài.
Lưu lượng quá cao làm tăng tổn thất áp suất và tải lên bơm. Vì vậy, lưu lượng của RY125-80-250 cần được điều chỉnh theo nhu cầu nhiệt thực tế và giới hạn của hệ thống.
Ảnh hưởng của chênh lệch nhiệt độ
Chênh lệch nhiệt độ giữa đường cấp và đường hồi phản ánh một phần lượng nhiệt mà dầu đã truyền cho thiết bị. Chênh lệch quá lớn có thể cho thấy lưu lượng chưa đủ hoặc tải nhiệt cao.
Chênh lệch quá nhỏ có thể liên quan đến lưu lượng quá lớn, tải nhiệt thấp hoặc thiết bị trao đổi nhiệt chưa làm việc đúng điều kiện. Việc đánh giá cần thực hiện cùng với áp suất và nhiệt độ tại các vị trí trong chu trình.
Vai trò của đường ống trong chu trình tuần hoàn
Đường ống kết nối bơm RY125-80-250 với nguồn gia nhiệt và thiết bị sử dụng nhiệt. Kích thước, chiều dài, vật liệu và cách bố trí đường ống ảnh hưởng trực tiếp đến lưu lượng và cột áp của bơm.
Đường hút cần hạn chế tổn thất và tránh điểm tích khí. Đường cấp cần bảo đảm phân phối đủ dầu đến các nhánh. Đường hồi cần đưa dầu về ổn định và hỗ trợ quá trình giãn nở của dầu.
Cách nhiệt đường ống dầu nóng
Dầu tải nhiệt thường vận chuyển ở nhiệt độ cao. Đường ống cần được cách nhiệt để giảm thất thoát nhiệt, duy trì nhiệt độ dầu và bảo vệ khu vực xung quanh.
Lớp cách nhiệt phải được bố trí sao cho không che kín hoàn toàn các vị trí cần kiểm tra như phớt, mặt bích, van và điểm đo. Những vị trí này cần thuận tiện cho việc phát hiện rò rỉ hoặc kiểm tra nhiệt độ.
Hạn chế tải tác động lên bơm
Đường ống phải có giá đỡ phù hợp để không truyền trọng lượng, lực kéo hoặc lực giãn nở lên thân bơm. Tải từ đường ống có thể làm lệch mặt bích, tăng rung động và ảnh hưởng đến phớt.
Sau khi lắp đặt đường ống, cần kiểm tra lại độ đồng tâm của cụm bơm và động cơ. Việc căn chỉnh trước khi nối ống có thể không còn chính xác nếu đường ống tạo lực lên bơm.
Ảnh hưởng của nhiệt độ và độ nhớt trong chu trình
Nhiệt độ thay đổi làm thay đổi độ nhớt, khối lượng riêng và khả năng chảy của dầu tải nhiệt. Khi dầu nguội, độ nhớt thường cao hơn, khiến tổn thất đường ống và tải bơm tăng.
Khi hệ thống đạt nhiệt độ vận hành, dầu có thể chảy dễ hơn. Tuy nhiên, nhiệt độ vượt giới hạn có thể làm dầu oxy hóa, phân hủy hoặc tạo cặn, từ đó ảnh hưởng đến bánh công tác và đường dẫn trong bơm.
Giai đoạn khởi động
Trong giai đoạn khởi động, dầu có thể chưa đạt nhiệt độ làm việc và có độ nhớt cao. Bơm cần được vận hành theo trình tự phù hợp để tránh quá tải động cơ và bảo đảm đường dầu đã được nạp đầy.
Không nên tăng tải đột ngột khi dầu chưa lưu thông ổn định. Cần theo dõi dòng điện, áp suất và tiếng ồn của bơm trong giai đoạn này.
Giai đoạn vận hành ổn định
Khi nhiệt độ dầu, lưu lượng và cột áp đạt mức phù hợp, bơm RY125-80-250 duy trì chu trình tuần hoàn liên tục. Đây là giai đoạn cần theo dõi áp suất, nhiệt độ đường cấp, nhiệt độ đường hồi và tình trạng làm kín.
Sự thay đổi dần dần của các thông số có thể phản ánh tình trạng dầu, bộ lọc, đường ống hoặc bơm. Ghi nhận thông số giúp phát hiện sớm sự suy giảm hiệu suất.
Kiểm soát độ kín trong chu trình dầu tải nhiệt
Dầu nóng phải được giữ kín trong toàn bộ mạch tuần hoàn. Rò rỉ tại thân bơm, phớt, mặt bích hoặc đường ống có thể làm giảm lượng dầu và tạo nguy cơ mất an toàn.
Bơm RY125-80-250 cần sử dụng phớt và gioăng phù hợp với nhiệt độ, áp suất và loại dầu. Thân bơm, mặt bích và các mối nối phải duy trì độ ổn định trong suốt chu kỳ tăng giảm nhiệt.
Kiểm tra rò rỉ tại phớt bơm
Phớt cơ khí nằm tại vị trí trục đi qua thân bơm và chịu tác động của chuyển động quay, nhiệt độ và áp suất. Rò rỉ tại phớt có thể do mòn, lệch tâm, rung động hoặc làm việc ngoài giới hạn.
Cần kiểm tra phớt định kỳ và xử lý sớm khi phát hiện dấu hiệu rò rỉ. Không nên để dầu nóng tích tụ tại khu vực động cơ hoặc các bề mặt có nhiệt độ cao.
Kiểm tra các mối nối đường ống
Mặt bích, van và mối nối ren cần được kiểm tra trong quá trình vận hành. Gioăng không phù hợp hoặc bu lông siết không đều có thể làm giảm độ kín khi nhiệt độ thay đổi.
Khi phát hiện rò rỉ, cần dừng và hạ nhiệt hệ thống trước khi tiến hành xử lý. Việc siết lại mối nối khi thiết bị đang ở nhiệt độ cao có thể không giải quyết được nguyên nhân và gây mất an toàn.
Theo dõi hoạt động của bơm trong chu trình tuần hoàn
Để chu trình dầu tải nhiệt hoạt động ổn định, cần theo dõi các thông số của bơm RY125-80-250 và toàn bộ mạch tuần hoàn. Áp suất hút, áp suất xả, nhiệt độ dầu, dòng điện động cơ, độ rung và tiếng ồn là những dấu hiệu quan trọng.
Áp suất xả giảm có thể liên quan đến bánh công tác bị mòn, đường ống bị tắc hoặc lưu lượng không phù hợp. Dòng điện tăng có thể xuất phát từ dầu quá nhớt, trở lực cao hoặc ma sát tại chi tiết quay.
Dấu hiệu chu trình tuần hoàn bị suy giảm
Nhiệt độ thiết bị sử dụng không đạt, thời gian gia nhiệt tăng hoặc chênh lệch nhiệt độ giữa các vị trí lớn có thể cho thấy lưu lượng dầu không đủ. Cần kiểm tra bơm, đường hút, đường xả và các van phân phối.
Rung động mạnh, tiếng ồn bất thường hoặc nhiệt độ ổ trục tăng có thể phản ánh tình trạng thiếu dầu, có khí, xâm thực, lệch tâm hoặc hư hỏng cơ khí.
Bảo trì để duy trì chu trình ổn định
Bảo trì cần tập trung vào chất lượng dầu, phớt, ổ trục, khớp nối, bánh công tác, bộ lọc và đường ống. Dầu có cặn hoặc bị biến chất có thể làm giảm hiệu quả tuần hoàn.
Các thông số vận hành nên được ghi nhận định kỳ để so sánh theo thời gian. Khi phát hiện xu hướng áp suất giảm, dòng điện tăng hoặc rung động tăng, cần kiểm tra trước khi bơm xảy ra sự cố nghiêm trọng.
Bơm dầu truyền nhiệt RY125-80-250 là bộ phận tạo dòng và duy trì sự vận chuyển dầu trong chu trình tuần hoàn dầu tải nhiệt. Bơm đưa dầu nóng từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó tiếp nhận dầu hồi để tiếp tục chu trình.
Hiệu quả của chu trình phụ thuộc vào sự phối hợp giữa bơm, nguồn gia nhiệt, đường ống, thiết bị tiêu thụ nhiệt, bình giãn nở và hệ thống đo lường. Bơm cần đáp ứng đúng lưu lượng, cột áp và điều kiện nhiệt độ, độ nhớt của dầu.
Khi được lựa chọn đúng, lắp đặt chính xác và bảo trì định kỳ, RY125-80-250 có thể duy trì dòng dầu tuần hoàn ổn định, hỗ trợ truyền nhiệt đồng đều và giúp hệ thống dầu tải nhiệt vận hành liên tục, an toàn hơn.

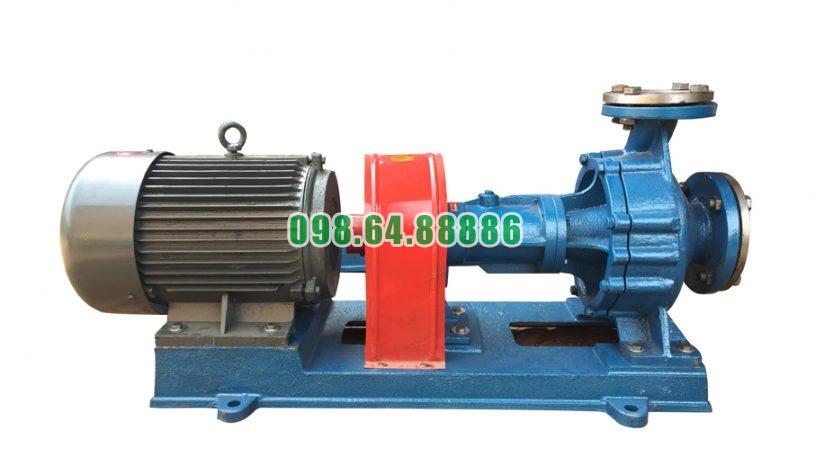

Khả năng chịu nhiệt của bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng trong các hệ thống tuần hoàn dầu nóng, nơi môi chất có nhiệt độ cao và phải di chuyển liên tục giữa lò gia nhiệt với các thiết bị công nghệ. Khả năng chịu nhiệt của bơm thể hiện ở việc thân bơm, cánh bơm, trục, phớt, gioăng, ổ trục và động cơ có thể làm việc ổn định trong điều kiện nhiệt độ phù hợp.
Đối với bơm dầu truyền nhiệt, chịu nhiệt không chỉ có nghĩa là thân bơm không bị biến dạng. Thiết bị còn phải duy trì độ kín, hạn chế truyền nhiệt đến ổ trục, bảo đảm phớt không bị hư hỏng và giữ dòng dầu ổn định trong suốt quá trình vận hành.
Giới hạn nhiệt độ thực tế của bơm RY125-80-250 phụ thuộc vào thiết kế của từng nhà sản xuất, loại dầu sử dụng, vật liệu phớt, gioăng, điều kiện lắp đặt và chế độ vận hành. Vì vậy, khi lựa chọn thiết bị, cần đối chiếu thông số kỹ thuật của đúng phiên bản thay vì áp dụng một mức nhiệt chung cho mọi bơm cùng model.
Vai trò của khả năng chịu nhiệt trong bơm dầu truyền nhiệt
Duy trì độ bền khi dầu làm việc ở nhiệt độ cao
Dầu truyền nhiệt được gia nhiệt trước khi đưa đến các thiết bị sử dụng nhiệt. Trong quá trình này, bơm phải tiếp xúc với dầu có nhiệt độ cao tại cửa hút, khoang bơm, cánh bơm và khu vực phớt.
Nếu vật liệu bơm không phù hợp, nhiệt độ cao có thể làm kim loại biến dạng, gioăng mất đàn hồi hoặc phớt nhanh chóng bị hư hỏng. Kết cấu chịu nhiệt giúp bơm duy trì hình dạng và khả năng làm việc trong thời gian dài hơn.
Bảo đảm dòng dầu không bị gián đoạn
Hệ thống dầu nóng cần dòng tuần hoàn liên tục để truyền nhiệt đến bồn phản ứng, bồn chứa, máy sấy, bộ trao đổi nhiệt hoặc đường ống. Bơm chịu nhiệt tốt sẽ hạn chế nguy cơ tăng nhiệt bất thường tại các bộ phận quan trọng.
Khi phớt, ổ trục hoặc thân bơm bị ảnh hưởng bởi nhiệt, lưu lượng dầu có thể suy giảm. Khả năng chịu nhiệt ổn định giúp bơm duy trì điều kiện làm việc phù hợp và hỗ trợ hệ thống vận hành liên tục.
Hạn chế rò rỉ dầu nóng
Dầu truyền nhiệt ở nhiệt độ cao có thể gây bỏng, tạo khói hoặc tăng nguy cơ cháy khi rò ra ngoài. Vì vậy, độ kín của thân bơm và phớt cơ khí là một phần quan trọng trong khả năng chịu nhiệt.
Vật liệu làm kín phải giữ được độ đàn hồi và khả năng tiếp xúc trong điều kiện nhiệt độ thực tế. Nếu gioăng bị chai hoặc phớt bị biến dạng, dầu có thể rò rỉ tại mặt bích, nắp bơm hoặc vị trí trục quay.
Những bộ phận quyết định khả năng chịu nhiệt của bơm
Thân bơm
Thân bơm bao quanh cánh bơm và tạo thành khoang dẫn dầu. Bộ phận này phải chịu được nhiệt độ, áp suất và tải cơ học phát sinh trong quá trình dầu nóng lưu thông.
Vật liệu thân bơm cần có độ bền phù hợp và khả năng hạn chế biến dạng khi nhiệt độ thay đổi. Các mặt ghép trên thân bơm cũng phải được gia công chính xác để duy trì độ kín khi thiết bị nóng lên hoặc nguội đi.
Thân bơm có kết cấu ổn định sẽ giúp duy trì khe hở giữa cánh bơm và vỏ bơm. Nếu khe hở thay đổi quá lớn do giãn nở hoặc mài mòn, hiệu suất thủy lực và lưu lượng có thể bị ảnh hưởng.
Cánh bơm
Cánh bơm tiếp xúc trực tiếp với dầu truyền nhiệt và quay ở tốc độ cao. Nhiệt độ dầu, độ nhớt và chất lượng dầu đều ảnh hưởng đến điều kiện làm việc của cánh.
Cánh bơm cần có độ bền cơ học, khả năng chống biến dạng và độ cân bằng phù hợp. Khi cánh bị cong hoặc mất cân bằng do nhiệt và tải quay, bơm có thể rung, phát tiếng ồn và giảm lưu lượng.
Dầu bị oxy hóa hoặc tạo cặn cũng có thể bám lên cánh, làm thay đổi hình dạng dòng chảy và tăng tải cho động cơ. Vì vậy, khả năng chịu nhiệt của bơm cần đi kèm với việc kiểm soát chất lượng dầu.
Trục bơm
Trục bơm truyền mô-men xoắn đến cánh bơm và làm việc trong vùng có sự chênh lệch nhiệt giữa khoang bơm với cụm ổ trục. Trục phải giữ được độ cứng và độ đồng tâm trong quá trình vận hành.
Nhiệt độ quá cao hoặc thay đổi nhiệt đột ngột có thể gây giãn nở không đồng đều. Nếu trục bị lệch, phớt cơ khí và ổ trục sẽ chịu tải bất thường, từ đó làm tăng rung và nguy cơ rò rỉ dầu.
Phớt cơ khí
Phớt cơ khí là bộ phận chịu ảnh hưởng rõ rệt của nhiệt độ dầu. Phớt nằm tại vị trí trục đi qua thân bơm nên vừa phải làm kín vừa phải làm việc trong điều kiện trục quay liên tục.
Vật liệu mặt phớt, vòng đệm, lò xo và các chi tiết đàn hồi phải phù hợp với nhiệt độ và tính chất của dầu. Phớt không tương thích có thể bị chai, nứt, mất đàn hồi hoặc biến dạng sau thời gian ngắn.
Khả năng chịu nhiệt của phớt cần được xem xét riêng, không nên chỉ căn cứ vào vật liệu thân bơm. Nhiều trường hợp thân bơm vẫn ổn định nhưng phớt bị hư hỏng trước do lựa chọn sai vật liệu hoặc điều kiện vận hành vượt giới hạn.
Gioăng và các chi tiết làm kín
Gioăng được sử dụng tại mặt bích, nắp bơm và các vị trí liên kết. Khi nhiệt độ tăng, gioăng có thể giãn nở, mềm hóa hoặc mất đàn hồi tùy theo vật liệu.
Gioăng chịu nhiệt phù hợp giúp duy trì độ kín khi bơm hoạt động liên tục. Gioăng thông thường có thể nhanh chóng bị chai hoặc biến dạng trong hệ thống dầu nóng, gây rò rỉ tại các mặt ghép.
Ổ trục và chất bôi trơn
Ổ trục thường không tiếp xúc trực tiếp với dầu nóng nhưng có thể nhận nhiệt truyền từ thân bơm, trục và môi trường xung quanh. Nhiệt độ tăng làm chất bôi trơn giảm độ ổn định và ảnh hưởng đến tuổi thọ ổ bi.
Kết cấu buồng ổ trục, khoảng cách với khoang bơm và điều kiện thông gió có vai trò hạn chế tích tụ nhiệt. Ổ trục cần được bôi trơn đúng loại và theo dõi nhiệt độ trong quá trình vận hành.
Cơ chế hạn chế tác động của nhiệt trong kết cấu bơm
Tách biệt tương đối giữa khoang dầu nóng và cụm ổ trục
Một số thiết kế bơm dầu truyền nhiệt bố trí cụm ổ trục tách biệt với khoang dầu nóng. Khoảng cách và kết cấu trung gian giúp hạn chế truyền nhiệt trực tiếp đến ổ bi và chất bôi trơn.
Cách bố trí này không loại bỏ hoàn toàn ảnh hưởng của nhiệt nhưng giúp ổ trục làm việc trong điều kiện ổn định hơn. Hiệu quả thực tế còn phụ thuộc vào nhiệt độ môi trường, tốc độ quay, tải bơm và thông gió tại vị trí lắp đặt.
Kiểm soát vùng phớt cơ khí
Khu vực phớt cần được thiết kế để hạn chế nhiệt tích tụ và bảo đảm các bề mặt làm kín tiếp xúc đúng. Phớt chịu nhiệt phù hợp giúp duy trì độ kín khi trục quay và dầu nóng đi qua khoang bơm.
Nếu phớt bị làm việc trong điều kiện khô, thiếu dầu hoặc nhiệt độ vượt giới hạn, các mặt tiếp xúc có thể nhanh chóng bị hư hỏng. Điều kiện vận hành tại khu vực phớt cần được kiểm tra khi xảy ra rò rỉ.
Giảm ảnh hưởng của giãn nở nhiệt
Khi bơm nóng lên, các chi tiết kim loại có thể giãn nở. Kết cấu và dung sai lắp ráp cần tính đến thay đổi này để tránh cánh bơm cọ vào thân hoặc làm trục bị lệch.
Đường ống kết nối cũng phải có khả năng bù giãn nở nhiệt. Nếu đường ống tạo lực lên cửa bơm khi nóng lên, thân bơm có thể bị biến dạng và làm giảm độ kín của các mối nối.
Ảnh hưởng của nhiệt độ dầu đến quá trình vận hành
Dầu lạnh có độ nhớt cao
Khi hệ thống mới khởi động, dầu thường có nhiệt độ thấp hơn điều kiện vận hành và độ nhớt cao hơn. Bơm phải tạo lực lớn hơn để đưa dầu qua đường ống và thiết bị trao đổi nhiệt.
Điều này có thể làm tăng tải cho động cơ và khiến lưu lượng ban đầu thấp hơn. Việc khởi động cần thực hiện theo trình tự phù hợp để dầu có thời gian lưu thông và tăng nhiệt dần.
Dầu đạt nhiệt độ vận hành
Khi dầu đạt nhiệt độ làm việc, độ nhớt giảm và khả năng lưu thông được cải thiện. Bơm có thể đạt điều kiện lưu lượng gần với điểm thiết kế nếu đường ống và các thiết bị trong hệ thống không bị tắc.
Tuy nhiên, nhiệt độ làm việc phải nằm trong giới hạn của dầu và bơm. Nhiệt độ càng cao thì yêu cầu đối với phớt, gioăng, ổ trục và vật liệu thân bơm càng lớn.
Dầu quá nhiệt hoặc bị suy giảm chất lượng
Dầu bị gia nhiệt quá mức có thể bị oxy hóa, tạo cặn hoặc thay đổi tính chất. Cặn làm tăng trở lực và có thể bám vào cánh bơm, bộ lọc hoặc bộ trao đổi nhiệt.
Dầu suy giảm chất lượng cũng có thể ảnh hưởng đến phớt và các bề mặt bên trong bơm. Vì vậy, việc theo dõi tình trạng dầu là một phần quan trọng trong việc bảo vệ khả năng chịu nhiệt của thiết bị.
Yếu tố ảnh hưởng đến khả năng chịu nhiệt thực tế
Nhiệt độ làm việc và nhiệt độ cao nhất
Cần phân biệt nhiệt độ làm việc liên tục với nhiệt độ cao nhất có thể xuất hiện trong quá trình khởi động, dừng máy hoặc khi hệ thống gặp sự cố. Bơm phải phù hợp với cả hai điều kiện này.
Không nên xác định khả năng chịu nhiệt chỉ dựa trên nhiệt độ trung bình. Những lần tăng nhiệt đột ngột có thể gây tác động lớn đến phớt, gioăng và ổ trục.
Loại dầu truyền nhiệt
Mỗi loại dầu có độ nhớt, độ ổn định nhiệt và tính tương thích vật liệu khác nhau. Một loại dầu phù hợp với hệ thống này có thể không phù hợp với vật liệu phớt của hệ thống khác.
Khi thay đổi dầu, cần kiểm tra lại khả năng tương thích với bơm RY125-80-250. Đặc biệt cần chú ý đến phớt, gioăng, chất bôi trơn và điều kiện khởi động.
Tốc độ quay và tải bơm
Tốc độ quay cao làm tăng ma sát, tổn thất và nhiệt phát sinh tại ổ trục, khớp nối và phớt. Bơm làm việc ở tải lớn trong thời gian dài cũng có thể làm nhiệt độ cụm cơ khí tăng.
Động cơ và bơm cần được phối hợp theo đúng điểm làm việc. Không nên tự ý tăng tốc độ hoặc thay động cơ có công suất khác khi chưa kiểm tra ảnh hưởng đến nhiệt độ và tải cơ học.
Điều kiện thông gió tại vị trí lắp đặt
Khu vực lắp bơm cần thông thoáng để nhiệt có thể tản ra môi trường. Không gian bị che kín hoặc đặt gần nguồn nhiệt khác có thể làm nhiệt độ ổ trục và động cơ tăng.
Thông gió phù hợp giúp hạn chế tích tụ nhiệt tại buồng ổ trục, khớp nối và động cơ. Tuy nhiên, thông gió không thay thế cho việc lựa chọn vật liệu và phớt đúng điều kiện.
Lưu ý khi vận hành bơm ở nhiệt độ cao
Kiểm tra trước khi khởi động
Trước khi khởi động, cần kiểm tra mức dầu, trạng thái van, độ kín đường ống và tình trạng phớt. Buồng bơm và đường hút phải có dầu, không được để bơm chạy khô.
Cần kiểm tra chất bôi trơn ổ trục, tình trạng khớp nối và tấm che bảo vệ. Các thiết bị đo nhiệt độ và áp suất phải hoạt động để theo dõi điều kiện thực tế.
Tăng nhiệt theo đúng trình tự
Hệ thống dầu nóng cần được gia nhiệt theo tốc độ phù hợp. Tăng nhiệt quá nhanh có thể tạo chênh lệch nhiệt lớn giữa thân bơm, dầu, đường ống và các chi tiết làm kín.
Dầu cần được tuần hoàn để nhiệt phân bố đều trước khi đưa hệ thống lên điều kiện tải cao. Trình tự khởi động cụ thể phải phù hợp với thiết kế của nhà máy và loại dầu đang sử dụng.
Theo dõi phớt và mối nối
Phớt cơ khí, gioăng, mặt bích và nắp bơm là những vị trí cần được kiểm tra thường xuyên. Vết dầu, mùi dầu, khói hoặc nhiệt bất thường có thể cho thấy độ kín đang bị ảnh hưởng.
Không nên tiếp tục vận hành khi rò rỉ dầu nóng tăng nhanh. Cần dừng bơm, cô lập khu vực và chờ thiết bị giảm nhiệt trước khi tiến hành kiểm tra.
Theo dõi nhiệt độ ổ trục
Nhiệt độ ổ trục cần được theo dõi trong quá trình bơm vận hành liên tục. Nhiệt tăng có thể do thiếu bôi trơn, dùng sai chất bôi trơn, lệch khớp nối, ổ bi mòn hoặc nhiệt truyền từ thân bơm quá lớn.
Nếu nhiệt độ vượt mức cho phép của nhà sản xuất, cần giảm tải hoặc dừng thiết bị để xác định nguyên nhân. Vận hành kéo dài khi ổ trục quá nóng có thể gây hỏng trục và khớp nối.
Bảo trì để duy trì khả năng chịu nhiệt
Kiểm tra và thay phớt đúng thời điểm
Phớt cơ khí cần được thay khi có dấu hiệu rò rỉ, mặt phớt bị xước hoặc vật liệu làm kín bị chai. Khi thay phớt, cần kiểm tra cả bề mặt trục và vị trí lắp đặt.
Phớt mới phải phù hợp với nhiệt độ, áp suất, tốc độ quay và loại dầu. Việc thay phớt không đúng vật liệu có thể làm bơm nhanh chóng rò rỉ trở lại.
Bảo dưỡng ổ trục
Ổ trục cần được bôi trơn theo đúng loại và lượng phù hợp. Bôi trơn quá ít làm tăng ma sát, trong khi bôi trơn quá nhiều có thể làm tăng nhiệt và ảnh hưởng đến chuyển động của ổ bi.
Nhiệt độ, tiếng ồn và độ rung cần được theo dõi để đánh giá tình trạng ổ trục. Khi phát hiện dấu hiệu mòn, cần xử lý trước khi ảnh hưởng đến trục và phớt.
Kiểm tra thân bơm và cánh bơm
Thân bơm cần được kiểm tra tại các mặt ghép, cửa hút, cửa xả và vị trí liên kết với nắp sau. Cánh bơm cần được kiểm tra khi lưu lượng giảm hoặc bơm rung bất thường.
Cặn dầu, mài mòn hoặc biến dạng có thể làm thay đổi khe hở và ảnh hưởng đến khả năng chịu nhiệt cũng như hiệu suất của bơm. Các chi tiết bị hư hỏng cần được thay thế bằng linh kiện tương thích.
Theo dõi chất lượng dầu
Dầu truyền nhiệt bị oxy hóa hoặc tạo cặn có thể làm hệ thống nóng hơn do trao đổi nhiệt kém. Trở lực tăng cũng khiến bơm phải làm việc với tải lớn hơn.
Kiểm soát chất lượng dầu giúp hạn chế tác động nhiệt lên bơm và các thiết bị trong mạch. Khi dầu có dấu hiệu suy giảm, cần đánh giá nguyên nhân và xử lý theo quy trình kỹ thuật của nhà máy.
Những dấu hiệu cho thấy bơm chịu nhiệt không đạt yêu cầu
Rò rỉ dầu tại phớt hoặc mặt bích
Rò rỉ là dấu hiệu phổ biến khi phớt, gioăng hoặc mặt ghép không còn duy trì được độ kín ở nhiệt độ cao. Dầu nóng rò ra ngoài có thể gây nguy hiểm và cần được xử lý ngay.
Nguyên nhân có thể là vật liệu làm kín không phù hợp, lắp đặt sai, trục bị mòn hoặc bơm làm việc vượt giới hạn nhiệt độ.
Nhiệt độ ổ trục tăng nhanh
Ổ trục nóng nhanh có thể cho thấy khả năng tản nhiệt không đủ, bôi trơn không phù hợp, khớp nối lệch hoặc tải bơm quá lớn. Nếu tiếp tục vận hành, ổ bi có thể bị hư hỏng.
Cần kiểm tra cả điều kiện cơ khí và nhiệt của hệ thống trước khi đưa bơm trở lại hoạt động.
Rung và tiếng ồn bất thường
Nhiệt độ cao có thể làm thay đổi khe hở, ảnh hưởng đến phớt hoặc làm suy giảm chất bôi trơn. Những thay đổi này có thể dẫn đến rung và tiếng ồn tăng.
Rung cũng có thể xuất phát từ cánh bơm mất cân bằng, trục cong hoặc đường ống tạo tải. Cần xác định đúng nguyên nhân thay vì chỉ xử lý biểu hiện bên ngoài.
Lưu lượng giảm khi hệ thống đạt nhiệt độ cao
Nếu lưu lượng giảm rõ rệt khi dầu nóng, nguyên nhân có thể liên quan đến độ nhớt, khí trong dầu, phớt bị ảnh hưởng hoặc cánh bơm làm việc không ổn định.
Cần kiểm tra áp suất đầu hút, áp suất đầu đẩy, nhiệt độ dầu và tình trạng bộ trao đổi nhiệt. Không nên kết luận ngay rằng bơm không đủ công suất nếu chưa kiểm tra tổng thể mạch dầu.
Khả năng chịu nhiệt của bơm dầu truyền nhiệt RY125-80-250 được thể hiện qua sự ổn định của thân bơm, cánh bơm, trục, phớt, gioăng, ổ trục và các bộ phận truyền động khi làm việc trong hệ thống dầu nóng. Bơm cần vừa chịu được nhiệt độ cao vừa duy trì độ kín, độ đồng tâm và dòng dầu ổn định.
Khả năng chịu nhiệt thực tế phụ thuộc vào thiết kế của từng nhà sản xuất, vật liệu phớt và gioăng, loại dầu, nhiệt độ vận hành, tốc độ quay, điều kiện hút và cách lắp đặt. Vì vậy, cần đối chiếu thông số của đúng model trước khi đưa bơm vào hệ thống.
Để duy trì khả năng chịu nhiệt, cần vận hành bơm đúng trình tự, kiểm soát chất lượng dầu, theo dõi nhiệt độ ổ trục, kiểm tra phớt và bảo đảm đường ống không tạo tải lên thân bơm. Khi được lựa chọn và bảo trì đúng cách, bơm RY125-80-250 có thể đáp ứng yêu cầu tuần hoàn dầu nóng trong nhiều hệ thống công nghiệp.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY
Hình ảnh thực tế bơm dầu truyền nhiệt RY
