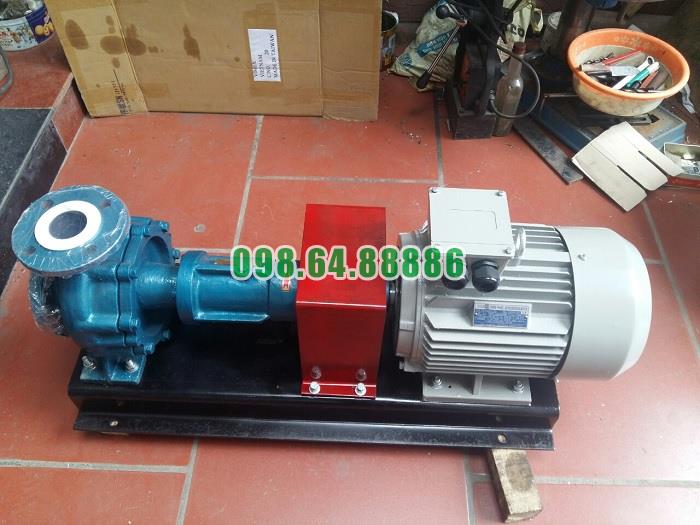

Bơm ly tâm dầu truyền nhiệt RY50-32-200A tốc độ 2900 vòng/phút, công suất 4 kW, cột áp 32 m, lưu lượng 16 m3/h

Tại sao Bơm dầu truyền nhiệt RY50-32-200A là lựa chọn hàng đầu cho hệ thống dầu nóng

Trong các hệ thống tuần hoàn dầu nóng công nghiệp, thiết bị bơm cần đáp ứng đồng thời yêu cầu về nhiệt độ môi chất, lưu lượng, cột áp và khả năng vận hành liên tục. Bơm dầu truyền nhiệt RY50-32-200A nổi bật nhờ được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu tải nhiệt, với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút.

Đặc biệt, dòng RY được thiết kế cho môi chất nhiệt độ cao tới 350°C, có tính ăn mòn yếu và không chứa hạt rắn. Đây là nền tảng giúp RY50-32-200A trở thành lựa chọn đáng chú ý cho những hệ thống dầu nóng có yêu cầu kỹ thuật tương ứng.

Thiết kế chuyên dụng cho dầu truyền nhiệt nhiệt độ cao

Điểm quan trọng đầu tiên của RY50-32-200A là thiết kế hướng trực tiếp tới môi trường dầu nóng.

Bơm không phải loại bơm nước thông thường được đưa vào sử dụng thay thế, mà thuộc dòng bơm chuyên phục vụ tuần hoàn dầu truyền nhiệt. Khả năng làm việc với môi chất ở nhiệt độ lên tới 350°C giúp thiết bị đáp ứng điều kiện nhiệt cao thường gặp trong hệ thống gia nhiệt công nghiệp.

Đối với một hệ thống dầu nóng, đây là ưu điểm quan trọng bởi khả năng chịu nhiệt của bơm ảnh hưởng trực tiếp đến độ ổn định của toàn bộ vòng tuần hoàn.

Lưu lượng 16 m³/h đáp ứng nhu cầu tuần hoàn ổn định

Bơm dầu truyền nhiệt RY50-32-200A có lưu lượng thiết kế 16 m³/h.

Lưu lượng này giúp bơm liên tục đưa dầu nóng từ nguồn gia nhiệt đến khu vực sử dụng nhiệt, sau đó đưa dầu trở lại theo đường hồi để tiếp tục chu trình.

Một vòng tuần hoàn dầu nóng có thể hình dung:

Nguồn gia nhiệt → RY50-32-200A → thiết bị sử dụng nhiệt → đường hồi dầu → nguồn gia nhiệt.

Khi hệ thống có nhu cầu lưu lượng phù hợp với thông số của bơm, RY50-32-200A có khả năng duy trì dòng dầu liên tục, hỗ trợ quá trình vận chuyển nhiệt diễn ra ổn định.

Cột áp 32 m phù hợp với mạng đường ống dầu nóng

Trong hệ thống thực tế, dầu phải đi qua đường ống, co, van và nhiều bộ phận khác nhau. Những thành phần này đều tạo ra trở lực.

Với cột áp 32 m, RY50-32-200A cung cấp năng lượng cho dòng dầu để thắng trở lực của hệ thống trong phạm vi thiết kế.

Sự kết hợp giữa 16 m³/h và 32 m cột áp tạo nên một điểm làm việc phù hợp cho những hệ thống cần lưu lượng trung bình nhưng vẫn có mạng đường ống và thiết bị tạo ra mức tổn thất áp suất đáng kể.

Động cơ 4 kW phù hợp với đặc tính của bơm

RY50-32-200A được trang bị động cơ công suất 4 kW, trong khi tốc độ quay đạt khoảng 2.900 vòng/phút.

Động cơ truyền chuyển động tới trục và bánh công tác, từ đó tạo ra dòng dầu với lưu lượng và cột áp thiết kế.

Việc sử dụng động cơ 4 kW cho cấu hình 16 m³/h – 32 m giúp thiết bị có mức công suất phù hợp với điểm làm việc của phiên bản RY50-32-200A, thay vì sử dụng một cấu hình lớn hơn không cần thiết.

Bánh công tác tiện giảm phù hợp với điểm làm việc

Ký hiệu A trong RY50-32-200A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất so với đường kính danh nghĩa của nhóm bánh công tác.

Việc điều chỉnh đường kính bánh công tác giúp tạo ra đặc tính phù hợp hơn với lưu lượng 16 m³/h và cột áp 32 m.

Điều này giúp RY50-32-200A trở thành một cấu hình riêng cho những hệ thống không cần cột áp cao như phiên bản RY50-32-200 tiêu chuẩn nhưng vẫn cần duy trì lưu lượng dầu tương đối lớn.

Tản nhiệt tự nhiên giúp kết cấu đơn giản hơn

Một ưu điểm đáng chú ý khác là dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Đặc điểm này giúp giảm nhu cầu bố trí thêm hệ thống nước làm mát cho cụm bơm.

Nhờ đó, khi ứng dụng RY50-32-200A, hệ thống có thể giảm bớt một số thành phần phụ trợ như đường cấp nước, đường hồi nước và các phụ kiện liên quan.

Đây là lợi thế trong các nhà máy muốn bố trí hệ thống dầu nóng gọn và đơn giản hơn.

Kết cấu gọn thuận lợi cho lắp đặt

Bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy và liên kết bằng khớp nối mềm.

Cửa hút bố trí theo hướng trục, trong khi cửa xả theo hướng tâm thẳng đứng. Cách tổ chức này giúp việc bố trí bơm trong hệ thống đường ống tương đối rõ ràng.

Kết cấu tập trung cũng giúp giảm độ phức tạp của cụm máy, thuận tiện hơn khi thiết kế phòng bơm hoặc bố trí bơm chính và bơm dự phòng.

Mặt bích 16 bar đáp ứng yêu cầu kết nối hệ thống

Các mặt bích hút, mặt bích xả và những bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.

Đối với RY50-32-200A, cửa hút danh nghĩa là 50 mm và cửa xả danh nghĩa là 32 mm.

Những thông số này tạo điều kiện thuận lợi để đơn vị thiết kế lựa chọn đường ống, van và phụ kiện tương ứng khi tích hợp bơm vào vòng tuần hoàn dầu nóng.

Thuận lợi cho hệ thống cần vận hành liên tục

Hệ thống dầu tải nhiệt thường phải tuần hoàn trong thời gian dài. Vì vậy, một bơm chuyên dụng cho dầu nóng có ý nghĩa rất lớn đối với tính liên tục của quá trình.

RY50-32-200A được thiết kế với cụm rôto, ổ trục, bộ làm kín và cơ chế tản nhiệt phù hợp với nhiệm vụ tuần hoàn dầu nhiệt độ cao.

Khi được lắp đặt, gia nhiệt sơ bộ, bôi trơn và vận hành đúng yêu cầu, bơm có thể duy trì dòng dầu liên tục trong hệ thống có đặc tính tương ứng.

Phù hợp với nhiều hệ thống dầu nóng công nghiệp

RY50-32-200A có thể được xem xét cho các hệ thống dầu truyền nhiệt trong nhiều lĩnh vực công nghiệp như hóa chất, dược phẩm, nhựa, cao su, chế biến thực phẩm, dệt nhuộm, vật liệu làm đường và chế biến gỗ.

Điểm chung của các ứng dụng này là cần một vòng dầu nóng liên tục để vận chuyển nhiệt từ nguồn gia nhiệt tới thiết bị sử dụng nhiệt.

Chính khả năng chuyên biệt cho dầu tải nhiệt giúp RY50-32-200A có phạm vi ứng dụng rộng trong các hệ thống gia nhiệt công nghiệp.

Bơm dầu truyền nhiệt RY50-32-200A là lựa chọn nổi bật cho hệ thống dầu nóng nhờ sự kết hợp giữa thiết kế chuyên dụng cho dầu truyền nhiệt và bộ thông số phù hợp gồm lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút.

Khả năng làm việc với môi chất nhiệt độ cao tới 350°C, bánh công tác được tiện giảm để tạo đặc tính phù hợp, kết cấu tản nhiệt tự nhiên không cần nước làm mát và các bộ phận chịu áp theo cấp 16 bar đều là những yếu tố giúp RY50-32-200A đáp ứng tốt nhiệm vụ tuần hoàn dầu nóng.

Với hệ thống có nhu cầu thủy lực tương ứng, Bơm dầu truyền nhiệt RY50-32-200A là phương án đáng cân nhắc nhờ tập trung đúng vào ba yêu cầu quan trọng nhất của vòng dầu nóng: chịu nhiệt cao, duy trì lưu lượng ổn định và tạo đủ cột áp để dầu tuần hoàn liên tục

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

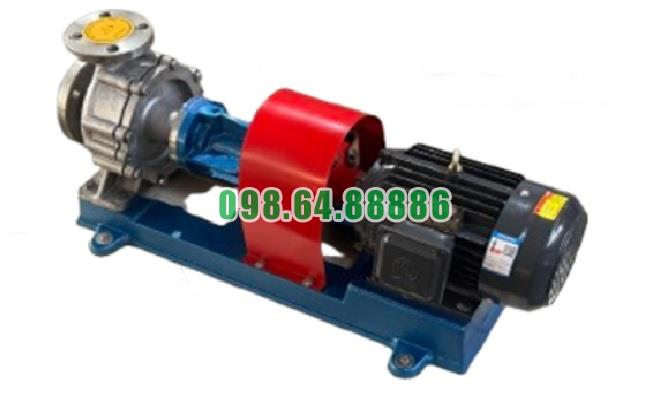

Hình ảnh thực tế bơm dầu truyền nhiệt RY
