Bơm ly tâm dầu nóng RY100-65-200 cột áp 50 m, công suất 22 kW, lưu lượng 100 m3/h

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy trong hệ thống như thế nào

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy nhờ chuyển năng lượng từ động cơ sang dầu tải nhiệt thông qua bánh công tác của bơm. Khi động cơ quay ở tốc độ khoảng 2.900 vòng/phút, mô-men được truyền qua khớp nối tới trục bơm và làm bánh công tác quay.

Dầu được hút vào bơm theo hướng trục

Dầu truyền nhiệt từ đường ống hút đi vào tâm bánh công tác theo hướng trục. Đây là vị trí áp suất thấp hơn trong quá trình bơm làm việc, giúp dầu liên tục được đưa vào bên trong bơm.

Bánh công tác truyền năng lượng cho dầu

Khi bánh công tác quay, dầu được gia tốc và chuyển động từ vùng tâm bánh công tác ra phía ngoài. Năng lượng cơ học từ động cơ được truyền cho dòng dầu, làm tăng vận tốc và áp lực của môi chất.

Với model RY100-65-200, điểm làm việc đang xét có lưu lượng khoảng 100 m³/h và cột áp 50 m.

Thân bơm chuyển dòng dầu ra cửa xả

Sau khi rời bánh công tác, dầu đi vào thân bơm và được dẫn về cửa xả theo phương hướng tâm. Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng, tạo áp lực cần thiết để đẩy dầu đi qua hệ thống đường ống.

Dầu tiếp tục tuần hoàn trong hệ thống

Dầu nóng sau khi ra khỏi bơm sẽ được đẩy qua các thiết bị sử dụng nhiệt như bộ trao đổi nhiệt, thiết bị gia nhiệt hoặc các công đoạn sản xuất. Sau khi truyền nhiệt, dầu quay trở lại đường hút của bơm và tiếp tục chu trình tuần hoàn.

Yếu tố giúp dòng chảy ổn định

Để bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy ổn định, cần bảo đảm bơm được mồi đầy dầu trước khi khởi động, van hút mở hoàn toàn, chiều quay của trục đúng và đường ống không bị tắc hoặc chứa quá nhiều không khí.

Ngoài ra, không nên dùng van hút để điều chỉnh lưu lượng vì có thể làm dòng chảy không ổn định và tăng nguy cơ xâm thực. Việc điều chỉnh lưu lượng nên thực hiện ở phía van xả.

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy bằng cách sử dụng bánh công tác quay để hút dầu vào tâm bơm, tăng năng lượng cho dầu và đẩy dầu ra cửa xả với áp lực cần thiết. Nhờ quá trình này, dầu truyền nhiệt được tuần hoàn liên tục trong toàn bộ hệ thống.

Ở điểm làm việc 100 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất động cơ 22 kW, bơm đáp ứng nhiệm vụ duy trì dòng dầu ổn định trong các hệ thống truyền nhiệt công nghiệp.

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với thiết bị công nghệ nào?

Bơm dầu truyền nhiệt RY100-65-200 có thông số làm việc điển hình 100 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 22 kW. Bơm được thiết kế để tuần hoàn dầu truyền nhiệt có nhiệt độ cao, môi chất ít ăn mòn và không chứa hạt rắn.

Tài liệu của nhà sản xuất không liệt kê chi tiết từng loại thiết bị công nghệ cụ thể. Xét theo chức năng tuần hoàn dầu nóng của bơm, RY100-65-200 phù hợp để cấp dầu truyền nhiệt cho các nhóm thiết bị sau khi yêu cầu lưu lượng và cột áp của hệ thống tương ứng với đặc tính bơm.

Thiết bị trao đổi nhiệt

RY100-65-200 phù hợp với các hệ thống có bộ trao đổi nhiệt sử dụng dầu tải nhiệt. Bơm duy trì dòng dầu nóng liên tục qua thiết bị để truyền nhiệt cho môi chất hoặc quá trình sản xuất.

Đây là ứng dụng phù hợp khi hệ thống cần lưu lượng tuần hoàn lớn và làm việc liên tục.

Thiết bị phản ứng có gia nhiệt

Trong các dây chuyền hóa chất, dược phẩm hoặc vật liệu, bơm có thể sử dụng cho vòng dầu truyền nhiệt phục vụ thiết bị phản ứng có áo gia nhiệt hoặc hệ thống gia nhiệt gián tiếp.

Bơm đảm nhiệm việc đưa dầu nóng từ nguồn nhiệt đến thiết bị và tuần hoàn dầu trở lại hệ thống.

Bồn chứa có gia nhiệt

RY100-65-200 có thể sử dụng trong hệ thống dầu tải nhiệt cấp cho bồn chứa cần duy trì nhiệt độ.

Bơm phù hợp hơn với hệ thống có nhiều bồn sử dụng chung một nguồn dầu nóng hoặc cần lưu lượng tuần hoàn tương đối lớn.

Máy ép và khuôn gia nhiệt

Trong ngành cao su và nhựa, bơm có thể được xem xét cho hệ thống dầu nóng cấp nhiệt cho máy ép, khuôn hoặc thiết bị cần duy trì nhiệt độ ổn định.

RY100-65-200 thích hợp khi nhiều thiết bị được kết nối với một hệ thống tuần hoàn dầu truyền nhiệt trung tâm.

Thiết bị sấy công nghiệp

Bơm có thể sử dụng trong hệ thống dầu truyền nhiệt phục vụ thiết bị sấy, đặc biệt trong các dây chuyền chế biến gỗ và các quá trình sản xuất cần nguồn nhiệt gián tiếp.

Dầu nóng được bơm qua bộ phận trao đổi nhiệt của thiết bị sấy rồi quay trở lại nguồn gia nhiệt.

Thiết bị gia nhiệt trong dây chuyền in và nhuộm

Trong các dây chuyền in, nhuộm dệt sử dụng dầu tải nhiệt, RY100-65-200 có thể đảm nhiệm việc cấp dầu nóng cho các cụm thiết bị gia nhiệt trong quá trình sản xuất.

Model này phù hợp khi hệ thống cần cấp nhiệt đồng thời cho nhiều thiết bị.

Thiết bị gia nhiệt trong sản xuất vật liệu làm đường

RY100-65-200 cũng phù hợp với hệ thống dầu nóng dùng để duy trì nhiệt độ cho bồn, cụm gia nhiệt và các thiết bị công nghệ trong dây chuyền sản xuất vật liệu làm đường.

Khi nào nên chọn RY100-65-200 cho thiết bị công nghệ?

Nên xem xét Bơm dầu truyền nhiệt RY100-65-200 khi thiết bị hoặc cụm thiết bị có các yêu cầu chính:

• Cần lưu lượng dầu tuần hoàn khoảng 100 m³/h.
• Cột áp hệ thống khoảng 50 m.
• Sử dụng dầu truyền nhiệt nhiệt độ cao.
• Môi chất không chứa hạt rắn.
• Cần vận hành tuần hoàn liên tục.
• Một bơm cấp dầu nóng cho nhiều thiết bị trong cùng hệ thống.

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với các thiết bị công nghệ sử dụng dầu tải nhiệt như bộ trao đổi nhiệt, thiết bị phản ứng có gia nhiệt, bồn gia nhiệt, máy ép và khuôn gia nhiệt, thiết bị sấy và các cụm gia nhiệt công nghiệp.

Model này đặc biệt phù hợp với các hệ thống tuần hoàn dầu nóng có nhu cầu gần 100 m³/h tại cột áp 50 m, nhất là khi nhiều thiết bị công nghệ cùng sử dụng một nguồn dầu truyền nhiệt trung tâm.

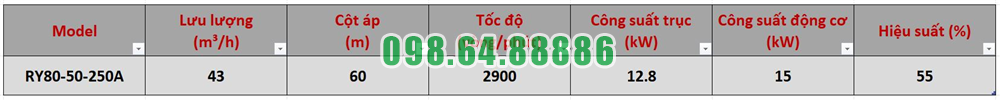

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

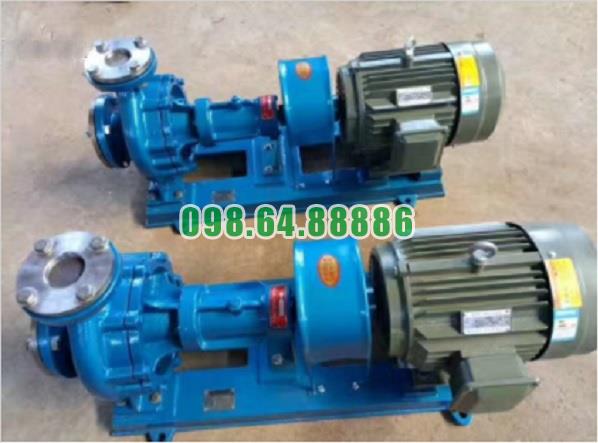

Hình ảnh thực tế bơm dầu truyền nhiệt RY
