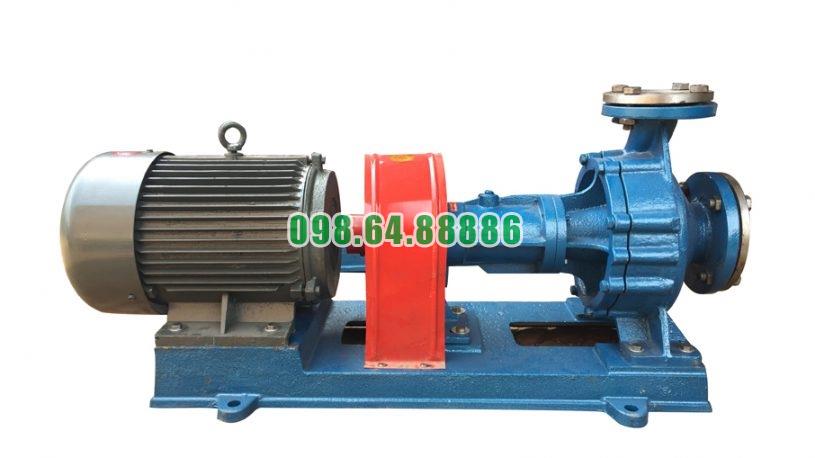

Tìm hiểu chi tiết kết cấu gối đỡ trung tâm trên Bơm dầu truyền nhiệt RY80-50-250 giúp làm rõ một trong những đặc điểm quan trọng của kết cấu cơ khí dòng RY. Bơm sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm, tạo nền tảng để cụm trục – rôto duy trì vị trí ổn định khi thiết bị vận hành.
Đối với RY80-50-250 làm việc ở tốc độ 2.900 vòng/phút, kết cấu đỡ có vai trò đặc biệt quan trọng vì trục, bánh công tác và hệ thống truyền động phải duy trì độ ổn định trong điều kiện quay liên tục và chịu ảnh hưởng của nhiệt độ dầu nóng.
Đặc điểm cơ bản của RY80-50-250 là sử dụng kiểu đỡ một phía. Trong bố trí này, chân đỡ và gối đỡ trung tâm tạo thành hệ thống nâng đỡ phần cơ khí của bơm.
Khác với phương án bố trí nhiều điểm đỡ ở hai phía bánh công tác, kết cấu của dòng RY tập trung hệ thống đỡ về phía trục và truyền động. Điều này góp phần tạo nên cụm bơm tương đối gọn, đồng thời thuận lợi cho việc liên kết giữa thân bơm, cụm ổ trục và động cơ.
Trong quá trình RY80-50-250 hoạt động, bánh công tác quay cùng trục bơm để truyền năng lượng cho dầu tải nhiệt. Hệ thống đỡ có nhiệm vụ giữ cho cụm quay duy trì đúng vị trí tương đối với thân bơm.
Vì vậy, gối đỡ trung tâm không trực tiếp tạo lưu lượng hay cột áp, nhưng lại là một phần quan trọng của nền tảng cơ khí giúp cụm rôto làm việc ổn định.
Khi tìm hiểu kết cấu gối đỡ trung tâm trên Bơm dầu truyền nhiệt RY80-50-250, cần phân biệt gối đỡ với ổ bi. Tài liệu kết cấu cho biết thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ trực tiếp đỡ và định vị rôto.
Như vậy, gối đỡ thuộc hệ thống kết cấu nâng đỡ tổng thể, còn các vòng bi bên trong thân ổ trục là những chi tiết tiếp xúc trực tiếp với trục và kiểm soát chuyển động quay.
Một ổ bi được bố trí về phía bánh công tác và một ổ bi về phía khớp nối. Hai vị trí này giúp trục được đỡ trong thân ổ trục khi quay ở tốc độ cao.
Khi vòng bi làm việc đúng trạng thái, trục có thể duy trì chuyển động ổn định hơn, hạn chế độ rơ và những dao động không mong muốn ảnh hưởng đến bánh công tác.
Chính vì vậy, hiệu quả của kết cấu gối đỡ trung tâm gắn chặt với tình trạng của hai bộ vòng bi bên trong cụm ổ trục.
RY80-50-250 được nối với động cơ bằng khớp nối mềm, trong khi bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Kết cấu đỡ chắc chắn tạo điều kiện để vị trí trục bơm được duy trì ổn định sau khi căn chỉnh. Đây là yếu tố quan trọng bởi sai lệch giữa trục động cơ và trục bơm có thể làm tăng tải lên vòng bi và khiến cụm quay xuất hiện rung động.
Khi lắp đặt, sai lệch đo tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu bệ máy không cân bằng hoặc cụm đỡ bị tác động bởi tải ngoài, vị trí trục có thể thay đổi. Khi đó, dù bản thân gối đỡ có kết cấu chắc chắn, bơm vẫn có nguy cơ rung hoặc nóng ổ bi.
Do đó, gối đỡ trung tâm phải làm việc cùng một hệ thống bệ máy và căn chỉnh chính xác.
Cụm rôto của RY80-50-250 gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Khi động cơ hoạt động, mô-men được truyền qua khớp nối tới trục, sau đó làm bánh công tác quay.
Ở tốc độ 2.900 vòng/phút, khả năng giữ ổn định vị trí trục trở nên rất quan trọng. Hệ thống gối đỡ kết hợp với thân ổ trục và hai vòng bi giúp hình thành kết cấu cơ khí phục vụ nhiệm vụ này.
Khi kết cấu đỡ ổn định, rôto có điều kiện làm việc đúng vị trí thiết kế, qua đó hạn chế những vấn đề liên quan đến rung động và ma sát bất thường.
Kết cấu gối đỡ trung tâm không thể tách rời yêu cầu bôi trơn của cụm ổ trục.
Ở phía bánh công tác, khoang ổ trục được châm dầu tải nhiệt sạch để bôi trơn. Đối với ổ bi phía khớp nối, nhà sản xuất quy định sử dụng mỡ bôi trơn phù hợp và lượng mỡ khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ.
Nếu vòng bi thiếu dầu hoặc mỡ, ma sát tại khu vực trục tăng lên, dẫn đến nhiệt độ ổ trục cao hơn và có thể ảnh hưởng đến độ ổn định của hệ thống đỡ.
Vì vậy, khi kiểm tra gối đỡ trung tâm trên RY80-50-250, cần đồng thời quan tâm đến tình trạng vòng bi, chất bôi trơn và nhiệt độ của thân ổ trục.
Một điểm đáng chú ý trong kết cấu RY là cụm nắp bơm, thân ổ trục và rôto có thể được rút ra khỏi thân bơm trong quá trình tháo sửa chữa.
Sau đó, kỹ thuật viên có thể tiếp tục tháo nắp bơm khỏi thân ổ trục, tháo nắp chặn ổ trục và đưa trục ra ngoài để kiểm tra vòng bi, phớt dầu, vòng dầu cùng các chi tiết liên quan.
Cách tổ chức này giúp khu vực đỡ và ổ trục có thể được tiếp cận khi cần bảo dưỡng mà không phải xử lý toàn bộ từng bộ phận của thân bơm riêng lẻ.
Gối đỡ trung tâm có nhiệm vụ phục vụ kết cấu cơ khí của bơm, không được sử dụng để gánh tải từ hệ thống đường ống.
Đường hút và đường xả phải có giá đỡ hoặc hệ thống treo độc lập. Nếu trọng lượng đường ống truyền vào thân bơm, lực này có thể làm thay đổi trạng thái lắp đặt của cụm máy và ảnh hưởng đến độ đồng tâm giữa bơm với động cơ.
Đây là yêu cầu đặc biệt cần lưu ý nếu muốn hệ thống gối đỡ của RY80-50-250 duy trì trạng thái làm việc ổn định lâu dài.
Tài liệu kỹ thuật hiện có xác nhận RY80-50-250 thuộc dòng bơm sử dụng kết cấu đỡ một phía gồm chân đỡ và gối đỡ trung tâm, đồng thời mô tả thân ổ trục, hai vòng bi và các chi tiết liên quan.
Tuy nhiên, tài liệu không cung cấp riêng vật liệu chế tạo, kích thước, tải trọng cho phép hoặc thông số cơ khí chi tiết của gối đỡ trung tâm. Vì vậy, không nên tự suy diễn các thông số này khi đánh giá thiết bị.
Tìm hiểu chi tiết kết cấu gối đỡ trung tâm trên Bơm dầu truyền nhiệt RY80-50-250 cho thấy đây là một phần quan trọng trong hệ thống đỡ một phía của bơm. Gối đỡ phối hợp với chân đỡ, thân ổ trục và hai bộ vòng bi để tạo nền tảng cơ khí cho cụm trục – rôto hoạt động ổn định ở tốc độ 2.900 vòng/phút.
Giá trị chính của thiết kế này nằm ở việc hỗ trợ kết cấu rôto, duy trì vị trí cụm trục và tạo bố trí cơ khí gọn. Muốn gối đỡ phát huy đúng chức năng, RY80-50-250 cần được căn chỉnh đồng tâm chính xác, bôi trơn ổ bi đúng yêu cầu và không để tải trọng đường ống truyền trực tiếp lên cụm bơm

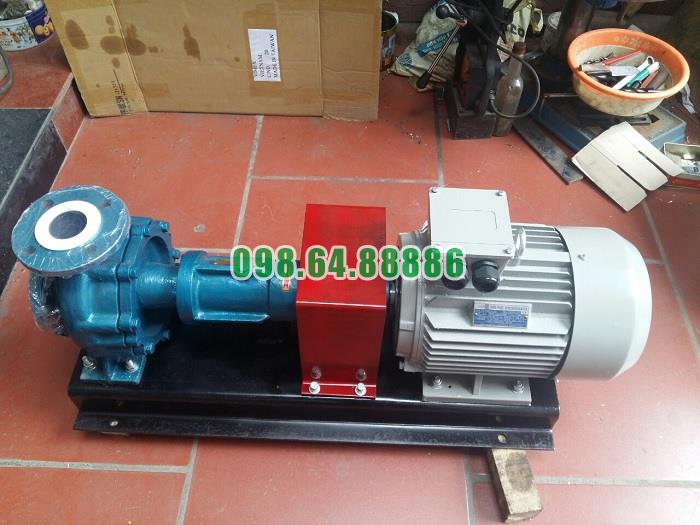

Vận hành Bơm dầu truyền nhiệt RY80-50-250 trong dây chuyền chưng cất tập trung vào nhiệm vụ duy trì dòng dầu tải nhiệt tuần hoàn ổn định giữa nguồn gia nhiệt và thiết bị cần cấp nhiệt. Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp với vòng tuần hoàn dầu nóng có yêu cầu lưu lượng tương đối lớn và trở lực đường ống cao.
Điểm cần hiểu rõ là RY80-50-250 không phải bơm sản phẩm chưng cất hay bơm chân không. Trong dây chuyền chưng cất sử dụng dầu tải nhiệt, nhiệm vụ chính của bơm là vận chuyển dầu nóng đến thiết bị trao đổi nhiệt hoặc bộ phận gia nhiệt của quá trình chưng cất.
Trong hệ thống chưng cất sử dụng dầu tải nhiệt, vòng tuần hoàn có thể được bố trí theo nguyên lý:
Nguồn gia nhiệt → RY80-50-250 → thiết bị gia nhiệt của dây chuyền chưng cất → đường dầu hồi → nguồn gia nhiệt.
Động cơ 22 kW làm bánh công tác của RY80-50-250 quay ở khoảng 2.900 vòng/phút. Bơm tạo dòng dầu nóng với lưu lượng cần thiết và cung cấp cột áp để dầu vượt qua đường ống, van và thiết bị trao đổi nhiệt.
Dầu sau khi truyền một phần nhiệt cho quá trình chưng cất được đưa trở lại nguồn gia nhiệt rồi tiếp tục một chu trình mới.
Trước khi chạy dây chuyền, cần bảo đảm Bơm dầu truyền nhiệt RY80-50-250 đã được mồi đầy dầu, đường hút thông thoáng và không còn lượng khí lớn trong thân bơm.
Khớp nối cần được quay bằng tay để kiểm tra trục có chuyển động nhẹ, không xuất hiện điểm kẹt hoặc tiếng cọ xát. Đồng thời kiểm tra tình trạng bu lông, khớp nối, động cơ và các mối nối của đường dầu.
Không nên đưa ngay dầu có nhiệt độ cao vào một bơm còn lạnh.
RY80-50-250 cần được gia nhiệt từ từ để thân bơm, trục, cụm ổ bi và bộ làm kín thích nghi với nhiệt độ dầu. Việc này đặc biệt quan trọng trong dây chuyền chưng cất vì nhiệt độ vòng dầu thường được nâng dần theo yêu cầu công nghệ.
Gia nhiệt đều giúp hạn chế giãn nở nhiệt đột ngột, giảm nguy cơ rung và rò rỉ tại khu vực làm kín.
Khi các điều kiện chuẩn bị đã hoàn tất, mở hoàn toàn van hút rồi khởi động động cơ 22 kW.
Sau khi RY80-50-250 đạt tốc độ ổn định khoảng 2.900 vòng/phút, van xả được mở từ từ để đưa dầu vào vòng tuần hoàn.
Không nên mở van xả quá nhanh ngay khi động cơ vừa khởi động. Bơm cần được đưa dần đến trạng thái vận hành ổn định trước khi tăng lưu lượng và nhiệt độ của hệ thống.
Tại điểm làm việc đang xét, RY80-50-250 cung cấp lưu lượng 60 m³/h.
Trong dây chuyền chưng cất, lưu lượng dầu tuần hoàn quyết định lượng môi chất tải nhiệt liên tục đi qua thiết bị gia nhiệt. Khi dòng dầu ổn định, quá trình vận chuyển nhiệt từ nguồn gia nhiệt tới khu vực chưng cất cũng ổn định hơn.
Điều cần tránh là bóp lưu lượng xuống quá thấp trong thời gian dài. Dòng dầu không đủ có thể khiến bơm làm việc ngoài vùng thích hợp và làm giảm khả năng tuần hoàn nhiệt của toàn hệ thống.
Một hệ thống dầu tải nhiệt thực tế có thể gồm đường ống dài, nhiều van, co cút và thiết bị trao đổi nhiệt. Các thành phần này đều tạo ra tổn thất áp suất.
Cột áp 72 m của RY80-50-250 có nhiệm vụ cung cấp năng lượng để dòng dầu thắng trở lực của mạng tuần hoàn tương ứng.
Vì vậy, giá trị 72 m không đơn thuần thể hiện khả năng “đẩy dầu lên cao”, mà quan trọng hơn là khả năng duy trì 60 m³/h khi hệ thống chưng cất tạo ra mức trở lực phù hợp với điểm làm việc của bơm.
Khi cần điều chỉnh lưu lượng dầu tải nhiệt, nên thực hiện ở phía đường xả của bơm hoặc thông qua hệ thống điều khiển được thiết kế cho vòng dầu.
Không nên bóp van hút để điều chỉnh lưu lượng vì làm giảm điều kiện hút của bơm và có thể gây vận hành không ổn định.
Trong dây chuyền chưng cất, nguyên tắc quan trọng là giữ cho RY80-50-250 có nguồn dầu vào đầy đủ trong khi điều chỉnh lượng dầu cấp tới hệ thống phía sau.
Khi dây chuyền bắt đầu tăng nhiệt, tải nhiệt tác động lên RY80-50-250 cũng thay đổi. Đây là giai đoạn cần theo dõi bơm chặt chẽ.
Các thông số đáng chú ý gồm áp suất cửa xả, lưu lượng dầu, nhiệt độ thân bơm, nhiệt độ ổ trục, độ rung, tiếng ồn và tình trạng rò rỉ tại bộ làm kín.
RY80-50-250 quay ở tốc độ 2.900 vòng/phút nên nếu xuất hiện lệch tâm, khí trong đường ống hoặc vấn đề tại ổ bi, rung động có thể tăng khá nhanh.
Rung bất thường cần được xử lý ngay vì không chỉ ảnh hưởng đến ổ bi mà còn tác động tới trục và bộ làm kín của bơm.
Dầu tải nhiệt trong dây chuyền chưng cất có nhiệt độ cao, trong khi bản thân ổ bi cũng sinh nhiệt do ma sát.
Nếu nhiệt độ cụm ổ trục tăng bất thường, cần kiểm tra tình trạng bôi trơn, độ đồng tâm giữa bơm và động cơ cũng như khả năng quay tự do của rôto.
Khi quá trình chưng cất đã đi vào trạng thái ổn định, RY80-50-250 cần duy trì dòng tuần hoàn đều thay vì liên tục thay đổi lưu lượng lớn.
Bơm đảm nhận việc đưa dầu nóng tới thiết bị sử dụng nhiệt, trong khi hệ thống điều khiển nhiệt độ chịu trách nhiệm điều chỉnh mức nhiệt phù hợp với quá trình công nghệ.
Nói cách khác, nhiệm vụ trọng tâm của Bơm dầu truyền nhiệt RY80-50-250 trong dây chuyền chưng cất là tạo một vòng tuần hoàn dầu đủ mạnh và ổn định để quá trình truyền nhiệt không bị gián đoạn.
Không nên ngắt bơm ngay khi dầu và thiết bị công nghệ vẫn đang ở nhiệt độ cao.
Trước tiên cần giảm tải nhiệt và cho dầu tiếp tục tuần hoàn để nhiệt độ hệ thống hạ dần. Sau đó mới đóng từ từ van xả và dừng động cơ.
Rôto nên được để giảm tốc tự nhiên, tránh dừng đột ngột.
Việc tiếp tục tuần hoàn trong giai đoạn hạ nhiệt giúp hạn chế tích nhiệt cục bộ và giảm tác động của biến đổi nhiệt lên thân bơm, trục, ổ bi cũng như bộ làm kín.
Để RY80-50-250 làm việc ổn định, cần tập trung vào một chu trình nhất quán: mồi đầy dầu → gia nhiệt từ từ → khởi động bơm → mở dần van xả → thiết lập lưu lượng tuần hoàn → nâng nhiệt dây chuyền → duy trì lưu lượng ổn định → tiếp tục tuần hoàn khi hạ nhiệt → dừng bơm.
Trong toàn bộ quá trình này, không để bơm chạy thiếu dầu, tránh lưu lượng quá thấp, không điều chỉnh lưu lượng bằng cách bóp van hút và không bỏ qua các dấu hiệu rung, nóng hoặc rò rỉ bất thường.
Vận hành Bơm dầu truyền nhiệt RY80-50-250 trong dây chuyền chưng cất chủ yếu nhằm bảo đảm dầu tải nhiệt được tuần hoàn liên tục giữa nguồn nhiệt và thiết bị gia nhiệt của quá trình chưng cất.

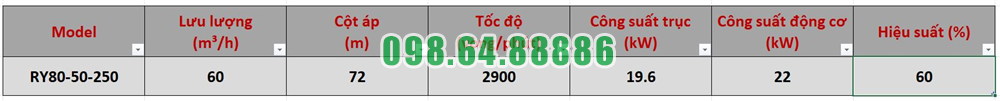

Với 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 cung cấp lưu lượng và năng lượng thủy lực cần thiết để dầu nóng vượt qua trở lực của vòng tuần hoàn.
Muốn hệ thống chưng cất hoạt động ổn định, trọng tâm là gia nhiệt bơm từ từ, thiết lập dòng tuần hoàn trước khi tăng nhiệt mạnh, duy trì lưu lượng phù hợp trong suốt quá trình chưng cất và tiếp tục tuần hoàn khi hạ nhiệt trước khi dừng bơm. Đây là cách khai thác đúng vai trò của RY80-50-250 trong một dây chuyền chưng cất sử dụng dầu tải nhiệt
