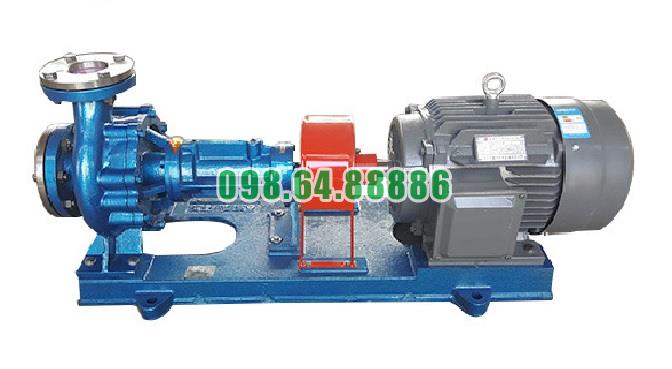

Bơm dầu truyền nhiệt RY80-50-200 dùng trong công nghiệp được thiết kế theo kiểu bơm ly tâm trục ngang, chuyên dùng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt. Kết cấu của bơm tập trung vào khả năng chịu nhiệt, truyền động ổn định và duy trì độ kín khi làm việc với dầu nóng.

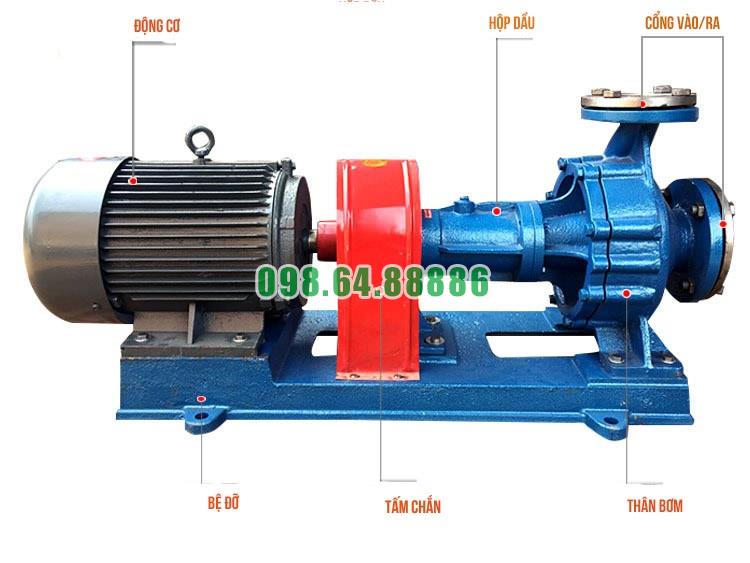

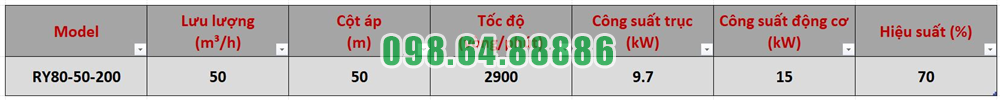

Với model RY80-50-200 đang xét, thông số làm việc gồm lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW. Các bộ phận chính cấu thành bơm gồm thân bơm, bánh công tác, trục bơm, nắp bơm, cụm ổ bi, thân ổ trục, bộ làm kín, giá đỡ và khớp nối.
Thân bơm là bộ phận trực tiếp chứa và dẫn dầu truyền nhiệt. Cửa hút được bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng.
Đối với model RY80-50-200, ký hiệu model thể hiện:
Thân bơm cùng các mặt bích hút và xả thuộc nhóm chi tiết chịu áp, vì vậy đây là phần chịu tác động trực tiếp của nhiệt độ và áp suất dầu trong quá trình vận hành.
Bánh công tác là chi tiết tạo năng lượng cho dòng dầu. Khi động cơ hoạt động, bánh công tác quay cùng trục bơm với tốc độ khoảng 2.900 vòng/phút.
Dầu đi vào vùng tâm bánh công tác qua cửa hút. Khi bánh công tác quay, dầu được đẩy ra phía ngoài nhờ lực ly tâm, sau đó chuyển vào thân bơm và đi ra cửa xả.
Ở điểm làm việc đang xét, cụm bánh công tác giúp bơm đạt lưu lượng 50 m³/h và cột áp 50 m.
Bánh công tác được lắp trực tiếp trên trục bơm và cố định bằng đai ốc bánh công tác. Việc lắp đúng vị trí giúp hạn chế rung, lệch rôto và bảo đảm khoảng hở làm việc trong thân bơm.
Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác. Một đầu trục liên kết với khớp nối, đầu còn lại mang bánh công tác.
Do bơm làm việc ở tốc độ cao và vận chuyển dầu nóng, độ thẳng và độ đồng tâm của trục rất quan trọng. Nếu trục bơm và trục động cơ lệch nhau, ổ bi sẽ chịu tải không đều, làm tăng rung, ma sát và nhiệt độ khi vận hành.
Đối với dòng RY, sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá khoảng 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Nắp bơm liên kết trực tiếp với thân bơm và tạo vị trí lắp cho trục cùng bộ làm kín.
Đây là bộ phận nằm giữa phần thủy lực của bơm và cụm ổ trục phía sau. Nắp bơm vừa tham gia tạo khoang kín cho dầu truyền nhiệt, vừa giữ vị trí của cụm làm kín quanh trục.
Khi tháo bảo dưỡng, nắp bơm có thể được rút ra cùng cụm thân ổ trục và rôto sau khi tháo các bu lông liên kết với thân bơm.
Cụm ổ trục của bơm RY80-50-200 sử dụng hai bộ vòng bi để đỡ và định vị rôto.
Ổ bi phía bánh công tác hỗ trợ giữ trục ổn định ở khu vực gần phần thủy lực của bơm. Theo kết cấu dòng RY, mặt có nắp chắn bụi của ổ bi được bố trí quay về phía bánh công tác.
Khoang ổ trục phía này sử dụng dầu tải nhiệt sạch làm dầu bôi trơn.
Ổ bi phía khớp nối đỡ phần trục gần động cơ và khớp nối. Bộ phận này giúp duy trì chuyển động quay ổn định của trục ở tốc độ 2.900 vòng/phút.
Theo hướng dẫn của dòng RY, ổ bi phía khớp nối sử dụng mỡ bôi trơn phù hợp, với lượng mỡ khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ.
Thân ổ trục là vỏ chứa hai ổ bi và các chi tiết liên quan đến bôi trơn. Bộ phận này có nhiệm vụ giữ ổ bi đúng vị trí, đồng thời tạo độ cứng cho toàn bộ cụm rôto.
Kết cấu thân ổ trục của dòng RY được bố trí tách khỏi vùng thân bơm có nhiệt độ cao, góp phần hạn chế nhiệt truyền trực tiếp tới vòng bi.
Đây là đặc điểm quan trọng trong cấu tạo chi tiết của bơm dầu truyền nhiệt RY80-50-200 dùng trong công nghiệp, bởi ổ bi cần được duy trì ở trạng thái ổn định dù bơm vận chuyển dầu nóng.
Bơm RY sử dụng bộ chèn làm kín bố trí tại vị trí trục đi xuyên qua nắp bơm. Bộ chèn có nhiệm vụ hạn chế dầu truyền nhiệt rò theo khe hở giữa trục quay và phần tĩnh của bơm.
Phớt dầu được kết hợp với bộ chèn để hỗ trợ làm kín và bảo vệ khu vực ổ trục.
Tình trạng của phớt phụ thuộc nhiều vào độ ổn định của trục. Nếu trục rung mạnh hoặc ổ bi có độ rơ lớn, phớt có thể bị mài mòn nhanh và làm tăng hiện tượng rò rỉ.
Trong cấu tạo bơm RY80-50-200 có ống dẫn dầu phục vụ hệ thống bôi trơn của cụm ổ trục.
Dầu bôi trơn giúp giảm ma sát giữa các bộ phận quay, đặc biệt khi trục làm việc liên tục ở tốc độ cao. Việc duy trì đúng lượng dầu hoặc mỡ bôi trơn giúp hạn chế nóng ổ bi và tăng độ ổn định của cụm rôto.
Giá đỡ liên kết khu vực thân bơm với cụm thân ổ trục. Bộ phận này vừa có nhiệm vụ định vị cơ khí, vừa tạo khoảng cách giữa phần thân bơm nóng và khu vực ổ bi.
Dòng RY sử dụng kết cấu tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Vì vậy, hình dạng và cách bố trí của phần giá đỡ có vai trò đáng kể trong việc hạn chế truyền nhiệt về phía ổ trục.
RY80-50-200 được truyền động từ động cơ thông qua khớp nối mềm kiểu ba chấu.
Khớp nối truyền mô-men từ động cơ 15 kW sang trục bơm. Đồng thời, kết cấu mềm của khớp nối giúp hấp thụ một phần rung động và sai lệch nhỏ trong quá trình vận hành.
Tuy nhiên, khớp nối mềm không thay thế cho việc căn chỉnh đồng tâm. Bơm và động cơ vẫn phải được căn chỉnh chính xác trước khi vận hành.
Quan sát từ phía khớp nối, trục bơm quay đúng theo chiều kim đồng hồ.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Bệ có nhiệm vụ giữ toàn bộ cụm thiết bị ổn định và duy trì vị trí tương đối giữa động cơ, khớp nối và bơm.
Nếu bệ máy bị nghiêng hoặc biến dạng, độ đồng tâm của trục có thể thay đổi, từ đó gây rung, nóng ổ bi và tăng tải lên các chi tiết quay.
Trong cấu tạo chi tiết của bơm dầu truyền nhiệt RY80-50-200 dùng trong công nghiệp, các bộ phận hoạt động theo một chuỗi liên kết rõ ràng.
Động cơ 15 kW truyền chuyển động qua khớp nối. Khớp nối làm trục bơm quay ở khoảng 2.900 vòng/phút. Trục kéo bánh công tác quay, tạo lực ly tâm để đưa dầu từ cửa hút 80 mm qua thân bơm và ra cửa xả 50 mm.
Hai ổ bi giữ trục ổn định, thân ổ trục bảo vệ và định vị ổ bi, bộ làm kín hạn chế dầu rò theo trục, còn giá đỡ giúp duy trì kết cấu cơ khí và hỗ trợ tản nhiệt.
Cấu tạo chi tiết của bơm dầu truyền nhiệt RY80-50-200 dùng trong công nghiệp gồm các bộ phận chính: thân bơm, bánh công tác, trục bơm, nắp bơm, hai ổ bi, thân ổ trục, bộ chèn làm kín, phớt dầu, ống dẫn dầu, giá đỡ, khớp nối và bệ máy.
Trong đó, thân bơm và bánh công tác đảm nhiệm phần thủy lực; trục và khớp nối đảm nhiệm truyền động; ổ bi và thân ổ trục giữ rôto ổn định; còn bộ chèn và phớt dầu đảm nhiệm làm kín. Kết cấu này giúp RY80-50-200 đáp ứng điểm làm việc 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt trong hệ thống công nghiệp.
Trong các hệ thống gia nhiệt của nhà máy hóa chất, dầu truyền nhiệt thường được sử dụng làm môi chất trung gian để đưa nhiệt từ bộ gia nhiệt đến reactor, bồn chứa, thiết bị trao đổi nhiệt hoặc các công đoạn cần duy trì nhiệt độ ổn định. Trong hệ thống này, bơm dầu truyền nhiệt RY80-50-200 giữ vai trò tạo và duy trì dòng tuần hoàn dầu nóng liên tục.
Với thông số làm việc lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY80-50-200 phù hợp với các mạch tuần hoàn dầu truyền nhiệt có nhu cầu lưu lượng tương đối lớn và cần thắng tổn thất áp suất trên đường ống cũng như thiết bị công nghệ.
Vai trò quan trọng nhất của bơm dầu truyền nhiệt RY80-50-200 trong công nghiệp hóa chất là duy trì dòng dầu tuần hoàn giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Dầu sau khi được gia nhiệt sẽ được bơm đưa đến thiết bị cần cấp nhiệt. Sau quá trình trao đổi nhiệt, dầu nguội hơn được đưa trở lại bộ gia nhiệt để tiếp tục chu trình. Nhờ dòng tuần hoàn liên tục này, nhiệt lượng được vận chuyển ổn định trong toàn bộ hệ thống.
Nếu lưu lượng dầu không được duy trì đầy đủ, khả năng truyền nhiệt sẽ giảm và nhiệt độ tại thiết bị công nghệ có thể dao động. Vì vậy, bơm là một bộ phận trực tiếp ảnh hưởng đến sự ổn định của mạch dầu truyền nhiệt.
Trong reactor hoặc bồn phản ứng có áo gia nhiệt, bơm dầu truyền nhiệt RY80-50-200 đưa dầu nóng đi qua khu vực trao đổi nhiệt bao quanh thiết bị.
Dòng dầu liên tục giúp nhiệt được truyền đều qua thành thiết bị vào môi chất bên trong. Điều này đặc biệt quan trọng đối với các quá trình hóa học yêu cầu duy trì nhiệt độ trong một phạm vi xác định.
Vai trò của bơm ở đây không phải trực tiếp tạo nhiệt mà là bảo đảm nhiệt lượng từ nguồn gia nhiệt được vận chuyển liên tục đến reactor với lưu lượng phù hợp.
Một số nguyên liệu hóa chất có độ nhớt tăng khi nhiệt độ giảm. Khi đó, bồn chứa cần được giữ nhiệt để môi chất duy trì trạng thái phù hợp cho bơm chuyển hoặc phối trộn.
RY80-50-200 có thể tuần hoàn dầu nóng qua áo gia nhiệt hoặc coil của bồn chứa. Nhờ đó, nhiệt độ trong bồn được duy trì ổn định hơn, hạn chế hiện tượng nguyên liệu đặc lại hoặc khó lưu chuyển.
Trong ứng dụng này, bơm đóng vai trò bảo đảm dầu nóng luôn được đưa đến bồn và hồi về nguồn gia nhiệt theo một chu trình liên tục.
Trong nhiều dây chuyền hóa chất, dầu tải nhiệt được đưa qua bộ trao đổi nhiệt để gia nhiệt gián tiếp cho nguyên liệu hoặc môi chất công nghệ.
Bơm dầu truyền nhiệt RY80-50-200 tạo áp lực cần thiết để dầu đi qua đường ống, van và thiết bị trao đổi nhiệt. Cột áp 50 m giúp bơm có khả năng khắc phục mức tổn thất áp suất tương ứng của hệ thống.
Nhờ đó, dầu nóng có thể lưu thông đều qua bề mặt trao đổi nhiệt, hỗ trợ quá trình truyền nhiệt diễn ra liên tục.
Trong nhà máy hóa chất, dầu truyền nhiệt cũng có thể được sử dụng để cấp nhiệt cho thiết bị sấy hoặc giữ nhiệt cho đường ống công nghệ.
RY80-50-200 giúp duy trì dòng dầu nóng đến các bộ trao đổi nhiệt của máy sấy hoặc đến các tuyến ống cần giữ nhiệt. Vai trò này đặc biệt cần thiết khi môi chất có nguy cơ tăng độ nhớt hoặc kết tinh nếu nhiệt độ giảm.
Ngoài nhiệm vụ vận chuyển dầu nóng, RY80-50-200 còn giúp hệ thống duy trì lưu lượng cần thiết để quá trình truyền nhiệt ổn định.
Với lưu lượng 50 m³/h, bơm có thể đáp ứng các mạch tuần hoàn cần lượng dầu tương đối lớn. Tuy nhiên, bơm cần được vận hành trong vùng làm việc phù hợp và không nên chạy kéo dài ở lưu lượng quá thấp.
Việc duy trì lưu lượng đủ qua bơm cũng góp phần hạn chế tích tụ nhiệt trong thân bơm khi làm việc với dầu nóng.
Trong một hệ thống dầu truyền nhiệt, bộ gia nhiệt chỉ có thể phát huy hiệu quả khi dầu nóng được đưa liên tục đến nơi sử dụng nhiệt.
Do đó, vai trò của bơm dầu truyền nhiệt RY80-50-200 trong công nghiệp hóa chất không chỉ là vận chuyển chất lỏng mà còn là duy trì sự liên kết giữa nguồn nhiệt và các thiết bị công nghệ.
Khi bơm vận hành ổn định, dòng dầu được duy trì đều, khả năng trao đổi nhiệt tốt hơn và hệ thống gia nhiệt có thể hoạt động liên tục theo yêu cầu của dây chuyền.
Bơm dầu truyền nhiệt RY80-50-200 trong công nghiệp hóa chất giữ vai trò trung tâm trong việc tuần hoàn dầu nóng giữa bộ gia nhiệt và các thiết bị sử dụng nhiệt. Bơm giúp cung cấp nhiệt cho reactor, bồn chứa, thiết bị trao đổi nhiệt, hệ thống sấy và các tuyến ống cần giữ nhiệt.
Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY80-50-200 phù hợp với những hệ thống cần duy trì dòng dầu truyền nhiệt ổn định và liên tục. Vai trò chính của bơm là bảo đảm quá trình vận chuyển nhiệt diễn ra đều đặn, từ đó hỗ trợ duy trì nhiệt độ và sự ổn định của các công đoạn trong dây chuyền hóa chất

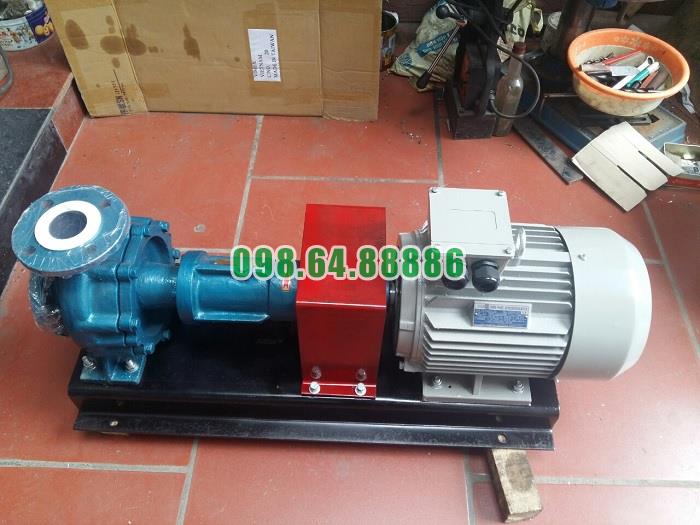

Bơm dầu truyền nhiệt RY80-50-200 Công suất 15 kW, lưu lượng 50 m3/h, cột áp 50 m
