Trong ngành bao bì carton, nhiệt được sử dụng tại nhiều công đoạn cần sấy, gia nhiệt và duy trì nhiệt độ ổn định cho thiết bị. Bơm dầu truyền nhiệt RY50-32-160 có nhiệm vụ tuần hoàn dầu nóng từ nguồn gia nhiệt đến các thiết bị sử dụng nhiệt rồi đưa dầu hồi trở lại hệ thống. Với lưu lượng 12,5 m³/h, cột áp 30 m, động cơ 3 kW và tốc độ 2.900 vòng/phút, bơm phù hợp với các hệ thống tuần hoàn dầu tải nhiệt có quy mô và trở lực tương ứng trong dây chuyền sản xuất bao bì carton.
Hiệu quả chính của bơm dầu truyền nhiệt RY50-32-160 trong ngành bao bì carton nằm ở khả năng duy trì dòng dầu nóng tuần hoàn liên tục. Dầu sau khi được gia nhiệt được bơm đưa đến các khu vực cần cấp nhiệt, sau đó quay trở lại thiết bị gia nhiệt để tiếp tục chu trình.
Quá trình tuần hoàn liên tục giúp nhiệt lượng được vận chuyển đều hơn, hạn chế tình trạng nhiệt độ tại thiết bị tăng giảm thất thường. Đây là yếu tố quan trọng đối với những dây chuyền carton cần làm việc liên tục và yêu cầu điều kiện nhiệt ổn định.
Trong sản xuất bao bì carton, quá trình sấy có ảnh hưởng trực tiếp đến độ ẩm và trạng thái của vật liệu. Nếu hệ thống sử dụng dầu tải nhiệt làm nguồn cấp nhiệt gián tiếp, RY50-32-160 có thể đảm nhiệm việc đưa dầu nóng đến bộ trao đổi nhiệt hoặc thiết bị sấy.
Dòng dầu được tuần hoàn ổn định giúp thiết bị sấy nhận nhiệt liên tục. Nhờ đó, quá trình loại bỏ độ ẩm có điều kiện diễn ra đồng đều hơn, hạn chế hiện tượng khu vực quá nóng trong khi khu vực khác chưa đạt nhiệt độ cần thiết.
Khi lưu lượng dầu nóng không ổn định, nhiệt độ của thiết bị có thể dao động theo thời gian. Điều này làm quá trình sấy khó duy trì ở trạng thái ổn định.
RY50-32-160 với lưu lượng 12,5 m³/h giúp duy trì chuyển động liên tục của môi chất truyền nhiệt. Khi được lựa chọn đúng với tải nhiệt và trở lực hệ thống, bơm góp phần giữ nguồn nhiệt cấp cho dây chuyền ổn định hơn.
Trong một số dây chuyền sản xuất carton có sử dụng hệ thống gia nhiệt gián tiếp, dầu truyền nhiệt có thể được đưa đến các lô gia nhiệt hoặc bộ trao đổi nhiệt nhằm duy trì nhiệt độ của thiết bị.
RY50-32-160 tạo dòng tuần hoàn để dầu nóng liên tục đi qua các khu vực trao đổi nhiệt. Dầu sau khi truyền nhiệt được đưa trở về nguồn gia nhiệt, tạo thành một vòng tuần hoàn kín.
Khả năng này giúp nhà máy phân phối nhiệt từ một nguồn gia nhiệt đến các vị trí sử dụng nhiệt mà không cần đặt thiết bị sinh nhiệt riêng tại từng công đoạn.
Lưu lượng là yếu tố ảnh hưởng trực tiếp đến khả năng vận chuyển nhiệt của hệ thống dầu tải nhiệt. RY50-32-160 có lưu lượng danh định 12,5 m³/h, cho phép một lượng dầu tương đối ổn định đi qua các thiết bị trao đổi nhiệt trong mỗi giờ.
Khi lưu lượng phù hợp với nhu cầu của dây chuyền, nhiệt từ nguồn gia nhiệt được đưa đến thiết bị nhanh và liên tục hơn. Dầu sau khi giảm nhiệt cũng được đưa trở lại lò gia nhiệt để tiếp nhận nhiệt lượng mới.
Nhờ đó, RY50-32-160 đóng vai trò duy trì vòng tuần hoàn nhiệt thay vì trực tiếp tạo ra nhiệt cho dây chuyền carton.
Hệ thống dầu truyền nhiệt trong nhà máy bao bì carton có thể bao gồm nhiều đoạn đường ống, co, van, bộ lọc và thiết bị trao đổi nhiệt. Mỗi bộ phận đều tạo ra tổn thất áp suất.
Cột áp 30 m của RY50-32-160 giúp tạo chênh áp để dầu lưu thông qua mạng đường ống khi tổng trở lực của hệ thống nằm trong phạm vi phù hợp. Điều này đặc biệt quan trọng khi nguồn gia nhiệt và thiết bị sử dụng nhiệt được bố trí cách nhau hoặc hệ thống có nhiều phụ kiện đường ống.
Lựa chọn đúng cột áp giúp duy trì lưu lượng cần thiết mà không phải sử dụng một bơm công suất lớn hơn mức thực tế yêu cầu.
Trong các công đoạn có liên quan đến nhiệt, sự ổn định của nhiệt độ có thể ảnh hưởng đến khả năng kiểm soát độ ẩm và trạng thái của vật liệu carton.
Khi RY50-32-160 duy trì dòng dầu tải nhiệt liên tục, thiết bị trao đổi nhiệt có điều kiện nhận nguồn nhiệt ổn định hơn. Điều này hỗ trợ dây chuyền duy trì các thông số công nghệ đồng đều giữa các chu kỳ sản xuất.
Hiệu quả của bơm vì vậy không chỉ thể hiện ở khả năng vận chuyển dầu mà còn ở vai trò duy trì điều kiện cấp nhiệt ổn định cho thiết bị sản xuất.
Các nhà máy sản xuất bao bì carton thường yêu cầu thiết bị hoạt động liên tục trong nhiều giờ. Bơm dầu truyền nhiệt vì vậy phải duy trì dòng tuần hoàn ổn định trong thời gian dài.
RY50-32-160 sử dụng kết cấu bơm ly tâm với trục, bánh công tác và hai ổ bi đỡ trục. Khi được căn chỉnh, bôi trơn và vận hành đúng điều kiện, cụm bơm có thể đáp ứng tốt nhiệm vụ tuần hoàn dầu nóng liên tục.
Điều này giúp giảm nguy cơ dòng nhiệt bị gián đoạn do bơm hoạt động không ổn định.
RY50-32-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho việc cần một hệ thống nước làm mát riêng cho cụm bơm.
Đối với nhà máy bao bì carton, đặc điểm này giúp giảm số lượng đường ống và thiết bị phụ trợ xung quanh bơm. Không phải bố trí thêm hệ thống cấp và thoát nước làm mát giúp khu vực lắp đặt gọn hơn và giảm một hạng mục cần kiểm tra trong quá trình vận hành.
RY50-32-160 sử dụng hệ thống làm kín tại khu vực trục nhằm kiểm soát dầu truyền nhiệt trong quá trình bơm hoạt động.
Khi trục được giữ đúng tâm, ổ bi làm việc ổn định và bộ làm kín được bảo dưỡng đúng, nguy cơ rò rỉ dầu nóng bất thường có thể được hạn chế. Điều này quan trọng trong nhà máy carton vì rò rỉ dầu không chỉ gây thất thoát môi chất mà còn làm tăng công việc vệ sinh và nguy cơ phải dừng dây chuyền để sửa chữa.
Động cơ của RY50-32-160 có công suất 3 kW. Nếu nhu cầu của dây chuyền tương ứng với lưu lượng 12,5 m³/h và cột áp 30 m, mức công suất này giúp tránh phải sử dụng một bơm quá lớn cho nhiệm vụ tuần hoàn.
Đối với dây chuyền hoạt động nhiều giờ mỗi ngày, lựa chọn bơm đúng công suất có ý nghĩa lớn đối với chi phí điện trong thời gian dài. Tuy nhiên, hiệu quả thực tế vẫn cần được xác định từ lưu lượng yêu cầu, tổn thất đường ống và đặc tính của dầu ở nhiệt độ vận hành.
RY50-32-160 có kết cấu cơ khí tập trung vào các bộ phận chính như thân bơm, bánh công tác, trục, ổ bi, thân ổ trục và bộ làm kín.
Kết cấu này giúp việc kiểm tra ổ bi, packing, phớt, khớp nối và bánh công tác tương đối thuận tiện. Bảo dưỡng chủ động giúp hạn chế sự cố bất ngờ làm gián đoạn hệ thống cấp nhiệt và dây chuyền sản xuất carton.
Đối với nhà máy vận hành theo ca liên tục, khả năng chủ động lên lịch bảo dưỡng là một lợi thế đáng kể.
Hiệu quả sử dụng RY50-32-160 phụ thuộc nhiều vào việc lựa chọn đúng điểm làm việc. Bơm phù hợp nhất khi hệ thống cần lưu lượng và cột áp gần với khả năng 12,5 m³/h và 30 m.
Cần tính toán tổng trở lực của đường ống, van, bộ lọc và thiết bị trao đổi nhiệt; đồng thời xem xét nhiệt độ và độ nhớt thực tế của dầu. Nếu hệ thống cần lưu lượng hoặc cột áp lớn hơn nhiều, việc sử dụng RY50-32-160 có thể không đáp ứng yêu cầu và cần chuyển sang model RY lớn hơn.
Hiệu quả sử dụng bơm dầu truyền nhiệt RY50-32-160 trong ngành bao bì carton tập trung vào khả năng duy trì dòng dầu nóng tuần hoàn liên tục, hỗ trợ cấp nhiệt ổn định cho các thiết bị sấy, gia nhiệt và trao đổi nhiệt trong dây chuyền.

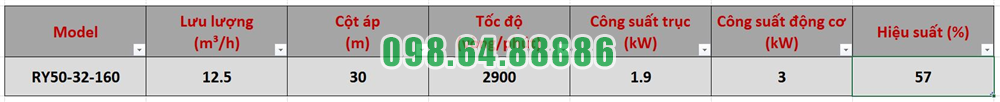

Với lưu lượng 12,5 m³/h, cột áp 30 m, động cơ 3 kW và tốc độ 2.900 vòng/phút, RY50-32-160 có thể là lựa chọn phù hợp cho các hệ thống dầu truyền nhiệt có quy mô tương ứng. Việc duy trì nhiệt ổn định, thiết kế tản nhiệt tự nhiên, kết cấu dễ bảo dưỡng và khả năng tuần hoàn dầu nóng liên tục giúp bơm góp phần nâng cao độ ổn định của hệ thống cấp nhiệt và hạn chế gián đoạn trong quá trình sản xuất bao bì carton.
Trong hệ thống tuần hoàn dầu tải nhiệt, việc bố trí bơm dự phòng hợp lý bên cạnh bơm dầu truyền nhiệt RY50-32-160 giúp hệ thống có thể chuyển đổi nhanh khi bơm chính cần bảo dưỡng hoặc xảy ra sự cố. Vị trí của bơm dự phòng cần được tính toán để vừa thuận tiện kết nối đường ống, vừa bảo đảm khả năng vận hành độc lập và có đủ không gian kiểm tra, sửa chữa.
Phương án phù hợp là đặt bơm chính RY50-32-160 và bơm dự phòng cạnh nhau theo dạng song song. Hai bơm cùng kết nối với đường hút chung và đường đẩy chung nhưng mỗi bơm có nhánh đường ống riêng.
Cách bố trí này giúp dầu truyền nhiệt có thể được chuyển sang bơm dự phòng mà không cần thay đổi lớn hệ thống đường ống. Khi bơm chính dừng, bơm dự phòng có thể tiếp nhận nhiệm vụ tuần hoàn dầu nóng sau khi thực hiện đúng trình tự đóng mở van.
Bơm dự phòng không nên đặt sát hoàn toàn vào RY50-32-160. Cần để khoảng trống cần thiết giữa hai cụm bơm để kỹ thuật viên có thể tiếp cận thân bơm, khớp nối, động cơ và cụm ổ trục.
Khoảng không gian này đặc biệt quan trọng khi cần tháo khớp nối, kiểm tra ổ bi, thay bộ làm kín hoặc tháo cụm rôto. Nếu hai bơm đặt quá sát nhau, việc bảo dưỡng một bơm có thể ảnh hưởng đến bơm còn lại.
Bơm chính và bơm dự phòng nên được bố trí trên cùng mặt bằng và ở cao độ tương đương. Điều này giúp đường hút và đường đẩy của hai bơm có kết cấu tương đối đối xứng, hạn chế sự khác biệt quá lớn về điều kiện thủy lực.
Đặc biệt ở phía hút, đường ống cần được bố trí ngắn, thông thoáng và hạn chế các vị trí có khả năng tích tụ khí. Bơm dự phòng phải có điều kiện cấp dầu tương đương bơm chính để khi chuyển đổi vẫn có thể làm việc ổn định.
Từ đường dầu hồi của hệ thống có thể bố trí một ống góp hút chung, sau đó chia thành hai nhánh dẫn đến RY50-32-160 và bơm dự phòng.
Mỗi nhánh cần có khả năng cô lập riêng để một bơm có thể được tháo bảo dưỡng mà không phải tháo toàn bộ hệ thống. Việc chia nhánh gần hai bơm cũng giúp hệ thống đường ống gọn và thuận tiện hơn khi chuyển đổi thiết bị vận hành.
Phía cửa xả của RY50-32-160 và bơm dự phòng cũng nên được dẫn về một đường đẩy chung. Mỗi bơm có một nhánh xả riêng trước khi hai nhánh hợp lại.
Bố trí như vậy giúp cả hai bơm cùng phục vụ một hệ thống dầu tải nhiệt nhưng vẫn có thể vận hành độc lập. Khi bơm chính hoạt động, nhánh của bơm dự phòng được cô lập phù hợp; khi cần chuyển đổi, bơm dự phòng được đưa vào làm việc và tiếp tục cấp dầu cho đường ống chung.
Khi lắp hai bơm cạnh nhau, đường hút và đường đẩy thường có thêm ống góp, van và phụ kiện nên trọng lượng hệ thống đường ống tăng lên. Các đường ống này phải có giá đỡ độc lập.
Không nên sử dụng mặt bích của RY50-32-160 hoặc bơm dự phòng làm điểm chịu trọng lượng đường ống. Tải trọng từ đường ống có thể làm lệch thân bơm, ảnh hưởng đến đồng tâm giữa trục bơm và động cơ, từ đó làm tăng rung và giảm tuổi thọ ổ bi.
Khi xác định vị trí bơm dự phòng, cần đặc biệt chừa khoảng trống ở phía động cơ và khớp nối của cả hai bơm. Đây là khu vực thường xuyên phải kiểm tra trong quá trình bảo dưỡng.
Không nên bố trí bơm dự phòng theo cách khiến động cơ của hai bơm chắn lối tiếp cận lẫn nhau. Hướng đặt hai cụm bơm nên giúp kỹ thuật viên dễ quan sát độ rung, nhiệt độ ổ bi, khớp nối và tình trạng rò rỉ trong khi hệ thống vận hành.
Bơm chính và bơm dự phòng phải có khả năng được tách riêng khỏi hệ thống. Khi một bơm cần bảo dưỡng, kỹ thuật viên có thể cô lập nhánh hút và nhánh đẩy của bơm đó trong khi bơm còn lại tiếp tục phục vụ hệ thống.
Đối với đường đẩy, cần bố trí phù hợp để hạn chế dòng dầu chảy ngược qua bơm đang dừng. Điều này giúp tránh hiện tượng rôto của bơm dự phòng bị quay ngược khi bơm chính đang hoạt động.
Mục đích chính của bơm dự phòng là giảm thời gian gián đoạn hệ thống. Vì vậy, các van, đồng hồ và vị trí điều khiển của hai bơm nên được bố trí gần nhau, dễ quan sát và dễ thao tác.
Khi RY50-32-160 cần dừng, người vận hành có thể nhanh chóng kiểm tra tình trạng bơm dự phòng, bảo đảm bơm đã có dầu, thực hiện gia nhiệt sơ bộ khi cần rồi chuyển dòng tuần hoàn sang bơm dự phòng.
Bố trí bơm dự phòng hợp lý chỉ phát huy tác dụng khi bơm luôn trong tình trạng có thể đưa vào vận hành. Vì vậy, bơm dự phòng cần được kiểm tra và chạy thử định kỳ, không nên để đứng yên trong thời gian quá dài.
Đường ống, van, ổ bi, bộ làm kín và khả năng quay của trục cần được kiểm tra thường xuyên. Nhờ đó, khi RY50-32-160 phải dừng đột xuất, bơm dự phòng có thể nhanh chóng đảm nhận nhiệm vụ tuần hoàn dầu.
Bố trí vị trí bơm dự phòng hợp lý bên cạnh bơm dầu truyền nhiệt RY50-32-160 nên thực hiện theo dạng hai bơm song song, cùng cao độ, sử dụng đường hút và đường đẩy chung nhưng có nhánh kết nối riêng cho từng bơm. Giữa hai cụm cần có đủ khoảng trống bảo dưỡng, đường ống phải được đỡ độc lập và mỗi bơm phải có khả năng cô lập riêng. Cách bố trí này giúp việc chuyển đổi giữa bơm chính và bơm dự phòng nhanh chóng, thuận tiện bảo dưỡng và duy trì liên tục quá trình tuần hoàn dầu truyền nhiệt trong hệ thống

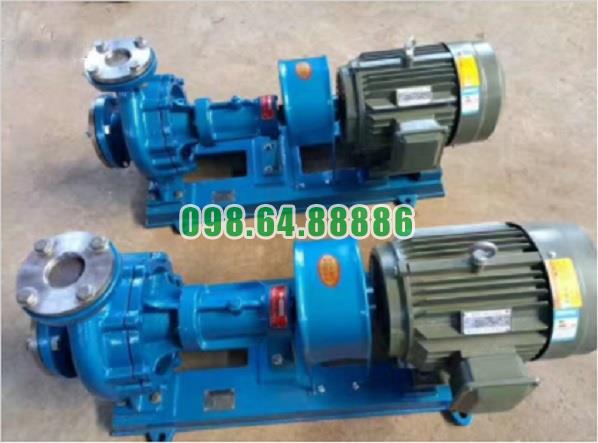

Bơm ly tâm dầu nóng RY50-32-160 lưu lượng 12.5 m3/h, công suất 3 kW, tốc độ quay 2900 vòng/phút, cột áp 30 m
