Cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A có vai trò quan trọng trong việc hạn chế dầu nóng rò rỉ tại vị trí trục bơm và hỗ trợ thiết bị làm việc ổn định trong môi trường nhiệt độ cao. Theo tài liệu nhà sản xuất, cụm làm kín của dòng RY sử dụng bộ chèn làm kín (packing) kết hợp với phớt dầu cao su chịu nhiệt.
Cần lưu ý, tài liệu không mô tả một chi tiết riêng có tên “chèn tản nhiệt”. Cấu tạo thực tế được nêu là packing + phớt dầu chịu nhiệt, trong khi khả năng tản nhiệt của bơm được thực hiện bằng cơ chế tản nhiệt tự nhiên.
Bộ chèn làm kín được bố trí tại khu vực trục đi xuyên qua nắp bơm. Đây là vị trí cần được kiểm soát chặt vì một phía tiếp xúc với môi chất dầu nóng, trong khi trục vẫn liên tục quay trong quá trình làm việc.
Packing tạo lớp làm kín quanh trục, góp phần hạn chế dầu truyền nhiệt thoát ra bên ngoài.
Trong sơ đồ kết cấu bơm RY, nhà sản xuất thể hiện rõ phớt dầu và bộ chèn làm kín là hai chi tiết riêng trong cụm bơm.
Khi bơm mới được đưa vào sử dụng, bộ làm kín có thể xuất hiện một lượng rò rỉ nhẹ. Theo hướng dẫn bảo dưỡng, sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần.
Vì vậy, tình trạng làm kín của RY50-32-250A cần được theo dõi trong giai đoạn đầu vận hành để phát hiện các dấu hiệu rò rỉ bất thường.
Kết hợp với packing là phớt dầu cao su chịu nhiệt. Phớt này hỗ trợ kiểm soát dầu tại khu vực trục và bảo vệ cụm ổ trục phía sau.
Sự kết hợp giữa bộ chèn làm kín và phớt dầu giúp hình thành hệ thống làm kín phù hợp với đặc điểm của Bơm dầu truyền nhiệt RY50-32-250A, vốn được sử dụng trong các hệ thống dầu nóng.
Dòng RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C.
Do đó, khu vực làm kín là một trong những vị trí chịu ảnh hưởng đáng kể của nhiệt. Việc nhà sản xuất sử dụng phớt dầu cao su chịu nhiệt kết hợp packing nhằm đáp ứng yêu cầu làm kín trong điều kiện này.
Bên cạnh hệ thống packing và phớt dầu, dòng RY còn sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Cơ chế tản nhiệt này không phải một phần của packing, nhưng có liên quan đến khả năng kiểm soát ảnh hưởng của nhiệt lên toàn bộ cụm bơm, trong đó có khu vực ổ trục và làm kín.
Bơm RY có thân ổ trục riêng chứa hai bộ vòng bi để đỡ và định vị rôto.
Việc bố trí cụm làm kín giữa vùng thân bơm nóng và cụm ổ trục, kết hợp với cơ chế tản nhiệt tự nhiên, giúp hình thành kết cấu phù hợp hơn cho quá trình vận chuyển dầu truyền nhiệt nhiệt độ cao.
Đối với Bơm dầu truyền nhiệt RY50-32-250A, tình trạng của packing và phớt dầu cần được kiểm tra định kỳ. Khi tháo bảo dưỡng, tài liệu hướng dẫn cho phép tháo vòng chặn và bộ chèn làm kín ra khỏi buồng làm kín trên nắp bơm để kiểm tra.
Nếu các chi tiết làm kín bị mòn, biến dạng hoặc hư hỏng thì cần thay thế trước khi lắp lại bơm.
Cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A thực chất theo tài liệu nhà sản xuất là hệ thống bộ chèn làm kín packing kết hợp phớt dầu cao su chịu nhiệt, đồng thời cụm bơm sử dụng cơ chế tản nhiệt tự nhiên riêng biệt.
Sự kết hợp giữa packing, phớt dầu chịu nhiệt và kết cấu tản nhiệt tự nhiên giúp RY50-32-250A hạn chế rò rỉ dầu tại khu vực trục, bảo vệ cụm ổ trục và phù hợp hơn với điều kiện tuần hoàn dầu nóng có nhiệt độ cao.
Bơm dầu truyền nhiệt RY50-32-250A trong chế biến thực phẩm và đồ uống phù hợp với các dây chuyền sử dụng dầu tải nhiệt để cấp nhiệt gián tiếp cho thiết bị sản xuất. Tài liệu của nhà sản xuất xác định dòng bơm RY được ứng dụng trong chế biến thực phẩm, chuyên vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.
Model RY50-32-250A có lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ quay 2.900 vòng/phút, phù hợp với hệ thống cần tuần hoàn dầu nóng liên tục ở điểm làm việc tương ứng.
Trong dây chuyền chế biến thực phẩm sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY50-32-250A đảm nhiệm nhiệm vụ tạo dòng tuần hoàn giữa thiết bị gia nhiệt và thiết bị sử dụng nhiệt.
Dầu nóng được bơm đưa qua đường ống đến khu vực cần gia nhiệt, truyền nhiệt gián tiếp qua bề mặt trao đổi nhiệt rồi quay trở lại nguồn nhiệt để tiếp tục chu trình.
Phương thức tuần hoàn này phù hợp với những dây chuyền mà dầu tải nhiệt chỉ đóng vai trò môi chất truyền nhiệt, không tiếp xúc trực tiếp với thực phẩm.
Một ứng dụng phù hợp của Bơm dầu truyền nhiệt RY50-32-250A trong chế biến thực phẩm và đồ uống là duy trì dòng dầu nóng cho các thiết bị sử dụng nguồn nhiệt gián tiếp.
Trong hệ thống như vậy, bơm giúp đưa dầu nóng liên tục qua bộ trao đổi nhiệt hoặc áo gia nhiệt của thiết bị. Nhờ dòng dầu được tuần hoàn đều, thiết bị có thể nhận nguồn nhiệt ổn định hơn trong suốt quá trình sản xuất.
Tài liệu RY không liệt kê cụ thể từng loại máy chế biến thực phẩm hoặc đồ uống, vì vậy việc lựa chọn RY50-32-250A cho từng thiết bị phải dựa trên yêu cầu lưu lượng, cột áp và nhiệt độ thực tế của hệ thống.
RY50-32-250A có lưu lượng thiết kế 16 m³/h. Đây là thông số quan trọng đối với hệ thống chế biến cần luân chuyển dầu nóng liên tục.
Dòng dầu được duy trì giúp nhiệt lượng từ nguồn gia nhiệt được vận chuyển tới thiết bị sử dụng nhiệt và sau đó nhanh chóng quay trở lại chu trình.
Để bơm làm việc ổn định, nhà sản xuất yêu cầu không vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp hơn, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường bypass tại cửa xả.
Trong nhà máy chế biến thực phẩm, hệ thống dầu tải nhiệt có thể phải đi qua nhiều đoạn đường ống, van và thiết bị trao đổi nhiệt. Những thành phần này tạo ra tổn thất áp suất trong quá trình lưu thông.
Cột áp 60 m của RY50-32-250A giúp tạo áp lực cần thiết để duy trì dòng dầu qua hệ thống, với điều kiện tổng trở lực thực tế phù hợp với đường đặc tính của bơm.
Theo tài liệu, khi lựa chọn bơm cần bố trí điểm làm việc của hệ thống trong vùng đặc tính phù hợp và ưu tiên khu vực có hiệu suất tốt.
Một lợi thế quan trọng của Bơm dầu truyền nhiệt RY50-32-250A trong chế biến thực phẩm và đồ uống là khả năng vận chuyển dầu tải nhiệt ở nhiệt độ cao.
Dòng RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C.
Khả năng này phù hợp với các dây chuyền sản xuất sử dụng dầu tải nhiệt làm nguồn cấp nhiệt gián tiếp. Tuy nhiên, nhiệt độ vận hành thực tế phải căn cứ vào yêu cầu công nghệ, loại dầu tải nhiệt và giới hạn nhiệt độ của thiết bị chế biến.
Tài liệu của nhà sản xuất đề cập trực tiếp đến chế biến thực phẩm nhưng không tách riêng ngành đồ uống. Vì vậy, ứng dụng RY50-32-250A trong sản xuất đồ uống nên được hiểu là trường hợp dây chuyền có sử dụng hệ thống dầu tải nhiệt gián tiếp.
Khi đó, RY50-32-250A có thể thực hiện nhiệm vụ tuần hoàn dầu giữa nguồn nhiệt và thiết bị trao đổi nhiệt, miễn là yêu cầu của hệ thống phù hợp với lưu lượng 16 m³/h, cột áp 60 m và giới hạn nhiệt độ của bơm.
Bơm RY được thiết kế để vận chuyển môi chất có tính ăn mòn yếu và không chứa hạt rắn.
Vì vậy, RY50-32-250A trong dây chuyền thực phẩm không phải là bơm trực tiếp sản phẩm như nước giải khát, sữa, nước ép hoặc thực phẩm dạng sệt. Vai trò phù hợp của thiết bị là bơm dầu tải nhiệt phục vụ hệ thống gia nhiệt gián tiếp.
Đây là điểm quan trọng khi lựa chọn bơm cho nhà máy chế biến thực phẩm và đồ uống.
Khi RY50-32-250A làm việc với dầu đã ở nhiệt độ cao, bơm cần được gia nhiệt sơ bộ trước khi khởi động.
Theo tài liệu, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp bơm thích nghi với nhiệt độ dầu trước khi chuyển sang chế độ tuần hoàn chính thức.
Ứng dụng Bơm dầu truyền nhiệt RY50-32-250A trong chế biến thực phẩm và đồ uống tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt cho các hệ thống gia nhiệt gián tiếp. Với lưu lượng 16 m³/h, cột áp 60 m, động cơ 7,5 kW và tốc độ 2.900 vòng/phút, bơm có khả năng duy trì dòng dầu nóng qua đường ống và thiết bị trao đổi nhiệt khi hệ thống được thiết kế phù hợp.
Đặc biệt, dòng RY được nhà sản xuất xác nhận ứng dụng trong chế biến thực phẩm và làm việc với môi chất nhiệt độ cao đến giới hạn 350°C. Đối với ngành đồ uống, RY50-32-250A phù hợp khi được sử dụng đúng vai trò là bơm tuần hoàn dầu tải nhiệt gián tiếp, không phải bơm tiếp xúc trực tiếp với sản phẩm đồ uống.

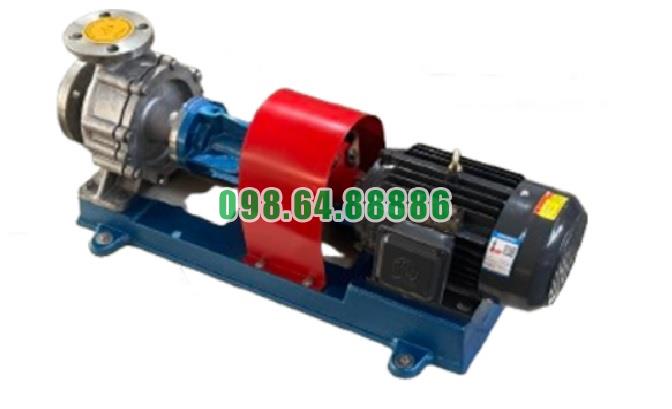

Bơm ly tâm dầu truyền nhiệt RY50-32-250A tốc độ 2900 vòng/phút, công suất 7.5 kW, cột áp 60 m, lưu lượng 16 m3/h
