Nguyên tắc chuyển động chất lỏng của Bơm dầu truyền nhiệt RY65-50-160 dựa trên cơ chế làm việc của bơm ly tâm. Dầu truyền nhiệt được hút vào khu vực trung tâm bánh công tác theo cửa hút hướng trục, sau đó được bánh công tác đang quay truyền năng lượng và đưa ra phía ngoài để thoát qua cửa xả hướng tâm.
Theo tài liệu kỹ thuật, dòng RY là bơm tuần hoàn dầu nóng chuyên dùng để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Bước đầu tiên trong nguyên tắc chuyển động chất lỏng của Bơm dầu truyền nhiệt RY65-50-160 là dầu đi vào bơm thông qua cửa hút.
Dòng RY có cửa hút bố trí theo hướng trục, nghĩa là dòng dầu đi vào theo phương gần trùng với trục quay của bánh công tác.
Cách bố trí này đưa môi chất trực tiếp đến vùng làm việc của bánh công tác, nơi dầu bắt đầu nhận năng lượng từ chuyển động quay của cụm rôto.
Bánh công tác là bộ phận trực tiếp tạo chuyển động cho dầu truyền nhiệt. Theo cấu tạo dòng RY, bánh công tác, trục bơm và đai ốc hãm bánh công tác tạo thành cụm rôto.
Khi động cơ hoạt động, trục bơm quay và kéo bánh công tác quay theo. Dầu tại vùng trung tâm bánh công tác nhận năng lượng từ bánh công tác và chuyển động dần ra phía ngoài.
Đây là giai đoạn cốt lõi trong quá trình chuyển động chất lỏng của Bơm dầu truyền nhiệt RY65-50-160.
Do RY65-50-160 thuộc nhóm bơm ly tâm, khi bánh công tác quay, môi chất được đưa từ khu vực tâm bánh công tác về phía chu vi.
Quá trình này liên tục diễn ra khi bơm hoạt động, tạo nên dòng dầu từ:
Cửa hút → tâm bánh công tác → vùng ngoài bánh công tác → cửa xả.
Nhờ đó, dầu truyền nhiệt có thể liên tục di chuyển qua bơm và tiếp tục tuần hoàn trong hệ thống.
Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn về phía cửa xả của bơm.
Khác với cửa hút hướng trục, tài liệu xác định cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng.
Như vậy, hướng chuyển động của môi chất trong Bơm dầu truyền nhiệt RY65-50-160 có sự thay đổi rõ rệt:
Dầu đi vào theo hướng trục.
Đi tới bánh công tác.
Chuyển động từ tâm ra phía ngoài bánh công tác.
Sau đó được dẫn tới cửa xả hướng tâm.
Khi bánh công tác truyền năng lượng cho dầu, bơm tạo ra đồng thời lưu lượng và cột áp.

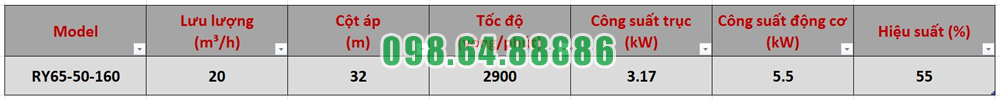

Theo thông số của Bơm dầu truyền nhiệt RY65-50-160, tại tốc độ 2.900 vòng/phút, bơm có điểm làm việc:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Công suất động cơ: 5,5 kW
Công suất trục: 3,17 kW
Hiệu suất: 55%
Trong đó, lưu lượng thể hiện lượng dầu được vận chuyển, còn cột áp thể hiện khả năng tạo năng lượng để dòng dầu vượt qua trở lực của hệ thống.
Nguyên tắc chuyển động của dầu trong RY65-50-160 không thể tách rời mối quan hệ giữa lưu lượng Q và cột áp H.
Tài liệu của nhà sản xuất sử dụng đường đặc tính Q-H để biểu diễn khả năng làm việc của dòng RY tại tốc độ khoảng 2.900 vòng/phút. Điểm làm việc của hệ thống cần nằm trong vùng đặc tính phù hợp và nên ưu tiên khu vực có hiệu suất cao.
Điều này có nghĩa khi điều kiện đường ống thay đổi, trạng thái chuyển động của dầu qua bơm và điểm lưu lượng – cột áp thực tế cũng có thể thay đổi theo.
Để nguyên tắc chuyển động chất lỏng diễn ra ổn định, Bơm dầu truyền nhiệt RY65-50-160 phải luôn có đủ môi chất.
Trước khi khởi động, tài liệu yêu cầu phải mồi đầy môi chất vào thân bơm và đẩy không khí ra ngoài.
Khi bơm đã đạt tốc độ ổn định, van xả được mở từ từ để điều chỉnh dòng dầu. Nhà sản xuất cũng quy định không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm hoạt động không ổn định.
Nguyên tắc chuyển động chất lỏng của Bơm dầu truyền nhiệt RY65-50-160 có thể tóm tắt theo chu trình: dầu đi vào cửa hút hướng trục → tới tâm bánh công tác → nhận năng lượng từ bánh công tác quay → chuyển động ra phía ngoài → đi vào cửa xả hướng tâm → tiếp tục tuần hoàn trong hệ thống.
Bánh công tác và trục bơm là những bộ phận trực tiếp tạo nên quá trình chuyển động này. Với tốc độ 2.900 vòng/phút, RY65-50-160 đạt điểm làm việc 20 m³/h và cột áp 32 m, thể hiện khả năng tạo dòng tuần hoàn dầu nóng liên tục trong hệ thống truyền nhiệt.
Thiết kế thân bơm dày dặn gia tăng độ bền Bơm dầu truyền nhiệt RY65-50-160 cần được nhìn nhận dựa trên kết cấu chịu áp và điều kiện làm việc của dòng RY. Tài liệu của nhà sản xuất không công bố cụ thể chiều dày thành thân bơm theo milimét, nhưng xác nhận thân bơm và nắp bơm tạo thành cụm thân bơm, đồng thời các bộ phận chịu áp và mặt bích được chế tạo theo cấp áp suất 16 bar. Đây là cơ sở kỹ thuật cho thấy cụm thân bơm được thiết kế để đáp ứng yêu cầu chịu áp trong hệ thống dầu tải nhiệt.
Trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, thân bơm bao quanh bánh công tác và hình thành không gian dẫn dòng dầu bên trong.
Theo sơ đồ kết cấu dòng RY, thân bơm là chi tiết số 1, trong khi bánh công tác nằm phía trong và nắp bơm liên kết với thân để hình thành cụm thủy lực hoàn chỉnh.
Vì trực tiếp chứa dòng dầu đang chịu áp và nhiệt độ cao, thân bơm là một trong những chi tiết cơ khí quan trọng nhất quyết định độ chắc chắn tổng thể của thiết bị.
Điểm đáng chú ý khi đánh giá thiết kế thân bơm dày dặn gia tăng độ bền Bơm dầu truyền nhiệt RY65-50-160 là tiêu chuẩn chịu áp của cụm bơm.
Nhà sản xuất quy định:
Mặt bích hút theo cấp áp suất 16 bar.
Mặt bích xả theo cấp áp suất 16 bar.
Các bộ phận chịu áp cũng được chế tạo theo cấp 16 bar.
Điều này cho thấy thân và các chi tiết liên quan phải có kết cấu đủ chắc chắn để đáp ứng điều kiện áp suất thiết kế của dòng RY.
RY65-50-160 được sử dụng trong hệ thống tuần hoàn dầu tải nhiệt. Dòng RY được thiết kế cho chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Như vậy, thân bơm không chỉ chịu áp lực của dòng dầu mà còn phải làm việc trong điều kiện nhiệt độ cao.
Trong môi trường nhiệt độ cao, thân bơm phải duy trì hình dạng và vị trí tương quan với bánh công tác, nắp bơm và trục.
Một kết cấu thân chắc chắn giúp hạn chế biến dạng cơ học bất lợi, qua đó hỗ trợ duy trì khoảng cách làm việc của các bộ phận bên trong.
Tài liệu xác định cụm thân bơm của dòng RY gồm hai thành phần chính:
Thân bơm + nắp bơm.
Hai bộ phận này được liên kết bằng hệ thống bu lông. Trong quy trình tháo bơm, nhà sản xuất yêu cầu tháo các bu lông liên kết giữa nắp bơm và thân bơm trước khi rút cụm rôto và ổ trục ra ngoài.
Cấu tạo này tạo thành một cụm vỏ chịu áp có khả năng tháo lắp khi bảo dưỡng nhưng vẫn bảo đảm liên kết chắc chắn trong quá trình vận hành.
RY65-50-160 có tốc độ quay 2.900 vòng/phút, lưu lượng 20 m³/h và cột áp 32 m.
Ở tốc độ này, bánh công tác quay liên tục bên trong thân bơm. Vì vậy, kết cấu thân bơm cần đủ ổn định để duy trì vị trí của cụm thủy lực và hạn chế ảnh hưởng của rung động đến toàn bộ cụm máy.
Độ bền của thân bơm còn được hỗ trợ bởi phương án bố trí cơ khí của dòng RY. Bơm sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Cách bố trí này tạo điểm tựa cho cụm bơm, giúp tải trọng được truyền xuống bệ máy thay vì để toàn bộ lực tập trung lên các vị trí kết nối đường ống.
Dù thân bơm có kết cấu chịu áp tốt, nhà sản xuất vẫn quy định đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ thống treo độc lập.
Không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Yêu cầu này rất quan trọng để duy trì độ bền lâu dài của thân RY65-50-160, bởi tải trọng đường ống có thể tạo ứng suất không cần thiết lên thân và các mặt bích.
Khi vận hành với dầu nóng, thân bơm phải được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không được vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp thân bơm thích nghi dần với sự thay đổi nhiệt độ, hạn chế tác động bất lợi của giãn nở nhiệt lên kết cấu.
Khi kết hợp các đặc điểm như:
Cụm thân bơm gồm thân và nắp bơm.
Bộ phận chịu áp theo cấp 16 bar.
Kết cấu đỡ một phía với gối đỡ trung tâm.
Gia nhiệt có kiểm soát khi vận chuyển dầu nóng.
Đường ống được đỡ độc lập.
RY65-50-160 có nền tảng kết cấu phù hợp để duy trì độ ổn định cơ khí trong hệ thống tuần hoàn dầu tải nhiệt.
Tài liệu kỹ thuật hiện tại không nêu chiều dày thành thân bơm RY65-50-160, cũng không cung cấp bản vẽ mặt cắt kèm thông số độ dày vật liệu.
Vì vậy, cụm từ “thân bơm dày dặn” nên được hiểu theo hướng mô tả kết cấu chịu áp chắc chắn của cụm thân bơm, không nên đưa ra con số chiều dày cụ thể khi chưa có bản vẽ chế tạo từ nhà sản xuất.
Thiết kế thân bơm dày dặn gia tăng độ bền Bơm dầu truyền nhiệt RY65-50-160 được thể hiện rõ nhất qua kết cấu cụm thân bơm chắc chắn và khả năng chịu áp theo cấp 16 bar. Thân bơm trực tiếp bao quanh bánh công tác, chứa dòng dầu nóng và làm việc trong điều kiện nhiệt độ môi chất có thể lên đến 350°C.
Khi kết hợp với gối đỡ trung tâm, đường ống được đỡ độc lập và quy trình gia nhiệt từ từ, kết cấu thân bơm góp phần quan trọng giúp RY65-50-160 duy trì độ ổn định và độ bền trong hệ thống tuần hoàn dầu tải nhiệt. Tuy nhiên, tài liệu hiện có chưa công bố chiều dày cụ thể của thân bơm nên không nên tự đưa ra thông số độ dày khi chưa có xác nhận từ nhà sản xuất.

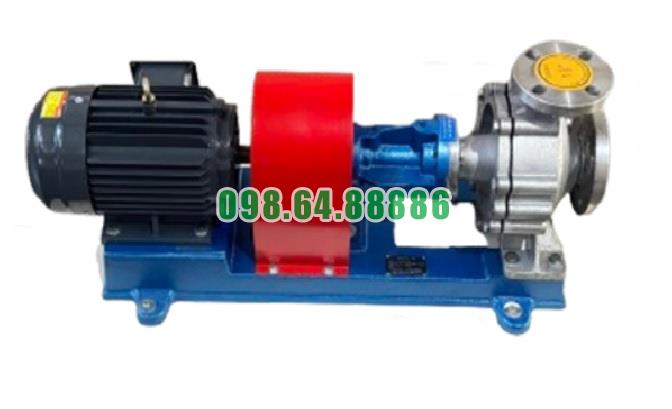

Bơm ly tâm dầu truyền nhiệt RY65-50-160 tốc độ 2900 vòng/phút, công suất 5.5 kW, cột áp 32 m, lưu lượng 20 m3/h
