Bơm dầu truyền nhiệt RY65-40-250 được trang bị cụm làm kín kết hợp giữa bộ chèn làm kín packing và phớt dầu cao su chịu nhiệt. Đây là cấu trúc quan trọng giúp hạn chế dầu gia nhiệt rò rỉ tại khu vực trục quay, đồng thời hỗ trợ bảo vệ cụm ổ trục trong quá trình vận hành ở nhiệt độ cao.
Bộ chèn packing được bố trí trong buồng làm kín trên nắp bơm, bao quanh trục tại vị trí tiếp giáp giữa phần quay và phần cố định.
Khi bơm hoạt động, packing tạo vùng tiếp xúc quanh trục để giảm khe hở mà dầu truyền nhiệt có thể thoát ra ngoài. Nhờ đó, lượng dầu rò theo trục được kiểm soát tốt hơn trong quá trình vận hành liên tục.
Bên cạnh packing, Bơm dầu truyền nhiệt RY65-40-250 còn có phớt dầu cao su chịu nhiệt tại khu vực cụm ổ trục.
Phớt dầu giúp hạn chế dầu bôi trơn thoát ra ngoài và ngăn tạp chất xâm nhập vào ổ bi. Việc kết hợp phớt dầu với packing tạo thành hai vùng làm kín riêng biệt, hỗ trợ kiểm soát tốt hơn cả môi chất nóng và dầu bôi trơn.
Trục bơm quay liên tục ở tốc độ 2.900 vòng/phút nên khu vực làm kín phải đồng thời đáp ứng hai yêu cầu: giữ dầu bên trong và không cản trở chuyển động quay của trục.
Cấu trúc packing kết hợp phớt dầu giúp RY65-40-250 duy trì độ kín cần thiết mà vẫn cho phép trục vận hành ổn định.
Nếu trục bơm và trục động cơ bị lệch tâm, trục có thể dao động tại khu vực packing. Điều này làm bộ chèn mòn không đều và tăng nguy cơ rò rỉ.
Vì vậy, khả năng chống rò rỉ của Bơm dầu truyền nhiệt RY65-40-250 không chỉ phụ thuộc vào phớt mà còn liên quan chặt chẽ đến việc căn chỉnh đồng tâm chính xác.
Dòng RY được thiết kế cho môi chất có nhiệt độ cao, do đó cụm làm kín cũng được bố trí phù hợp với điều kiện nhiệt của bơm.
Phớt dầu chịu nhiệt giúp tăng khả năng thích nghi tại khu vực gần ổ trục, trong khi packing đảm nhận nhiệm vụ làm kín dầu truyền nhiệt tại nắp bơm.
Cách bố trí này giúp hạn chế ảnh hưởng của nhiệt độ cao tới khả năng giữ kín của cụm trục.
Khi bơm làm việc với dầu nóng, các chi tiết kim loại và vật liệu làm kín đều chịu giãn nở nhiệt.
Vì vậy, quá trình gia nhiệt sơ bộ có ý nghĩa quan trọng. Khi nhiệt độ tăng từ từ, trục, nắp bơm và packing có điều kiện ổn định kích thước tốt hơn, từ đó giảm nguy cơ biến dạng hoặc phát sinh rò rỉ bất thường.
Theo hướng dẫn của dòng RY, bộ làm kín có thể xuất hiện một lượng rò rỉ nhẹ khi mới đưa bơm vào vận hành.
Sau thời gian chạy rà, packing dần ổn định theo bề mặt trục và lượng rò rỉ có thể giảm xuống.
Điều quan trọng là cần theo dõi mức rò rỉ. Nếu dầu rò tăng dần, kéo dài hoặc xuất hiện bất thường, cần kiểm tra lại packing, phớt dầu, độ đồng tâm và tình trạng ổ bi.
Cụm làm kín cần được kiểm tra định kỳ cùng với trục và ổ bi.
Packing bị chai cứng, mòn hoặc biến dạng có thể làm giảm độ kín. Tương tự, phớt dầu mất đàn hồi hoặc hư hỏng sẽ ảnh hưởng tới khả năng giữ dầu tại cụm ổ trục.
Việc thay thế kịp thời các chi tiết đã mòn giúp Bơm dầu truyền nhiệt RY65-40-250 duy trì khả năng chống rò rỉ ổn định trong thời gian dài.
Ổ bi có nhiệm vụ giữ trục đúng vị trí. Nếu ổ bi bị rơ hoặc hư hỏng, trục có thể dao động và tác động trực tiếp lên packing.
Do đó, bảo dưỡng ổ bi đúng định kỳ cũng là một phần quan trọng trong việc duy trì hiệu quả chống rò rỉ của bơm.
Tính năng chống rò rỉ dầu gia nhiệt hiệu quả trên Bơm dầu truyền nhiệt RY65-40-250 chủ yếu đến từ cấu trúc làm kín kết hợp giữa packing và phớt dầu cao su chịu nhiệt.
Packing giúp kiểm soát dầu truyền nhiệt tại vị trí trục đi qua nắp bơm, trong khi phớt dầu hỗ trợ bảo vệ khu vực ổ trục và dầu bôi trơn. Khi được căn chỉnh đúng đồng tâm, gia nhiệt từ từ và bảo dưỡng định kỳ, cụm làm kín của RY65-40-250 có thể duy trì khả năng hạn chế rò rỉ ổn định trong quá trình vận hành dầu nóng.
Bơm dầu truyền nhiệt RY65-40-250 hoạt động theo nguyên lý của bơm ly tâm. Khi động cơ truyền chuyển động đến trục bơm, bánh công tác quay ở tốc độ 2.900 vòng/phút và truyền năng lượng cho dầu tải nhiệt. Quá trình này tạo ra lưu lượng dòng chảy và cột áp cần thiết để dầu tuần hoàn trong hệ thống.
Khi bánh công tác quay, dầu tải nhiệt đi vào khu vực tâm bánh công tác theo hướng trục.
Dưới tác động của chuyển động quay, dầu được gia tốc và chuyển dần từ tâm ra phía ngoài bánh công tác. Năng lượng cơ học từ động cơ vì vậy được truyền sang chất lỏng.
Đây là bước quan trọng nhất trong quá trình tạo áp suất và lưu lượng của Bơm dầu truyền nhiệt RY65-40-250.
Lưu lượng hình thành khi bánh công tác liên tục hút dầu vào vùng tâm và đẩy dầu ra phía ngoài.
Khi lượng dầu được đẩy ra khỏi bánh công tác, vùng áp suất thấp hơn hình thành tại cửa hút, tạo điều kiện để dầu từ đường ống hút tiếp tục đi vào bơm.
Quá trình hút và đẩy diễn ra liên tục, từ đó hình thành dòng dầu tuần hoàn trong hệ thống.
Tại điểm làm việc tương ứng, Bơm dầu truyền nhiệt RY65-40-250 đạt lưu lượng 25 m³/h.
Sau khi dầu nhận năng lượng từ bánh công tác, dòng dầu được dẫn qua thân bơm đến cửa xả.
Tại đây, một phần năng lượng vận tốc của dòng dầu được chuyển thành năng lượng áp suất. Nhờ đó, bơm tạo ra cột áp cần thiết để thắng trở lực của đường ống, van, co nối và các thiết bị trao đổi nhiệt trong hệ thống.
RY65-40-250 có cột áp 80 m tại điểm làm việc tương ứng với lưu lượng 25 m³/h.
Bánh công tác của Bơm dầu truyền nhiệt RY65-40-250 làm việc ở tốc độ 2.900 vòng/phút.
Tốc độ quay giúp bánh công tác truyền đủ năng lượng cho dầu tải nhiệt để tạo ra dòng chảy và áp lực cần thiết. Nếu tốc độ thực tế thấp hơn yêu cầu, lưu lượng và cột áp của bơm cũng có thể giảm.
Vì vậy, khi bơm không đạt lưu lượng hoặc áp suất mong muốn, tốc độ động cơ là một trong những yếu tố cần được kiểm tra.
Lưu lượng 25 m³/h và cột áp 80 m là một điểm làm việc xác định của RY65-40-250.
Trong thực tế, lưu lượng bơm cung cấp còn phụ thuộc vào tổng trở lực của hệ thống. Khi trở lực đường ống tăng, điểm vận hành của bơm cũng thay đổi.
Do đó, để Bơm dầu truyền nhiệt RY65-40-250 tạo đúng lưu lượng và áp lực cần thiết, đặc tính của bơm phải phù hợp với đặc tính của hệ thống tuần hoàn dầu.
Trước khi khởi động, thân bơm cần được mồi đầy dầu tải nhiệt và loại bỏ không khí bên trong.
Van hút phải được mở hoàn toàn trong quá trình vận hành. Không nên dùng van hút để điều chỉnh lưu lượng vì điều này có thể làm giảm điều kiện hút, gây xâm thực và làm dòng chảy mất ổn định.
Lưu lượng nên được điều chỉnh từ phía van xả sau khi bơm đã đạt tốc độ ổn định.

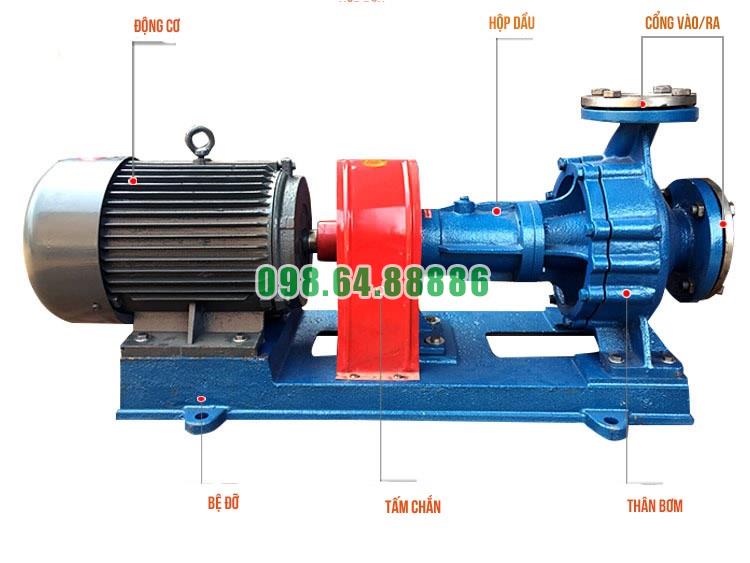

Động cơ 15 kW cung cấp năng lượng cơ học cho hệ thống truyền động. Khớp nối truyền mô-men đến trục bơm, sau đó trục làm bánh công tác quay.
Bánh công tác tiếp tục truyền năng lượng này cho dầu tải nhiệt, tạo ra lưu lượng và cột áp.
Vì vậy, toàn bộ quá trình tạo áp suất và lưu lượng phụ thuộc vào sự phối hợp ổn định giữa động cơ, khớp nối, trục bơm và bánh công tác.
Nguyên lý tạo áp suất và lưu lượng của Bơm dầu truyền nhiệt RY65-40-250 dựa trên quá trình bánh công tác quay để truyền năng lượng cho dầu tải nhiệt. Dầu được hút vào tâm bánh công tác, gia tốc ra phía ngoài và sau đó được dẫn đến cửa xả với năng lượng áp suất cao hơn.

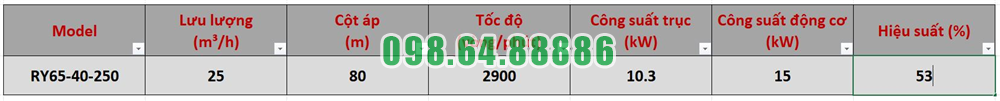

Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 có khả năng duy trì dòng dầu tuần hoàn khi được làm việc đúng điểm vận hành và điều kiện hệ thống phù hợp.

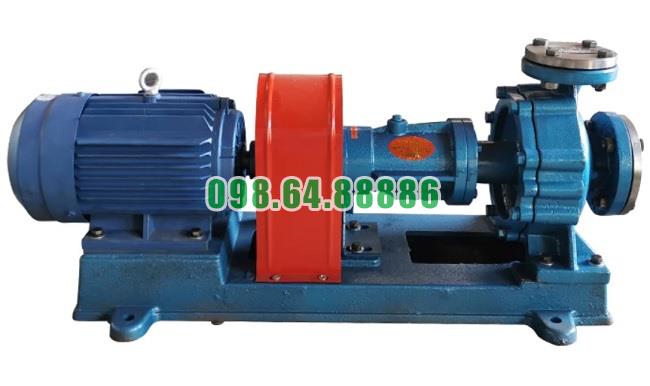

Bơm ly tâm dầu truyền nhiệt RY65-40-250 Lưu lượng 25 m3/h, cột áp 80 m, tốc độ 2900 vòng/phút, công suất 15 kW
