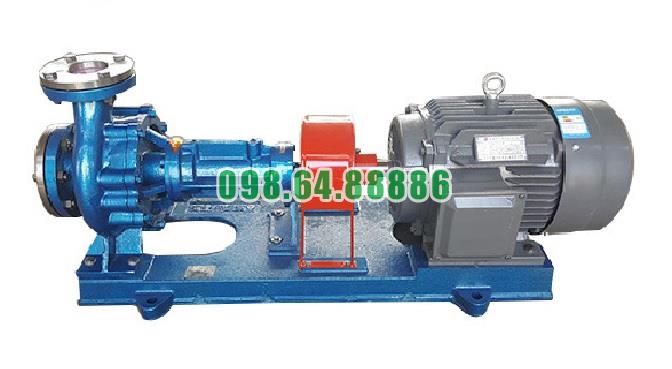

Bơm ly tâm dầu nóng RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Đặc điểm nổi bật của Bơm dầu truyền nhiệt RY25-25-160 trong hệ thống cấp nhiệt

Bơm dầu truyền nhiệt RY25-25-160 là thiết bị tuần hoàn dầu nóng dùng trong các hệ thống cấp nhiệt công nghiệp. Bơm có nhiệm vụ đưa dầu tải nhiệt từ thiết bị gia nhiệt đến khu vực sử dụng nhiệt, sau đó thu hồi dầu về để tiếp tục chu trình tuần hoàn.

Với lưu lượng 3 m³/h, cột áp 27 m, động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, RY25-25-160 phù hợp với các hệ thống cấp nhiệt quy mô nhỏ và vừa, yêu cầu dòng dầu nóng ổn định và liên tục.

Thông số phù hợp với hệ thống cấp nhiệt nhỏ và vừa

Thông số làm việc chính của Bơm dầu truyền nhiệt RY25-25-160 gồm:

• Lưu lượng: 3 m³/h.
• Cột áp: 27 m.
• Công suất động cơ: 1,5 kW.
• Tốc độ quay: 2.900 vòng/phút.
• Đường kính cửa hút: 25 mm.
• Đường kính cửa xả: 25 mm.
• Đường kính ngoài danh nghĩa bánh công tác: 160 mm.

Lưu lượng 3 m³/h giúp bơm duy trì lượng dầu tuần hoàn phù hợp cho các cụm gia nhiệt độc lập. Cột áp 27 m hỗ trợ dòng dầu vượt qua trở lực của đường ống, van, co nối và thiết bị trao đổi nhiệt trong phạm vi thiết kế.

Khả năng tuần hoàn dầu nóng liên tục

Đặc điểm nổi bật của Bơm dầu truyền nhiệt RY25-25-160 là khả năng duy trì dòng dầu nóng tuần hoàn liên tục trong hệ thống kín.

Dầu từ đường hồi đi vào cửa hút, được bánh công tác truyền năng lượng rồi đẩy ra cửa xả. Sau đó, dầu đi đến thiết bị sử dụng nhiệt, truyền nhiệt qua bề mặt trao đổi và quay trở lại bơm.

Quá trình tuần hoàn liên tục giúp:

• Vận chuyển nhiệt từ bộ gia nhiệt đến thiết bị sử dụng.
• Hạn chế dầu bị lưu lại quá lâu tại một vị trí.
• Giảm chênh lệch nhiệt độ giữa các khu vực trong hệ thống.
• Duy trì quá trình cấp nhiệt ổn định trong thời gian dài.

Bơm không trực tiếp tạo nhiệt mà đóng vai trò vận chuyển và phân phối nhiệt thông qua dầu tải nhiệt.

Cửa hút hướng trục giúp dòng dầu vào ổn định

Cửa hút của Bơm dầu truyền nhiệt RY25-25-160 được bố trí theo hướng trục. Dầu từ đường hồi đi thẳng vào khu vực tâm bánh công tác, hạn chế việc thay đổi hướng đột ngột trước khi vào bơm.

Dòng hút ổn định giúp bánh công tác tiếp nhận dầu đều hơn, từ đó hạn chế dao động lưu lượng và lực thủy lực tác động không đều lên cụm rôto.

Cách bố trí cửa hút này đặc biệt phù hợp với hệ thống cấp nhiệt tuần hoàn, nơi dòng dầu cần được duy trì liên tục và không bị gián đoạn bởi không khí hoặc túi khí trong đường ống.

Cửa xả thẳng đứng thuận tiện kết nối đường ống

Cửa xả của bơm được bố trí hướng tâm theo phương thẳng đứng. Dầu sau khi được bánh công tác tăng áp sẽ được dẫn lên cửa xả và đi vào đường ống cấp nhiệt.

Thiết kế cửa xả hướng lên trên giúp việc bố trí đường ống trong hệ thống cấp nhiệt thuận tiện hơn, đặc biệt khi tuyến ống cần đi lên bộ gia nhiệt, bồn chứa hoặc thiết bị trao đổi nhiệt.

Cách bố trí này cũng giúp cụm bơm có kết cấu gọn, dễ lắp đặt trên bệ máy trong khu vực sản xuất.

Thiết kế chuyên dụng cho dầu truyền nhiệt nhiệt độ cao

Bơm RY25-25-160 thuộc dòng bơm chuyên dùng để vận chuyển dầu tải nhiệt và các chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn.

Kết cấu của bơm được thiết kế để làm việc trong môi trường có sự thay đổi nhiệt độ lớn. Thân bơm, nắp bơm, trục và giá đỡ được bố trí để hạn chế ảnh hưởng của nhiệt đến cụm ổ bi và bộ truyền động.

Đây là điểm khác biệt quan trọng so với các loại bơm nước thông thường khi sử dụng trong hệ thống cấp nhiệt.

Tản nhiệt tự nhiên không cần nước làm mát

Bơm dầu truyền nhiệt RY25-25-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước.

Thân bơm nóng được bố trí cách cụm ổ trục thông qua nắp bơm và giá đỡ. Khoảng cách này kéo dài đường truyền nhiệt, giúp một phần nhiệt được phát tán ra không khí trước khi truyền đến ổ bi.

Thiết kế tản nhiệt tự nhiên mang lại các lợi ích:

• Không cần lắp đường cấp và hồi nước làm mát.
• Giảm số lượng thiết bị phụ trợ.
• Hạn chế nguy cơ nước xâm nhập vào dầu truyền nhiệt.
• Đơn giản hóa việc lắp đặt và bảo dưỡng.
• Phù hợp với khu vực không có sẵn nguồn nước làm mát.

Để cơ chế tản nhiệt hoạt động hiệu quả, khu vực quanh thân bơm và thân ổ trục cần được giữ thông thoáng.

Cụm trục được đỡ bằng hai ổ bi

Trục của Bơm dầu truyền nhiệt RY25-25-160 được đỡ và định vị bằng hai ổ bi đặt trong thân ổ trục.

Một ổ bi nằm gần phía bánh công tác, có nhiệm vụ giữ ổn định phần trục chịu lực thủy lực. Ổ bi còn lại nằm gần phía khớp nối, giúp giữ đầu truyền động đúng vị trí.

Hai ổ bi giúp:

• Giữ trục quay đúng tâm.
• Hạn chế bánh công tác bị đảo.
• Giảm rung động trong quá trình vận hành.
• Duy trì khe hở giữa phần quay và phần cố định.
• Bảo vệ bộ làm kín khỏi ma sát lệch tâm.

Kết cấu này hỗ trợ bơm làm việc ổn định ở tốc độ 2.900 vòng/phút.

Khớp nối mềm truyền động êm

Động cơ và trục bơm được kết nối bằng khớp nối mềm kiểu ba chấu. Khớp nối truyền mô-men từ động cơ đến bánh công tác, đồng thời hấp thụ một phần rung động và tải va đập nhỏ.

Phần tử đàn hồi nằm giữa hai nửa khớp nối giúp quá trình truyền động diễn ra êm hơn so với liên kết cứng hoàn toàn.

Khớp nối mềm còn hỗ trợ bù những sai lệch rất nhỏ giữa hai đầu trục. Tuy nhiên, bơm và động cơ vẫn phải được căn chỉnh đồng tâm chính xác để tránh rung, nóng ổ bi và mòn khớp nối.

Bộ làm kín phù hợp với môi trường dầu nóng

Bơm RY25-25-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Bộ chèn được bố trí quanh trục tại vị trí trục đi qua nắp bơm. Nhiệm vụ chính là hạn chế dầu nóng rò rỉ dọc theo trục.

Phớt dầu được lắp phía sau để tăng khả năng làm kín và bảo vệ khoang ổ trục. Sự kết hợp này giúp:

• Hạn chế thất thoát dầu truyền nhiệt.
• Bảo vệ dầu và mỡ bôi trơn trong cụm ổ bi.
• Ngăn dầu nóng đi sâu vào phần truyền động.
• Duy trì độ kín của hệ thống tuần hoàn.

Bộ chèn cần được điều chỉnh với lực ép phù hợp để vừa hạn chế rò rỉ, vừa tránh phát sinh nhiệt ma sát quá lớn.

Kết cấu chịu áp chắc chắn

Các bộ phận chịu áp của dòng bơm RY được thiết kế theo cấp áp suất 16 bar.

Kết cấu này giúp thân bơm, nắp bơm và các vị trí liên kết có độ chắc chắn cần thiết khi làm việc trong hệ thống cấp nhiệt có áp suất tuần hoàn.

Tuy nhiên, cấp chịu áp của bơm không đồng nghĩa với việc bơm phải vận hành ở áp suất tối đa. Áp suất thực tế cần phù hợp với điểm làm việc của RY25-25-160 và giới hạn của toàn bộ hệ thống đường ống.

Kết cấu gọn, thuận tiện bố trí trong dây chuyền

Bơm sử dụng kết cấu đỡ một phía, trong đó cụm bánh công tác, trục và ổ bi được bố trí thành một cụm thống nhất.

Bơm và động cơ được lắp trên cùng một bệ máy, giúp:

• Giữ vị trí tương đối giữa hai đầu trục.
• Thuận tiện căn chỉnh khớp nối.
• Giảm diện tích lắp đặt.
• Dễ kiểm tra và tháo lắp khi bảo dưỡng.
• Tăng độ cứng vững cho cụm thiết bị.

Kết cấu gọn giúp RY25-25-160 dễ tích hợp vào các cụm cấp nhiệt độc lập hoặc dây chuyền có không gian lắp đặt hạn chế.

Khả năng duy trì lưu lượng ổn định

Khi làm việc trong đúng vùng thiết kế, Bơm dầu truyền nhiệt RY25-25-160 tạo dòng dầu tương đối đều, phù hợp với yêu cầu cấp nhiệt liên tục.

Để duy trì trạng thái ổn định, lưu lượng qua bơm không nên thấp hơn 30% lưu lượng thiết kế. Với lưu lượng định mức 3 m³/h, mức lưu lượng tối thiểu tương ứng khoảng 0,9 m³/h.

Nếu thiết bị sử dụng nhiệt tạm thời không cần toàn bộ lưu lượng, hệ thống nên có đường hồi bypass để dầu vẫn lưu thông qua bơm. Điều này giúp hạn chế nóng dầu cục bộ, rung động và tiếng ồn trong thân bơm.

Phù hợp với nhiều cụm thiết bị cấp nhiệt

Trong phạm vi thông số cho phép, Bơm dầu truyền nhiệt RY25-25-160 có thể được bố trí trong các hệ thống cấp nhiệt cho:

• Bồn có áo gia nhiệt.
• Thiết bị trao đổi nhiệt.
• Cụm sấy sử dụng dầu tải nhiệt.
• Hệ thống duy trì nhiệt độ đường ống.
• Thiết bị gia nhiệt gián tiếp.
• Cụm tuần hoàn dầu nóng độc lập.

Bơm phù hợp nhất khi tổng lưu lượng và trở lực của hệ thống tương ứng với lưu lượng 3 m³/h và cột áp 27 m. Không nên sử dụng bơm cho hệ thống có yêu cầu vượt quá vùng làm việc thiết kế.

Đặc điểm nổi bật của Bơm dầu truyền nhiệt RY25-25-160 trong hệ thống cấp nhiệt là khả năng tuần hoàn dầu nóng liên tục, cửa hút hướng trục, cửa xả thẳng đứng, thiết kế tản nhiệt tự nhiên và cụm trục được đỡ chắc chắn bằng hai ổ bi.

Khớp nối mềm giúp truyền động ổn định, bộ chèn kết hợp phớt dầu hỗ trợ duy trì độ kín, còn kết cấu chịu áp 16 bar tạo độ chắc chắn cho các bộ phận tiếp xúc với môi chất.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất 1,5 kW và tốc độ quay 2.900 vòng/phút, Bơm dầu truyền nhiệt RY25-25-160 là lựa chọn phù hợp cho các hệ thống cấp nhiệt nhỏ và vừa cần dòng dầu nóng ổn định, kết cấu gọn và không sử dụng nước làm mát.

Cấu tạo chi tiết các bộ phận bên trong Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 có kết cấu bơm ly tâm trục ngang, gồm bốn nhóm chính: cụm thân bơm, cụm rôto, cụm ổ trục và cụm làm kín. Các bộ phận được bố trí liên tục từ cửa hút đến phía khớp nối, giúp dầu nóng được hút vào, tăng áp và đưa ra cửa xả.

Thân bơm

Thân bơm tạo thành khoang chứa dầu và đường dẫn dòng chính. Cửa hút được bố trí theo hướng trục, đưa dầu trực tiếp vào tâm bánh công tác. Cửa xả đặt theo hướng tâm và hướng lên trên để thu dòng dầu sau khi rời bánh công tác.

Bên trong thân bơm có khoang dẫn dòng bao quanh bánh công tác. Khoang này tiếp nhận dầu có vận tốc cao, thu gom dòng chảy và dẫn dầu đến cửa xả.

Nắp bơm

Nắp bơm liên kết với thân bơm để tạo thành buồng làm việc kín. Đây cũng là bộ phận nối thân bơm với thân ổ trục và giá đỡ.

Tại tâm nắp bơm có lỗ để trục đi qua. Xung quanh vị trí này bố trí buồng làm kín nhằm hạn chế dầu nóng rò rỉ theo chiều dọc trục.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt. Bánh được lắp trên đầu trục và quay cùng trục bơm ở tốc độ 2.900 vòng/phút.

Dầu đi vào tâm bánh công tác, sau đó di chuyển qua các rãnh cánh và được đẩy ra mép ngoài. Quá trình này làm tăng vận tốc và áp suất của dòng dầu.

Tình trạng của bánh công tác ảnh hưởng trực tiếp đến lưu lượng 3 m³/h và cột áp 27 m của bơm.

Đai ốc bánh công tác

Đai ốc bánh công tác được lắp tại đầu trục để cố định bánh công tác. Chi tiết này giữ bánh công tác không bị lỏng hoặc dịch chuyển khi quay ở tốc độ cao.

Đai ốc phải được lắp chắc chắn để bảo đảm bánh công tác luôn nằm đúng vị trí trong thân bơm.

Trục bơm

Trục bơm truyền mô-men từ động cơ đến bánh công tác. Một đầu trục mang bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối mềm.

Trên trục có các vị trí lắp ổ bi, vòng dầu, phớt dầu và các chi tiết định vị. Trục phải có độ thẳng và độ đồng tâm cao để cụm rôto quay ổn định, không cọ xát với các bộ phận cố định.

Cụm rôto

Cụm rôto gồm:

• Trục bơm.
• Bánh công tác.
• Đai ốc giữ bánh công tác.

Đây là toàn bộ nhóm chi tiết quay bên trong Bơm dầu truyền nhiệt RY25-25-160. Cụm rôto nhận chuyển động từ động cơ và truyền năng lượng cho dầu.

Độ cân bằng của cụm rôto quyết định mức rung, tiếng ồn và độ ổn định của bơm khi vận hành.

Hai ổ bi đỡ trục

Bên trong thân ổ trục có hai bộ ổ bi dùng để đỡ và định vị trục bơm.

Ổ bi phía bánh công tác chịu tải từ cụm bánh công tác và hỗ trợ giữ đầu trục phía buồng bơm. Ổ bi phía khớp nối giữ đầu trục truyền động và giúp trục duy trì đúng tâm với động cơ.

Hai ổ bi có các chức năng chính:

• Đỡ trọng lượng trục và bánh công tác.
• Giảm ma sát khi trục quay.
• Hạn chế độ võng của trục.
• Tiếp nhận tải hướng kính và tải dọc trục.
• Giữ cụm rôto quay đúng vị trí.

Thân ổ trục

Thân ổ trục là vỏ chứa hai ổ bi và các bộ phận bôi trơn. Chi tiết này liên kết với nắp bơm và giá đỡ, tạo thành cụm đỡ cho toàn bộ trục.

Bên trong thân ổ trục có không gian dành cho dầu hoặc mỡ bôi trơn. Kết cấu này giúp ổ bi làm việc ổn định và hạn chế ma sát trong quá trình trục quay liên tục.

Ống dẫn dầu

Ống dẫn dầu có nhiệm vụ đưa dầu bôi trơn đến khu vực cần thiết trong cụm ổ trục. Dòng dầu hỗ trợ giảm ma sát và đưa một phần nhiệt ra khỏi bề mặt làm việc.

Ống dẫn dầu phải thông thoáng để ổ bi luôn nhận đủ lượng dầu bôi trơn cần thiết.

Vòng dầu

Vòng dầu nằm trong cụm ổ trục và chuyển động theo trục. Khi trục quay, vòng dầu mang dầu từ khoang chứa lên các bề mặt cần bôi trơn.

Chi tiết này giúp dầu được phân bố đều hơn trong thân ổ trục, hạn chế hiện tượng ổ bi bị thiếu dầu khi bơm vận hành.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp ở đầu thân ổ trục. Bộ phận này giữ ổ bi và các chi tiết bên trong không bị dịch chuyển khỏi vị trí.

Nắp chặn cũng góp phần giữ chất bôi trơn trong khoang ổ trục và hạn chế bụi bẩn từ bên ngoài đi vào.

Giá đỡ

Giá đỡ liên kết cụm thân bơm với thân ổ trục và bệ máy. Bộ phận này giúp duy trì khoảng cách và vị trí chính xác giữa bánh công tác, trục và ổ bi.

Giá đỡ còn tạo khoảng cách giữa buồng dầu nóng với cụm ổ trục, hỗ trợ phân tán nhiệt trước khi nhiệt truyền sâu đến ổ bi và phớt dầu.

Bộ chèn làm kín

Bộ chèn làm kín được bố trí trong buồng làm kín quanh trục bơm. Nhiệm vụ của bộ chèn là hạn chế dầu truyền nhiệt thoát ra theo khe hở giữa trục và nắp bơm.

Vật liệu chèn ôm quanh trục nhưng vẫn cho phép trục quay. Độ nén của bộ chèn phải phù hợp để vừa bảo đảm độ kín, vừa không tạo ma sát quá lớn.

Phớt dầu

Phớt dầu được lắp tại khu vực cụm ổ trục. Chi tiết này giúp giữ dầu hoặc mỡ bôi trơn bên trong, đồng thời hạn chế bụi và tạp chất xâm nhập vào ổ bi.

Mép phớt tiếp xúc với bề mặt trục nên yêu cầu bề mặt trục phải nhẵn. Phớt dầu cũng phải có khả năng chịu ảnh hưởng của nhiệt truyền từ phía thân bơm.

Sự phối hợp giữa các bộ phận

Khi động cơ hoạt động, chuyển động được truyền qua khớp nối đến trục bơm. Trục kéo bánh công tác quay, còn hai ổ bi giữ cụm rôto đúng tâm.

Dầu đi vào cửa hút, đến tâm bánh công tác, chuyển động qua các rãnh cánh và được đẩy vào khoang thân bơm. Sau đó, dầu được thu gom và đưa ra cửa xả.

Trong suốt quá trình này, bộ chèn làm kín hạn chế dầu rò theo trục, phớt dầu giữ chất bôi trơn, còn thân ổ trục và giá đỡ duy trì sự ổn định của cụm quay.

Cấu tạo bên trong Bơm dầu truyền nhiệt RY25-25-160 gồm thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, hai ổ bi, thân ổ trục, ống dẫn dầu, vòng dầu, nắp chặn ổ trục, giá đỡ, bộ chèn làm kín và phớt dầu.

Bánh công tác và trục tạo thành cụm rôto để truyền năng lượng cho dầu. Cụm ổ trục giữ rôto quay ổn định, trong khi bộ chèn và phớt dầu duy trì độ kín tại vị trí trục đi qua thân bơm. Sự phối hợp chính xác giữa các chi tiết giúp RY25-25-160 vận hành đúng lưu lượng, cột áp và tốc độ thiết kế.
