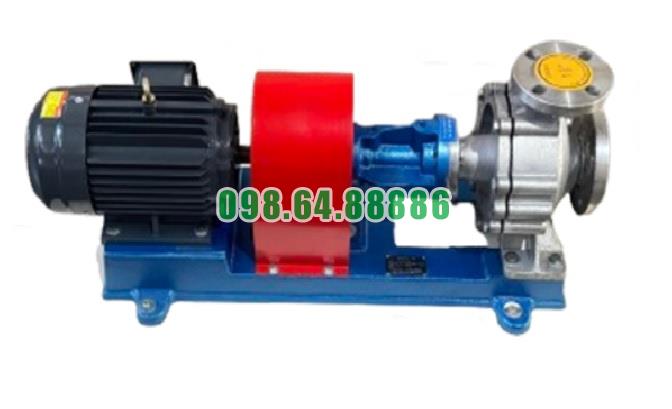

Bơm dầu truyền nhiệt chịu nhiệt cao RY20-20-100 cột áp 10 m, tốc độ 2.800 vòng/phút

Quá trình chuyển hóa năng lượng quay thành áp suất trong Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 hoạt động theo nguyên lý ly tâm. Năng lượng quay từ động cơ được truyền đến bánh công tác, sau đó chuyển thành động năng và áp suất để đưa dầu truyền nhiệt lưu thông trong hệ thống.

Truyền năng lượng từ động cơ đến bánh công tác

Động cơ công suất 0,75 kW tạo chuyển động quay và truyền mô-men qua khớp nối mềm đến trục bơm. Trục làm bánh công tác quay ổn định với tốc độ khoảng 2.800 vòng/phút.

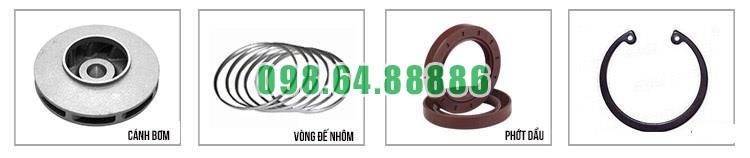

Bánh công tác làm tăng vận tốc dòng dầu

Dầu truyền nhiệt đi vào cửa hút hướng trục và đến tâm bánh công tác. Khi bánh công tác quay, các cánh bơm cuốn dầu chuyển động từ tâm ra mép ngoài. Dòng dầu nhận năng lượng cơ học nên vận tốc tăng nhanh.

Tại giai đoạn này, năng lượng quay của bánh công tác chủ yếu được chuyển thành động năng của dòng dầu.

Lực ly tâm đẩy dầu ra ngoài

Khi dầu chuyển động theo bánh công tác, lực ly tâm đẩy môi chất từ vùng tâm có áp suất thấp ra vùng mép ngoài có áp suất cao hơn. Dầu liên tục rời khỏi bánh công tác, đồng thời tạo điều kiện để lượng dầu mới đi vào cửa hút.

Quá trình này giúp bơm hình thành dòng chảy liên tục trong buồng bơm.

Thân bơm chuyển động năng thành áp suất

Sau khi rời bánh công tác, dầu đi vào khoang dẫn của thân bơm. Tiết diện dòng chảy tăng dần làm vận tốc dầu giảm xuống. Phần động năng bị giảm được chuyển hóa thành áp năng.

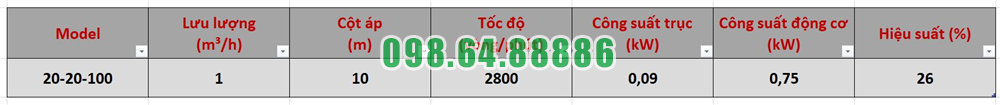

Nhờ quá trình này, dầu tại cửa xả có áp suất cao hơn cửa hút, giúp Bơm dầu truyền nhiệt RY20-20-100 tạo cột áp khoảng 10 m tại lưu lượng 1 m³/h.

Dầu được đẩy vào hệ thống tuần hoàn

Dòng dầu sau khi được tăng áp đi ra cửa xả hướng thẳng đứng và tiếp tục lưu thông qua đường ống, thiết bị gia nhiệt hoặc bộ trao đổi nhiệt. Chu trình hút, tăng tốc và tăng áp diễn ra liên tục khi bánh công tác quay.

Trong Bơm dầu truyền nhiệt RY20-20-100, năng lượng quay từ động cơ được truyền đến bánh công tác, chuyển thành động năng của dòng dầu rồi tiếp tục chuyển thành áp suất trong thân bơm. Quá trình chuyển hóa này giúp bơm duy trì lưu lượng 1 m³/h và cột áp 10 m, đáp ứng yêu cầu tuần hoàn dầu nóng trong hệ thống gia nhiệt.

Kiểu dáng gọn nhẹ, dễ dàng di chuyển và lắp đặt Bơm dầu truyền nhiệt RY20-20-100

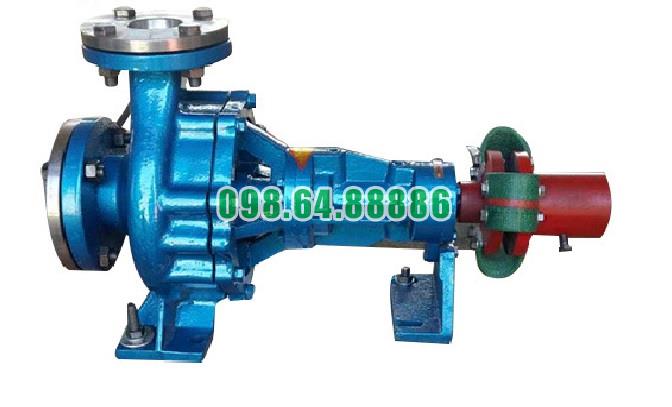

Bơm dầu truyền nhiệt RY20-20-100 có kích thước nhỏ, kết cấu trục ngang và công suất động cơ 0,75 kW. Đây là model lưu lượng thấp nên cụm bơm không chiếm nhiều diện tích, phù hợp với các hệ thống tuần hoàn dầu nóng quy mô nhỏ.

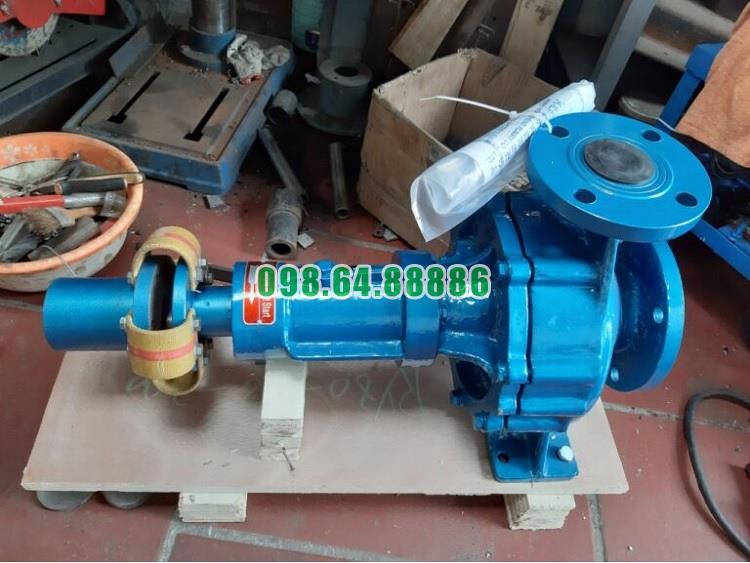

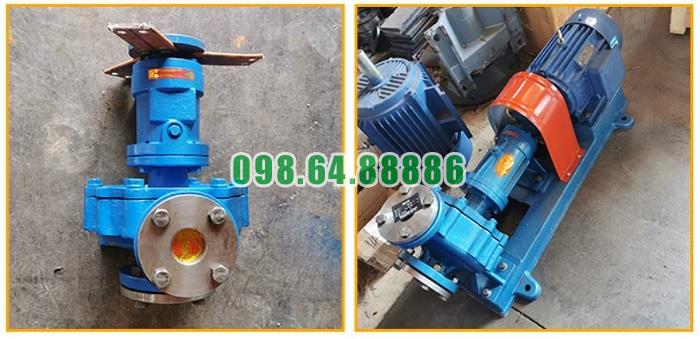

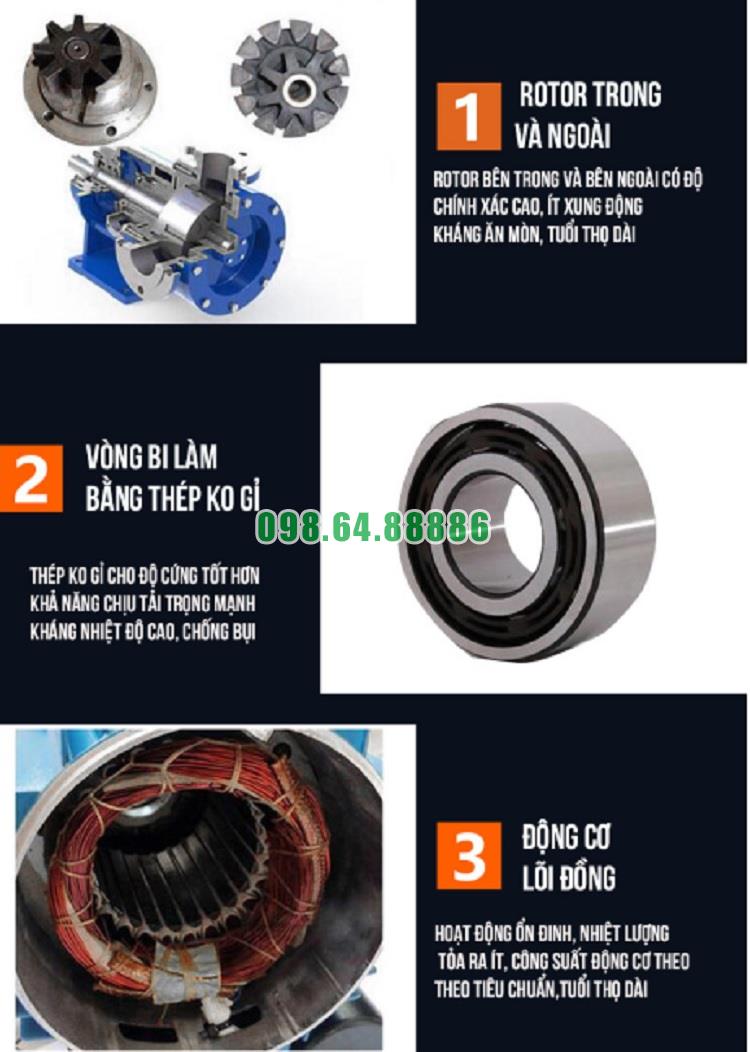

Kết cấu đầu bơm gọn

Thân bơm, bánh công tác, trục và cụm ổ bi được bố trí liên tiếp theo phương ngang. Các bộ phận liên kết thành một cụm thống nhất, không cần bố trí thêm hệ thống làm mát bằng nước cồng kềnh.

Thiết kế tản nhiệt tự nhiên giúp giảm số lượng đường ống, van và phụ kiện phụ trợ quanh bơm. Nhờ đó, khu vực lắp đặt thông thoáng và thuận tiện hơn khi kiểm tra thiết bị.

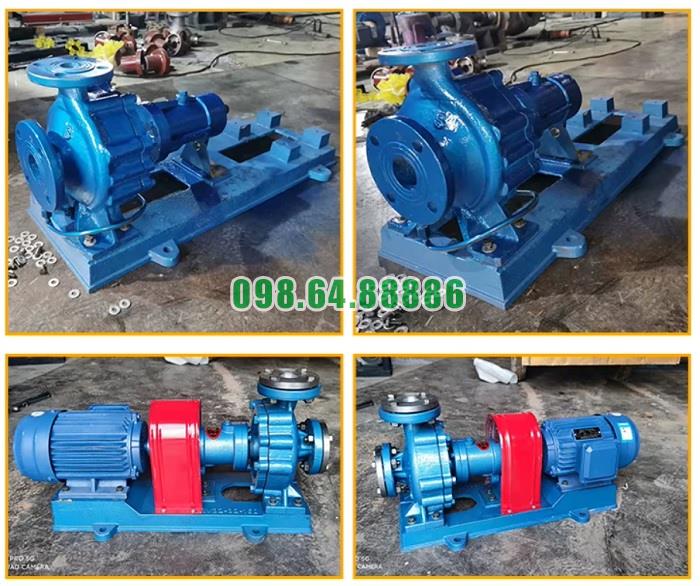

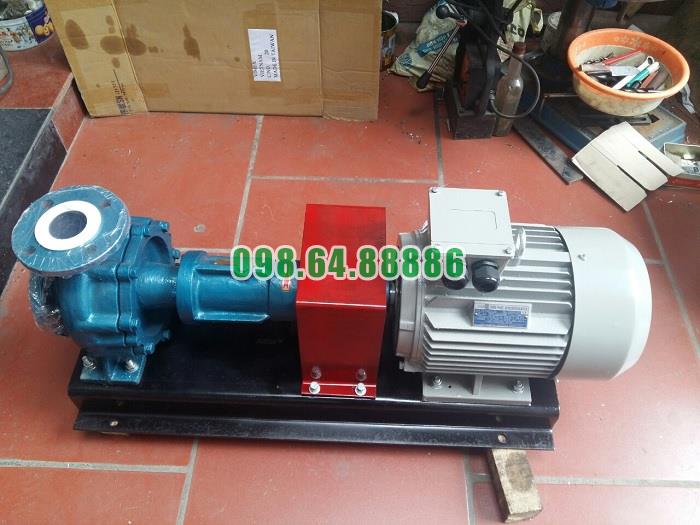

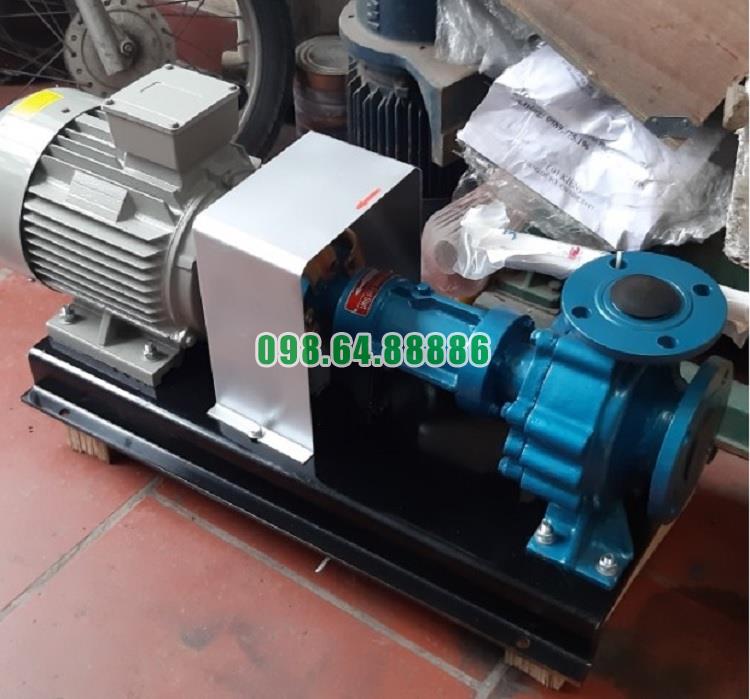

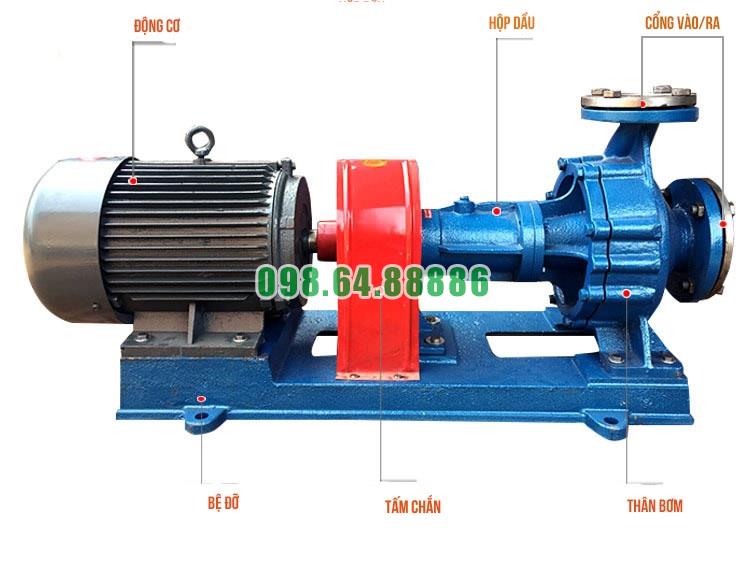

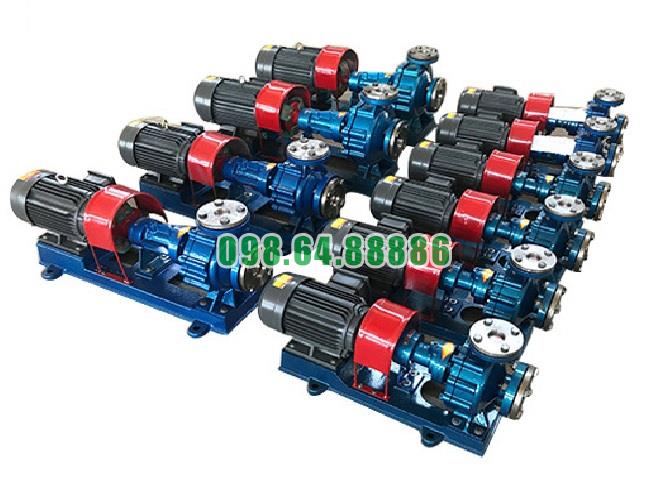

Bơm và động cơ lắp trên cùng bệ máy

Đầu bơm và động cơ được kết nối bằng khớp nối mềm, đồng thời cố định trên cùng một bệ máy. Cách bố trí này giúp:

• Giữ ổn định vị trí giữa bơm và động cơ.
• Thuận tiện di chuyển toàn bộ cụm máy.
• Rút ngắn thời gian lắp đặt tại công trình.
• Dễ căn chỉnh đồng tâm giữa hai trục.
• Hạn chế phải lắp ráp từng bộ phận riêng lẻ.

Dễ dàng vận chuyển đến vị trí lắp đặt

Do có kích thước nhỏ và kết cấu tập trung trên một bệ chung, Bơm dầu truyền nhiệt RY20-20-100 dễ vận chuyển trong nhà xưởng. Cụm bơm có thể được đưa vào những khu vực có không gian hạn chế mà không cần thiết bị nâng hạ công suất lớn như các model RY kích thước lớn.

Tuy nhiên, khi di chuyển cần nâng tại vị trí bệ máy, không kéo trực tiếp vào khớp nối, động cơ hoặc mặt bích của bơm.

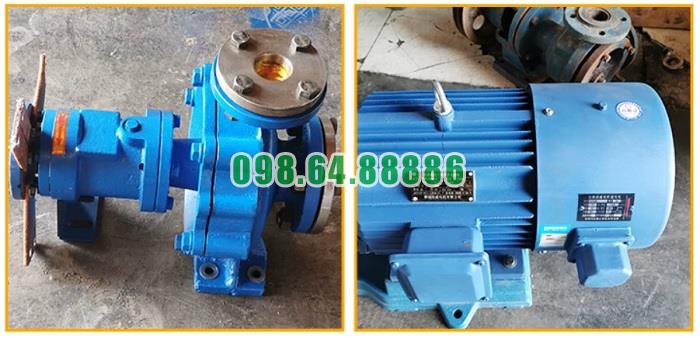

Thuận tiện kết nối đường ống

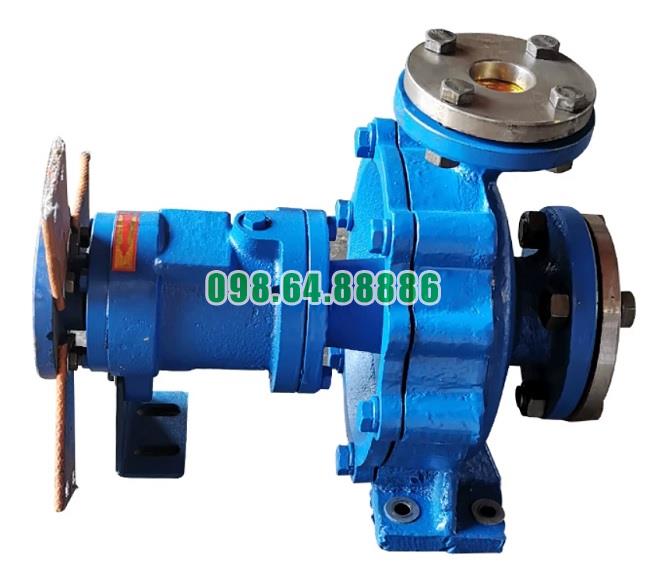

Bơm có cửa hút và cửa xả danh nghĩa 20 mm. Cửa hút được bố trí theo phương ngang, cùng hướng với trục bơm; cửa xả hướng thẳng đứng lên trên.

Cách bố trí này giúp đường ống hút có thể nối trực tiếp vào đầu bơm, trong khi đường ống xả dễ dẫn lên hệ thống tuần hoàn. Các đường ống cần có giá đỡ độc lập để không truyền trọng lượng lên thân bơm.

Phù hợp với không gian lắp đặt nhỏ

Kiểu dáng gọn của Bơm dầu truyền nhiệt RY20-20-100 phù hợp với:

• Bộ gia nhiệt dầu độc lập.
• Máy điều nhiệt khuôn.
• Bồn gia nhiệt dung tích nhỏ.
• Hệ thống thử nghiệm dầu tải nhiệt.
• Dây chuyền có đường ống tuần hoàn ngắn.
• Khu vực kỹ thuật có diện tích hạn chế.

Khoảng trống cần thiết chủ yếu được bố trí quanh khớp nối và cụm ổ trục để phục vụ kiểm tra, bôi trơn và tháo lắp.

Lắp đặt đơn giản trên nền máy

Khi lắp đặt, toàn bộ cụm Bơm dầu truyền nhiệt RY20-20-100 được đặt lên móng hoặc khung đỡ chắc chắn. Bệ máy được cân bằng trước khi siết bu lông móng.

Sau khi cố định, cần kiểm tra lại độ đồng tâm giữa trục động cơ và trục bơm. Việc lắp bơm và động cơ trên cùng bệ giúp quá trình căn chỉnh nhanh và chính xác hơn.

Bơm dầu truyền nhiệt RY20-20-100 có kiểu dáng nhỏ gọn, kết cấu trục ngang và sử dụng cơ chế tản nhiệt tự nhiên nên không cần nhiều thiết bị phụ trợ. Đầu bơm và động cơ được lắp trên cùng một bệ, giúp cụm máy dễ vận chuyển, định vị và kết nối đường ống.

Thiết kế này đặc biệt phù hợp với các hệ thống tuần hoàn dầu nóng quy mô nhỏ, không gian hạn chế và yêu cầu lắp đặt nhanh chóng.
