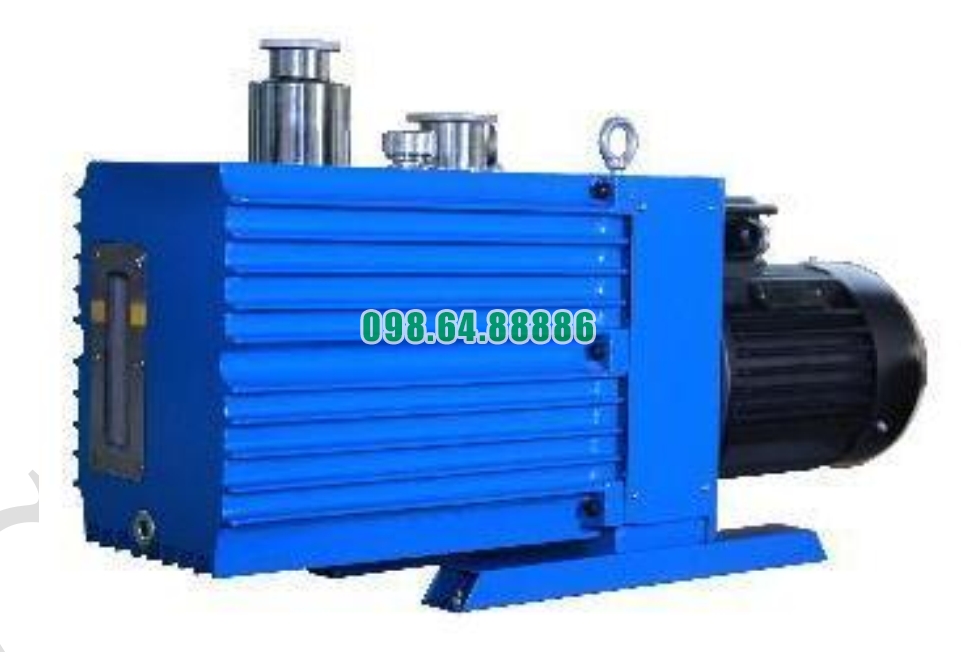

Bơm sơ cấp model 2XZ-25C

Cấu tạo trục quay và gioăng phớt của Bơm chân không cánh gạt model 2XZ-25C

Trong bơm chân không cánh gạt model 2XZ-25C, trục quay cùng hệ thống gioăng – phớt làm kín là hai bộ phận quan trọng ảnh hưởng trực tiếp đến độ kín, hiệu suất hút và độ bền tổng thể của thiết bị. Thiết kế chính xác và vật liệu chất lượng cao giúp bơm vận hành ổn định, ít rò rỉ và kéo dài tuổi thọ.

Trục quay – trung tâm truyền động của bơm

Trục quay được kết nối trực tiếp với động cơ để truyền chuyển động quay cho rotor. Trục phải chịu lực lớn khi vận hành, vì vậy nó được thiết kế với độ cứng cao, chống cong vênh và đảm bảo độ ổn định trong suốt quá trình làm việc.

Vật liệu chế tạo trục quay

Trục quay thường được làm từ thép hợp kim chất lượng cao, được xử lý nhiệt để:

• Tăng độ bền kéo và độ cứng

• Chống mài mòn

• Hạn chế biến dạng nhiệt

Bề mặt trục được mài nhẵn để giảm ma sát với phớt và giúp phớt duy trì độ kín lâu dài.

Thiết kế lệch tâm của trục và rotor

Trục quay gắn với rotor theo dạng lệch tâm bên trong buồng bơm. Thiết kế này tạo nên sự thay đổi thể tích trong buồng bơm, giúp quá trình hút – nén – xả khí diễn ra liên tục. Đây là nguyên lý quan trọng để bơm cánh gạt tạo ra áp suất chân không sâu và ổn định.

Hệ thống gioăng – phớt làm kín

Gioăng và phớt là bộ phận quan trọng giúp ngăn dầu và khí rò rỉ, đặc biệt ở khu vực trục quay. Chúng được bố trí tại các vị trí ghép nối và cổng hút – xả để đảm bảo độ kín tuyệt đối.

Phớt trục làm kín

Phớt trục của model 2XZ-25C thường gồm:

• Vòng ma sát bằng carbon, gốm hoặc vật liệu chịu mài mòn

• Lò xo tạo áp lực ép giữ phớt áp sát trục

• Vỏ phớt bằng thép hoặc hợp kim

• Gioăng phụ bằng cao su chịu dầu như Viton hoặc NBR

Phớt trục có nhiệm vụ:

• Ngăn dầu thoát ra ngoài

• Ngăn khí lọt vào buồng bơm

• Chịu được nhiệt độ cao sinh ra từ ma sát trục quay

Gioăng cao su (O-ring)

Gioăng thường làm từ các vật liệu:

• Viton (FKM) chịu nhiệt và chịu hóa chất tốt

• NBR cao cấp có khả năng đàn hồi và kháng dầu

• EPDM dùng ở vị trí tiếp xúc hơi nước nhẹ

Gioăng được đặt ở:

• Các mặt ghép thân bơm

• Nắp bơm

• Cửa xả và cửa hút

• Đường hồi dầu

Vai trò của chúng là ngăn rò rỉ dầu, khí và giữ bơm vận hành ổn định trong thời gian dài.

Sự phối hợp giữa trục quay và phớt làm kín

Khi bơm hoạt động:

• Trục quay với tốc độ cao nhưng bề mặt mịn hạn chế mòn phớt

• Phớt ép sát vào trục duy trì độ kín

• Dầu chân không bôi trơn, làm mát và giảm ma sát

Sự kết hợp này đảm bảo bơm duy trì lực hút mạnh, hạn chế rò rỉ và tăng tuổi thọ cho cả trục lẫn phớt.

Cấu tạo trục quay của bơm chân không cánh gạt 2XZ-25C được chế tạo từ thép hợp kim chất lượng cao, thiết kế lệch tâm tối ưu giúp tạo chân không sâu. Hệ thống gioăng – phớt sử dụng các vật liệu chịu nhiệt, chịu dầu như Viton, NBR và carbon-gốm, giúp ngăn rò rỉ dầu và khí hiệu quả. Nhờ sự kết hợp giữa trục quay vững chắc và gioăng – phớt làm kín bền bỉ, model 2XZ-25C có độ ổn định cao và tuổi thọ vượt trội.

Vật liệu chế tạo thân và cánh gạt Bơm chân không cánh gạt model 2XZ-25C

Trong bơm chân không cánh gạt model 2XZ-25C, vật liệu chế tạo thân bơm và cánh gạt đóng vai trò quyết định đến độ bền, độ kín chân không, khả năng chịu nhiệt, chống mài mòn và tuổi thọ của thiết bị. Việc lựa chọn vật liệu phù hợp giúp bơm hoạt động ổn định, duy trì chân không sâu và vận hành liên tục trong thời gian dài.

1. Vật liệu chế tạo thân bơm
Thân bơm chân không 2XZ-25C thường được sản xuất từ hai loại vật liệu chính, tùy vào phiên bản và tiêu chuẩn của nhà sản xuất:

• Gang xám (Cast Iron):
  Đây là vật liệu phổ biến nhất nhờ độ cứng cao, khả năng chịu mài mòn tốt và độ ổn định cơ học tuyệt vời. Gang xám giúp thân bơm:

  • Giảm rung khi vận hành

  • Chống biến dạng dưới áp lực

  • Tăng độ kín khí của buồng bơm
    Với cấu trúc vững chắc, thân bơm gang đặc biệt thích hợp cho môi trường vận hành liên tục.

• Hợp kim nhôm (Aluminum Alloy):
  Một số phiên bản 2XZ-25C dùng nhôm đúc nguyên khối nhằm giảm trọng lượng và cải thiện khả năng tản nhiệt. Hợp kim nhôm có ưu điểm:

  • Nhẹ

  • Chống oxi hóa

  • Tản nhiệt nhanh

  • Dễ gia công với độ chính xác cao
    Nhôm đúc áp lực cao giúp thân bơm vừa bền vừa nhẹ, phù hợp cho các ứng dụng yêu cầu di chuyển hoặc lắp đặt linh hoạt.

2. Vật liệu chế tạo cánh gạt
Cánh gạt là bộ phận làm việc trực tiếp trong buồng bơm, chịu ma sát liên tục và tốc độ quay cao, nên vật liệu chế tạo phải đảm bảo độ bền, tự bôi trơn và chống mài mòn mạnh. Các vật liệu dùng cho cánh gạt bao gồm:

• Than graphite (Carbon Graphite):
  Đây là vật liệu tiêu chuẩn cho cánh gạt trong bơm chân không dầu. Graphite có các đặc tính nổi bật:

  • Tự bôi trơn tốt

  • Ma sát thấp

  • Chịu nhiệt và chịu lực

  • Ít mài mòn buồng bơm
    Nhờ các ưu điểm này, graphite giúp cánh gạt hoạt động êm và bền bỉ trong môi trường dầu chân không.

• Nhựa phenolic tăng cường sợi (Phenolic Resin + Fiber):
  Một số cánh gạt sử dụng vật liệu nhựa phenolic kết hợp sợi (cotton hoặc sợi thủy tinh). Đặc điểm:

  • Trọng lượng nhẹ

  • Chịu mài mòn tốt

  • Giá thành hợp lý

  • Hoạt động ổn định trong dầu
    Vật liệu này phù hợp cho các bơm công suất trung bình, giúp giảm chi phí bảo dưỡng.

• Composite carbon cao cấp:
  Một số phiên bản cánh gạt nâng cấp sử dụng vật liệu composite kết hợp carbon và polymer kỹ thuật. Ưu điểm gồm:

  • Cực kỳ bền

  • Chịu nhiệt cao

  • Trọng lượng nhẹ

  • Tuổi thọ dài khi chạy 24/7
    Đây là lựa chọn lý tưởng trong môi trường công nghiệp cường độ cao.

3. Tầm quan trọng của việc lựa chọn vật liệu đúng
Việc sử dụng vật liệu phù hợp cho thân bơm và cánh gạt giúp đảm bảo:

• Khả năng tạo chân không sâu và ổn định

• Hạn chế mài mòn khi vận hành liên tục

• Giảm tiêu hao dầu bôi trơn

• Tối ưu độ bền và thời gian bảo dưỡng

• Vận hành êm, ít tiếng ồn và ít rung chấn

Nhờ vào các vật liệu phù hợp, bơm 2XZ-25C có thể hoạt động bền bỉ trong nhiều môi trường khác nhau và đáp ứng tốt nhu cầu của các hệ thống chân không.

Thân bơm chân không cánh gạt 2XZ-25C thường được chế tạo từ gang xám hoặc hợp kim nhôm để tối ưu độ bền và khả năng tản nhiệt. Trong khi đó, cánh gạt được làm từ graphite, nhựa phenolic hoặc composite cao cấp nhằm đảm bảo khả năng tự bôi trơn, chịu ma sát và tạo chân không hiệu quả. Sự lựa chọn vật liệu này giúp bơm đạt hiệu suất cao, hoạt động ổn định và có tuổi thọ dài trong hầu hết các ứng dụng chân không.

Thông số kỹ thuật của máy bơm chân không 2XZ-25C

Đường cong hiệu suất của máy bơm chân không 2XZ-25C

Kích thước bản vẽ máy bơm chân không 2XZ-25C

Hình ảnh thực tế của máy bơm chân không 2XZ-25C
