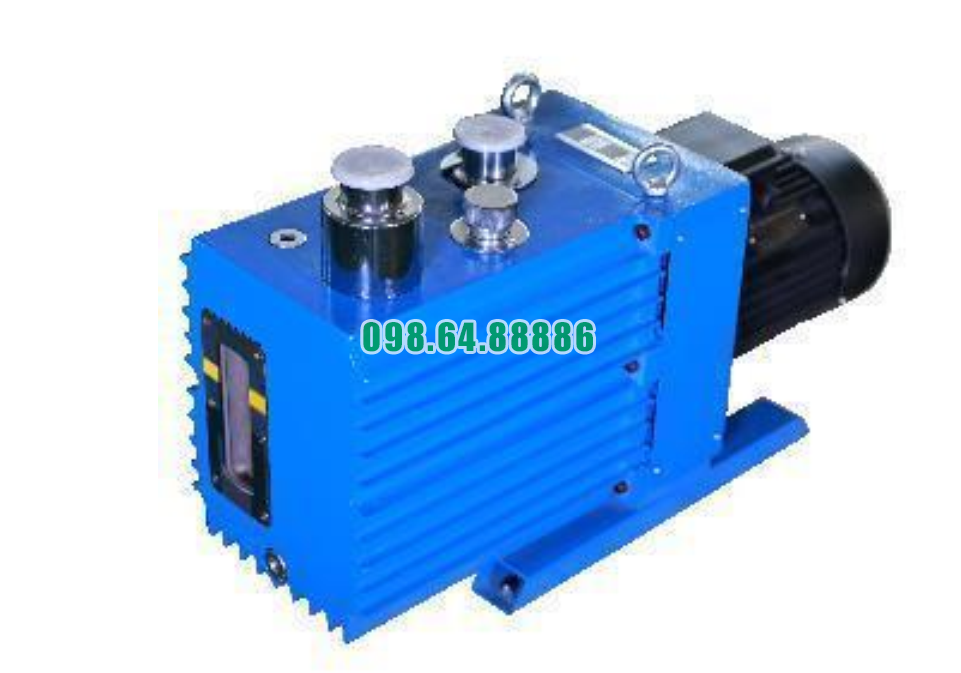

Bơm chân không hỗ trợ model 2XZ-15C

Nguyên tắc thiết kế tối ưu của bơm chân không bôi trơn dầu model 2XZ-15C

Bơm chân không bôi trơn dầu model 2XZ-15C được thiết kế dựa trên nhiều nguyên tắc kỹ thuật tối ưu nhằm đạt hiệu suất cao, độ bền lâu và vận hành ổn định trong nhiều điều kiện làm việc. Những nguyên tắc này được áp dụng xuyên suốt từ cấu trúc cơ khí, hệ thống bôi trơn đến cách tối ưu hóa luồng khí và vận hành.

1. Tối ưu hóa dòng khí trong buồng bơm

Thiết kế buồng hút và buồng nén theo nguyên tắc:

• Dòng khí di chuyển ngắn và liền mạch

• Giảm tổn thất áp suất trong quá trình hút

• Tăng hiệu quả nén và xả khí

Việc tối ưu đường khí giúp bơm đạt chân không sâu và ổn định hơn.

2. Sử dụng cơ chế rôto lệch tâm để tạo khoang khí lớn – nhỏ hợp lý

Bơm 2XZ-15C áp dụng nguyên tắc lệch tâm chuẩn xác giữa rôto và thân bơm:

• Tạo ra sự thay đổi thể tích hiệu quả

• Giúp quá trình hút – nén – xả diễn ra đều

• Giảm rung và tiếng ồn do cân bằng lực tốt hơn

Đây là nguyên tắc cốt lõi trong thiết kế cánh gạt quay.

3. Thiết kế hai cấp hút để tăng hiệu suất nén

Theo nguyên tắc tăng áp tuần tự:

• Cấp đầu giảm áp suất nhanh

• Cấp sau tạo chân không sâu hơn

Cấu trúc hai cấp tối ưu hơn loại một cấp, giúp đạt áp suất cuối thấp và ổn định.

4. Tối ưu hóa hệ thống bôi trơn và làm kín dầu

Nguyên tắc thiết kế hệ thống dầu của 2XZ-15C tập trung vào:

• Bôi trơn áp lực, dầu được phân phối đều

• Làm kín khe hở để giảm rò rỉ khí

• Hấp thụ và truyền nhiệt hiệu quả

• Hạn chế ma sát để giảm hao mòn cánh gạt

Hệ thống dầu là yếu tố then chốt giúp bơm bền và tạo chân không sâu.

5. Giảm ma sát bằng vật liệu cánh gạt tối ưu

Cánh gạt của 2XZ-15C được làm từ vật liệu:

• Chịu nhiệt

• Chống mài mòn

• Trọng lượng nhẹ

Nguyên tắc là phải đảm bảo cánh gạt trượt êm, ép sát thành buồng nhưng không gây mài mòn quá mức.

6. Động cơ dẫn động trực tiếp giúp giảm tổn thất truyền động

Thiết kế không dùng dây đai theo nguyên tắc:

• Truyền lực trực tiếp, mạnh và chính xác

• Không trượt, không hao lực

• Giảm rung và tiếng ồn

• Giảm yêu cầu bảo trì

Điều này giúp bơm vận hành mượt trong thời gian dài.

7. Giảm rung bằng thiết kế cân bằng động

Các chi tiết quay được cân bằng động chính xác:

• Đảm bảo chuyển động trơn tru

• Hạn chế rung khi rôto quay ở tốc độ cao

• Tăng tuổi thọ ổ trục và cánh gạt

Nguyên tắc này đặc biệt quan trọng với bơm cánh gạt.

8. Tối ưu tản nhiệt để máy vận hành ổn định

Tản nhiệt được thiết kế dựa trên:

• Hệ thống rãnh tản nhiệt trên thân bơm

• Quạt gió gắn trực tiếp với động cơ

• Dầu bôi trơn làm mát từ bên trong

Nhờ đó nhiệt độ luôn được giữ trong mức an toàn.

9. Thiết kế gọn nhẹ nhưng chắc chắn

Nguyên tắc thiết kế tổng thể:

• Khung máy nhỏ gọn, tiết kiệm diện tích

• Trọng lượng hợp lý, dễ di chuyển

• Thân bơm đúc nguyên khối để tăng độ chắc chắn

Giúp bơm phù hợp nhiều môi trường làm việc khác nhau.

Nguyên tắc thiết kế tối ưu của bơm chân không bôi trơn dầu model 2XZ-15C dựa trên sự kết hợp giữa cơ chế cánh gạt hai cấp, hệ thống bôi trơn làm kín hiệu quả, truyền động trực tiếp, tối ưu hóa luồng khí và giảm rung – giảm ồn. Nhờ những nguyên tắc kỹ thuật này, 2XZ-15C đạt hiệu suất cao, vận hành bền bỉ và là lựa chọn đáng tin cậy trong công nghiệp và phòng thí nghiệm

Cấu tạo gioăng phớt của Bơm chân không bôi trơn dầu model 2XZ-15C

Gioăng phớt trục (Oil Seal / Shaft Seal)

Gioăng phớt trục là bộ phận quan trọng nhất trong hệ thống làm kín của bơm chân không bôi trơn dầu model 2XZ-15C. Phớt này thường được làm từ cao su chịu dầu hoặc vật liệu tổng hợp đàn hồi, có lõi kim loại tăng độ cứng. Nhiệm vụ chính của gioăng phớt trục là ngăn dầu chân không không rò rỉ ra ngoài theo trục động cơ và ngăn không khí lọt ngược vào buồng bơm. Nhờ thiết kế ôm sát trục rotor, phớt đảm bảo độ kín ổn định trong suốt quá trình vận hành ở tốc độ cao.

Gioăng làm kín buồng bơm

Gioăng làm kín giữa hai nửa thân bơm hoặc giữa mặt bích và buồng bơm được làm từ vật liệu chịu nhiệt, chống dầu như cao su NBR, Viton hoặc vật liệu tấm chịu áp suất. Bộ phận này đảm bảo không xảy ra rò rỉ khí trong quá trình bơm hoạt động, đồng thời chịu được áp suất chênh lệch giữa bên trong buồng bơm và môi trường ngoài.

Gioăng mặt bích cửa hút và cửa xả

Ở cửa hút và cửa xả của bơm, gioăng phớt có nhiệm vụ làm kín mối nối giữa bơm và đường ống chân không. Thông thường, các gioăng này có dạng vòng tròn, đệm phẳng hoặc đệm cao su. Chúng giúp khí không bị thất thoát khi đi vào hoặc thoát ra khỏi buồng bơm, đồng thời bảo vệ hiệu suất hút trong quá trình vận hành liên tục.

Gioăng phớt nắp tách dầu

Bơm chân không bôi trơn dầu model 2XZ-15C thường có bộ phận tách dầu để ngăn hơi dầu thoát theo khí xả. Nắp tách dầu được lắp với gioăng cao su đàn hồi nhằm duy trì độ kín tuyệt đối. Nếu gioăng này hở, dầu có thể rò rỉ hoặc hơi dầu thoát ra môi trường, ảnh hưởng đến hiệu quả tách dầu và độ sạch của khí xả.

Gioăng làm kín trong hệ thống van hút – van xả

Hệ thống van hút và van xả sử dụng các gioăng nhỏ giúp van đóng mở chính xác và giữ kín khí khi cần thiết. Những gioăng này thường làm bằng cao su chịu áp hoặc vật liệu composite, đảm bảo không biến dạng khi làm việc dưới áp suất thay đổi.

Gioăng phớt đường dầu

Một số dòng 2XZ-15C có các đoạn nối dầu bôi trơn cần gioăng làm kín để đảm bảo dầu không rò rỉ và lưu thông đúng áp suất. Những gioăng này chịu dầu tốt, chống trương nở và giữ độ đàn hồi trong thời gian dài.

Cấu tạo gioăng phớt của bơm chân không bôi trơn dầu model 2XZ-15C bao gồm nhiều loại gioăng với vai trò khác nhau: gioăng phớt trục, gioăng buồng bơm, gioăng cửa hút – cửa xả, gioăng tách dầu và gioăng van. Tất cả kết hợp tạo nên hệ thống làm kín hiệu quả, giúp bơm vận hành ổn định, hạn chế rò rỉ và duy trì áp suất chân không sâu. Việc kiểm tra và thay thế gioăng phớt định kỳ đóng vai trò quan trọng trong việc giữ thiết bị hoạt động bền bỉ và đạt hiệu suất cao nhất.

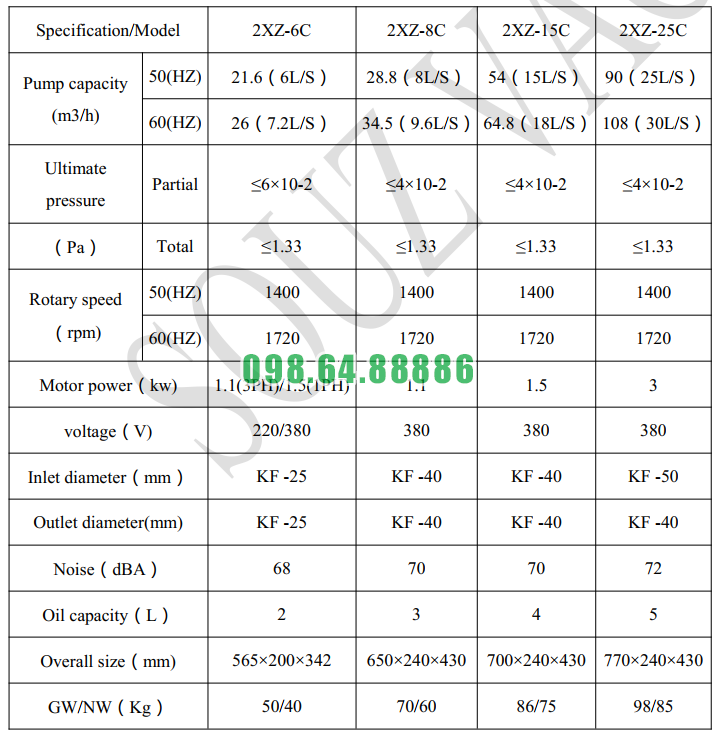

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

Đường cong hiệu suất của máy bơm chân không 2XZ-15C

Kích thước bản vẽ máy bơm chân không 2XZ-15C

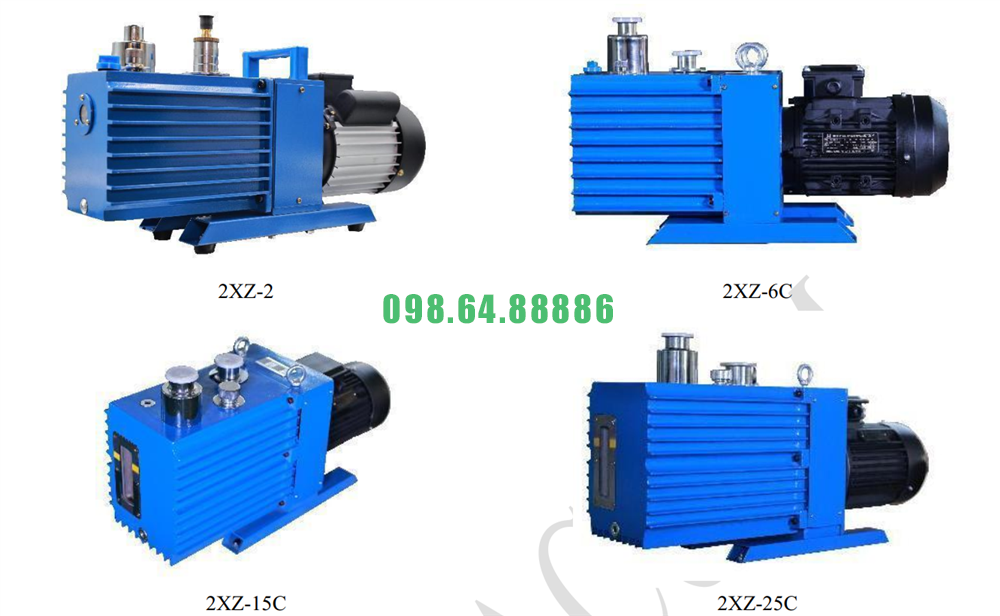

Hình ảnh thực tế của máy bơm chân không 2XZ-15C
