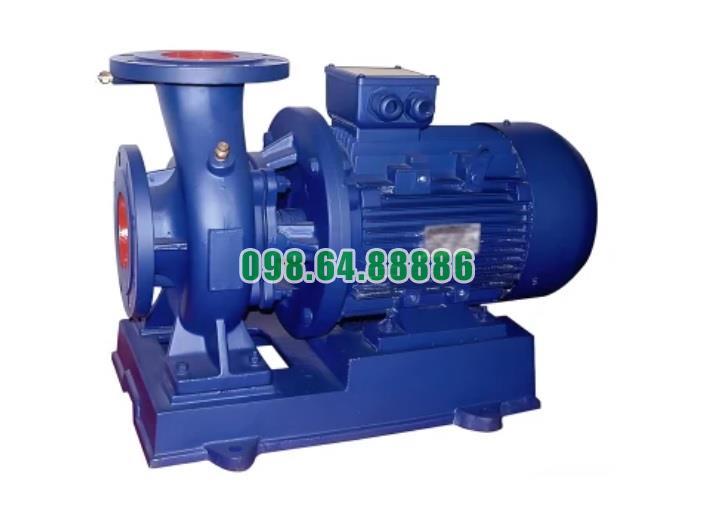

Bơm nước li tâm trục ngang đẩy cao 54m mã SLW100-ISW100-200

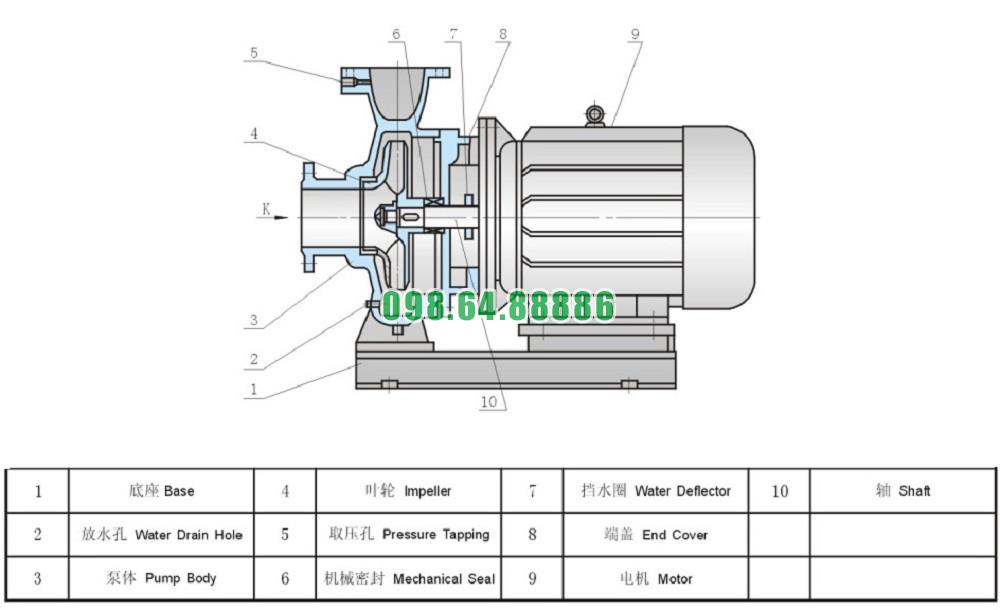

Bơm nước ly tâm trục ngang mã SLW100-ISW100-200 với khả năng đẩy cao 54m được thiết kế bao gồm ba thành phần chính: máy bơm, động cơ, và đế bơm. Cấu tạo này được tối ưu hóa để mang lại hiệu suất cao, độ bền và sự ổn định trong vận hành. Dưới đây là các chi tiết cụ thể về từng thành phần:

1. Máy bơm

Cấu tạo chính của máy bơm:

• Thân bơm (Pump Casing):

  • Chế tạo từ gang, thép không gỉ hoặc hợp kim chịu mài mòn.
  • Bảo vệ các bộ phận bên trong, chịu áp lực lớn từ chất lỏng.
  • Thiết kế đầu hút ngang và đầu ra thẳng đứng, giúp tối ưu dòng chảy.

• Cánh bơm (Impeller):

  • Là bộ phận tạo lực ly tâm, giúp bơm đạt lưu lượng 130 m³/h và cột áp 54m.
  • Làm từ vật liệu chịu ăn mòn và mài mòn như thép không gỉ, nhựa kỹ thuật hoặc hợp kim.

• Trục bơm (Pump Shaft):

  • Truyền động từ động cơ đến cánh bơm.
  • Làm từ thép hợp kim bền, chịu được lực xoắn lớn.

• Phớt cơ khí (Mechanical Seal):

  • Ngăn chặn rò rỉ chất lỏng, tăng độ tin cậy và tuổi thọ cho bơm.
  • Sử dụng vật liệu chống mài mòn như gốm hoặc carbon.

2. Động cơ

Đặc điểm của động cơ:

• Công suất: 22 kW, đáp ứng nhu cầu vận hành bơm với hiệu suất tối ưu.

• Nguồn điện: Động cơ 3 pha, phù hợp cho các ứng dụng công nghiệp.

• Cơ chế truyền động:

  • Động cơ được kết nối trực tiếp với trục bơm, đảm bảo sự đồng bộ và hiệu quả cao trong vận hành.
  • Giảm thiểu tổn thất năng lượng, đảm bảo hiệu suất truyền động tối ưu.

• Thiết kế chắc chắn:

  • Động cơ được bảo vệ bởi lớp vỏ chống bụi và chống nước, giúp hoạt động ổn định trong môi trường khắc nghiệt.
  • Trang bị hệ thống làm mát bằng gió để đảm bảo động cơ không bị quá nhiệt khi vận hành liên tục.

3. Đế bơm

Chức năng và cấu tạo:

• Vật liệu: Được làm từ gang hoặc thép đúc, đế bơm có độ bền cao và khả năng chịu lực tốt.

• Chức năng chính:

  • Hỗ trợ và cố định máy bơm và động cơ, giúp hệ thống vận hành ổn định, giảm rung lắc.
  • Thiết kế tối ưu cho việc lắp đặt dễ dàng trên mặt phẳng hoặc khung đỡ.

• Tính năng giảm rung:

  • Được trang bị các bộ phận giảm chấn hoặc lớp đệm cao su để giảm thiểu rung động trong quá trình vận hành.
  • Tăng cường tuổi thọ cho cả bơm và động cơ.

Lợi ích của cấu trúc tích hợp máy bơm, động cơ và đế

1. Độ ổn định cao:
   • Đế bơm đảm bảo sự vững chắc, giúp hệ thống vận hành trơn tru và giảm thiểu sự cố.
2. Hiệu quả vận hành tối ưu:
   • Sự đồng bộ giữa máy bơm và động cơ đảm bảo hiệu suất cao và tiết kiệm năng lượng.
3. Dễ dàng lắp đặt và bảo trì:
   • Cấu trúc tích hợp giúp tiết kiệm không gian và thuận tiện trong việc tháo lắp khi cần bảo dưỡng.
4. Phù hợp với nhiều ứng dụng:
   • Cấu tạo này đáp ứng nhu cầu đa dạng trong công nghiệp, xây dựng, và dân dụng.

Bơm nước ly tâm trục ngang SLW100-ISW100-200 được thiết kế đồng bộ với máy bơm, động cơ, và đế bơm tạo nên một hệ thống mạnh mẽ, bền bỉ, và dễ vận hành. Cấu trúc này không chỉ đảm bảo hiệu suất cao mà còn tăng tính ổn định và tuổi thọ, đáp ứng hiệu quả các yêu cầu khắt khe trong công nghiệp và dân dụng

Bơm ly tâm trục ngang SLW100-ISW100-200, với khả năng đẩy cao 54m và thiết kế chuyên dụng, là giải pháp lý tưởng để xử lý chất lỏng hóa học dễ cháy nổ trong nhiều lĩnh vực công nghiệp. Đặc điểm thiết kế bền bỉ, an toàn và hiệu suất cao giúp thiết bị này phù hợp với các môi trường đòi hỏi tiêu chuẩn an toàn khắt khe. Dưới đây là các lĩnh vực ứng dụng cụ thể:

1. Ngành dầu khí và hóa dầu

a. Xử lý và vận chuyển sản phẩm dầu khí

• Dầu thô và sản phẩm hóa dầu: Sử dụng để bơm và vận chuyển các sản phẩm dầu thô, khí hóa lỏng (LPG), và các hóa chất phụ trợ trong quá trình chế biến dầu khí.
• Dung môi dễ cháy: Dùng để xử lý các dung môi như toluene, benzene, methanol, ethanol trong các nhà máy hóa dầu.

b. Giàn khoan và nhà máy lọc dầu

• Bơm chất lỏng dễ cháy như xăng, dầu diesel hoặc hóa chất trong các quy trình sản xuất và vận chuyển trên giàn khoan hoặc tại các nhà máy lọc dầu.
• Cung cấp dung dịch làm mát chứa hóa chất dễ cháy ở nhiệt độ cao trong hệ thống tuần hoàn.

2. Ngành hóa chất

a. Sản xuất hóa chất

• Dung dịch axit và kiềm dễ cháy: Bơm được sử dụng để vận chuyển các hóa chất dễ cháy, như axit sulfuric loãng, hydro peroxide, hoặc dung dịch chứa cồn.
• Hóa chất hữu cơ: Phù hợp cho các loại hóa chất như acetone, toluene, hoặc xylene trong ngành công nghiệp hóa chất.

b. Phân phối và lưu trữ hóa chất

• Xử lý và bơm hóa chất từ các bồn chứa lớn sang hệ thống sản xuất hoặc lưu trữ.
• Phù hợp cho các kho chứa hóa chất có nguy cơ cháy nổ.

3. Ngành công nghiệp sơn và vật liệu phủ

• Vận chuyển dung môi và hóa chất dễ cháy được sử dụng trong sản xuất sơn, mực in, và vật liệu phủ.
• Đáp ứng yêu cầu an toàn cao trong môi trường chứa dung môi hữu cơ dễ cháy.

4. Ngành dược phẩm

• Xử lý các dung môi dễ cháy như ethanol hoặc methanol trong sản xuất dược phẩm.
• Vận chuyển hóa chất dạng lỏng sử dụng trong pha chế và tổng hợp thuốc.

5. Ngành công nghiệp hóa mỹ phẩm

• Hóa chất làm sạch: Bơm dung dịch dễ cháy dùng trong sản xuất hóa mỹ phẩm như cồn, dung dịch tẩy rửa công nghiệp.
• Chất tạo mùi và phụ gia: Dùng để bơm các chất phụ gia dễ cháy được sử dụng trong chế biến sản phẩm.

6. Ngành năng lượng

a. Nhà máy nhiệt điện

• Xử lý chất lỏng dễ cháy trong hệ thống tuần hoàn và làm mát.
• Vận chuyển nhiên liệu hóa lỏng dùng trong đốt cháy.

b. Ngành công nghiệp khí hóa lỏng

• Xử lý các khí hóa lỏng như LPG hoặc LNG trong hệ thống vận chuyển và lưu trữ.

7. Ngành công nghiệp sản xuất vật liệu tổng hợp

• Bơm chất lỏng dễ cháy trong sản xuất nhựa, cao su tổng hợp hoặc vật liệu tổng hợp khác.
• Xử lý hóa chất dùng trong các quy trình nhiệt phân và tổng hợp hóa học.

8. Ngành công nghiệp thực phẩm và đồ uống

• Sản xuất cồn thực phẩm: Vận chuyển ethanol, methanol, và các dung môi dễ cháy dùng trong sản xuất rượu hoặc chiết xuất thực phẩm.
• Chất phụ gia thực phẩm: Bơm các chất phụ gia hóa học dễ cháy trong chế biến thực phẩm.

9. Ngành hàng hải

• Tàu chở hóa chất: Dùng để bơm và xử lý chất lỏng hóa học dễ cháy trong các tàu chuyên dụng.
• Hệ thống cứu hỏa: Bơm các dung dịch chống cháy trong các hệ thống chữa cháy trên tàu.

10. Ngành sản xuất điện tử

• Vận chuyển dung môi và hóa chất dễ cháy như acetone, isopropanol trong sản xuất linh kiện điện tử.
• Xử lý hóa chất dùng trong quy trình rửa và làm sạch.

Tại sao bơm SLW100-ISW100-200 phù hợp với các ứng dụng trên?

a. Thiết kế an toàn

• Động cơ và các linh kiện đạt tiêu chuẩn chống cháy nổ (Ex-proof), phù hợp với các môi trường dễ cháy nổ.
• Hệ thống phớt cơ khí ngăn rò rỉ chất lỏng hoặc hơi hóa học nguy hiểm.

b. Hiệu suất cao

• Khả năng đẩy cao 54m và lưu lượng lớn 130 m³/h, đáp ứng yêu cầu vận chuyển nhanh chóng trong các quy trình công nghiệp.
• Động cơ 22 kW hoạt động bền bỉ, đảm bảo hiệu suất ổn định.

c. Chịu ăn mòn

• Vật liệu chế tạo từ thép không gỉ hoặc hợp kim đặc biệt, chịu được các hóa chất ăn mòn và nhiệt độ cao.

d. Tích hợp công nghệ hiện đại

• Trang bị cảm biến giám sát áp suất, nhiệt độ và lưu lượng, đảm bảo vận hành an toàn trong môi trường nguy hiểm.
• Hệ thống giảm rung và tiếng ồn giúp hoạt động ổn định và giảm thiểu rủi ro.

Lưu ý khi sử dụng bơm trong môi trường chất lỏng dễ cháy nổ

1. Kiểm tra định kỳ: Đảm bảo hệ thống kín hoàn toàn và các linh kiện không bị mài mòn.
2. Lắp đặt đúng cách: Đảm bảo bơm được nối đất và đặt trong khu vực an toàn, thoáng khí.
3. Chỉ sử dụng bơm đạt chuẩn chống cháy nổ: Đáp ứng các tiêu chuẩn quốc tế như ATEX, API 610.
4. Theo dõi hoạt động: Trang bị thiết bị giám sát để phát hiện kịp thời các dấu hiệu bất thường.

Bơm ly tâm trục ngang SLW100-ISW100-200 với động cơ 22 kW và khả năng đẩy cao 54m được ứng dụng rộng rãi trong các lĩnh vực xử lý chất lỏng hóa học dễ cháy nổ, đặc biệt trong ngành dầu khí, hóa chất, và năng lượng. Việc sử dụng đúng cách và bảo trì định kỳ sẽ đảm bảo an toàn, hiệu suất cao và tuổi thọ lâu dài cho thiết bị trong các môi trường công nghiệp khắt khe
