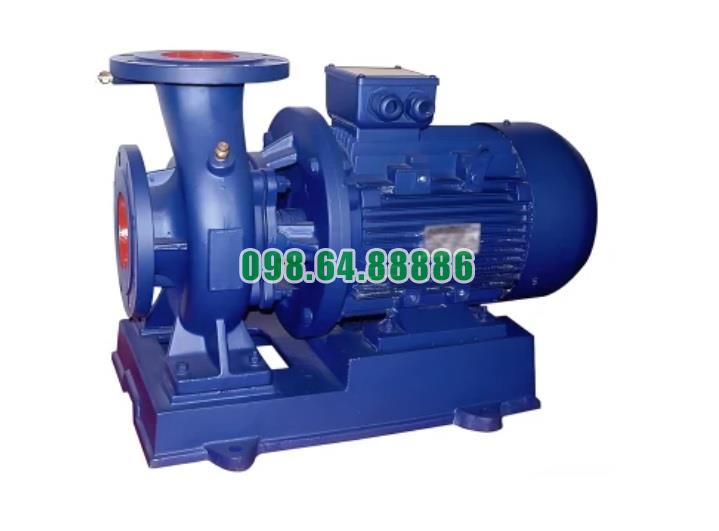

Bơm nước trục ngang SLW-ISW50-200 đẩy cao max 52m

Tải báo giá
• Mã SP
: SLW-ISW50-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 48 - 52m, năng xuất 38 - 46%, động cơ 5.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 104 kg
Đang xử lý...


Thông tin sản phẩm

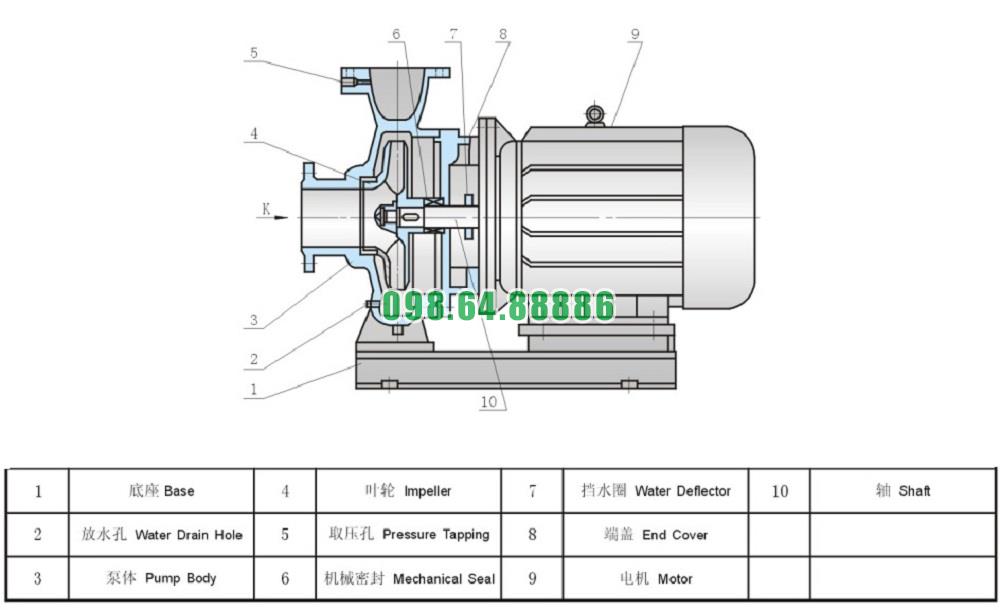

Cấu tạo chính của bơm nước trục ngang SLW-ISW50-200 đẩy cao max 52m

Bơm nước trục ngang SLW-ISW50-200 có khả năng đẩy cao tối đa 52m và cấu tạo của nó bao gồm các bộ phận chính sau đây:

**1. Thân Bơm (Pump Casing)

  • Chức Năng: Thân bơm chứa các bộ phận chính của bơm và cung cấp đường dẫn cho nước chảy qua.
  • Đặc Điểm: Thân bơm thường được làm từ vật liệu chịu ăn mòn và chịu áp lực tốt như gang hoặc thép không gỉ. Nó có hai đầu nối cho ống hút và ống đẩy.

**2. Cánh Bơm (Impeller)

  • Chức Năng: Cánh bơm là bộ phận quay của bơm, có vai trò chính trong việc tạo ra lực ly tâm để đẩy nước ra khỏi trung tâm ra ngoài.
  • Đặc Điểm: Cánh bơm có thể được làm bằng nhiều loại vật liệu như đồng, thép không gỉ, hoặc vật liệu chịu mài mòn. Cánh bơm thường có thiết kế đặc biệt để tối ưu hóa hiệu suất bơm.

**3. Trục Bơm (Pump Shaft)

  • Chức Năng: Trục bơm nối động cơ với cánh bơm, truyền động quay từ động cơ đến cánh bơm.
  • Đặc Điểm: Trục bơm thường được làm từ thép không gỉ hoặc vật liệu có độ bền cao để chịu lực và mài mòn. Trục bơm phải được lắp đặt chính xác để tránh rung lắc và giảm hiệu suất bơm.

**4. Động Cơ (Motor)

  • Chức Năng: Động cơ cung cấp năng lượng cần thiết để quay trục bơm và cánh bơm.
  • Đặc Điểm: Động cơ thường là loại điện một pha hoặc ba pha, tùy thuộc vào thiết kế và ứng dụng cụ thể. Động cơ có công suất 5.5 kW trong trường hợp này và cần phải được lắp đặt đúng cách để đảm bảo hiệu suất và an toàn.

**5. Vỏ Bọc Động Cơ (Motor Cover)

  • Chức Năng: Vỏ bọc động cơ bảo vệ động cơ khỏi bụi bẩn, ẩm ướt và các yếu tố môi trường khác.
  • Đặc Điểm: Vỏ bọc thường được làm từ vật liệu bền, chống ăn mòn và có khả năng tản nhiệt tốt.

**6. Hệ Thống Đệm (Seal System)

  • Chức Năng: Hệ thống đệm ngăn chặn sự rò rỉ của nước ra ngoài và bảo vệ các bộ phận bên trong khỏi bị hỏng hóc.
  • Đặc Điểm: Có thể bao gồm các vòng đệm cao su hoặc cơ khí tùy thuộc vào thiết kế của bơm. Hệ thống đệm cần được kiểm tra và thay thế định kỳ để đảm bảo hiệu suất bơm.

**7. Van Xả (Drain Valve)

  • Chức Năng: Van xả được sử dụng để xả nước ra khỏi bơm khi cần thiết, như trong quá trình bảo trì hoặc khi bơm không hoạt động.
  • Đặc Điểm: Van xả thường nằm ở vị trí thấp nhất của bơm và được thiết kế để dễ dàng mở ra và đóng lại.

**8. Hệ Thống Hút và Đẩy (Suction and Discharge Ports)

  • Chức Năng: Các cổng hút và đẩy là nơi kết nối ống hút và ống đẩy của bơm. Chúng đảm bảo việc truyền dẫn nước vào và ra khỏi bơm.
  • Đặc Điểm: Cổng hút thường nằm ở phía đầu vào của bơm, trong khi cổng đẩy nằm ở phía đầu ra. Chúng được thiết kế để tương thích với các kích thước ống dẫn chuẩn và thường có mặt bích để kết nối chắc chắn.

**9. Hệ Thống Tản Nhiệt (Cooling System)

  • Chức Năng: Đảm bảo rằng bơm và động cơ không quá nóng trong quá trình hoạt động.
  • Đặc Điểm: Hệ thống tản nhiệt có thể bao gồm các rãnh tản nhiệt trên vỏ bọc động cơ hoặc các cơ chế làm mát khác.

Các bộ phận này kết hợp với nhau để đảm bảo rằng bơm hoạt động hiệu quả, cung cấp áp suất và lưu lượng nước cần thiết cho các ứng dụng của bạn. Đảm bảo kiểm tra định kỳ và bảo trì các bộ phận của bơm để duy trì hiệu suất và kéo dài tuổi thọ của thiết bị

Lĩnh vực ứng dụng bơm nước trục ngang SLW-ISW50-200 đẩy cao max 52m

Bơm nước trục ngang SLW-ISW50-200 với khả năng đẩy cao tối đa 52m có nhiều ứng dụng quan trọng trong các lĩnh vực khác nhau. Dưới đây là một số lĩnh vực và ứng dụng chi tiết:

1. Cấp Nước Dân Dụng

  • Hệ Thống Cấp Nước Thành Phố: Bơm này thường được sử dụng trong các hệ thống cấp nước thành phố để đảm bảo cung cấp nước ổn định cho các khu dân cư và cơ sở hạ tầng.
  • Hệ Thống Cấp Nước Đối Tượng: Ứng dụng trong các hệ thống cấp nước cho các khu công nghiệp, khu đô thị, và các tòa nhà cao tầng.

2. Hệ Thống PCCC (Phòng Chống Cháy)

  • Hệ Thống Cấp Nước PCCC: Bơm được sử dụng trong các hệ thống cấp nước chữa cháy để đảm bảo cung cấp đủ áp suất nước cho các thiết bị phòng cháy chữa cháy trong các tòa nhà cao tầng, trung tâm thương mại, và khu công nghiệp.

3. Ứng Dụng Công Nghiệp

  • Xử Lý Nước Thải: Bơm có thể được sử dụng trong các hệ thống xử lý nước thải để bơm nước thải từ các bể chứa hoặc hệ thống lọc đến các đơn vị xử lý hoặc hệ thống phân phối.
  • Cung Cấp Nước Cho Các Quy Trình Sản Xuất: Trong các nhà máy, bơm SLW-ISW50-200 có thể cung cấp nước cho các quy trình sản xuất hoặc làm mát thiết bị.

4. Hệ Thống Tưới Tiêu

  • Tưới Tiêu Nông Nghiệp: Bơm có thể được sử dụng trong các hệ thống tưới tiêu nông nghiệp để bơm nước từ các nguồn cung cấp (như hồ chứa, giếng, hoặc sông) lên các cánh đồng hoặc khu vực cần tưới tiêu.
  • Hệ Thống Tưới Cảnh Quan: Được sử dụng trong các hệ thống tưới cây cảnh quan, công viên, và sân vườn để duy trì độ ẩm cho cây trồng và thảm cỏ.

5. Hệ Thống Điều Hòa Không Khí

  • Cung Cấp Nước Cho Hệ Thống Điều Hòa: Trong các hệ thống điều hòa không khí, bơm được sử dụng để cung cấp nước cho các hệ thống làm mát và điều hòa không khí.

6. Ứng Dụng Trong Xây Dựng

  • Xây Dựng Tòa Nhà Cao Tầng: Bơm SLW-ISW50-200 có thể được sử dụng để cung cấp nước cho các tòa nhà cao tầng, nơi yêu cầu áp suất cao để đưa nước lên các tầng cao.

7. Hệ Thống Đường Ống

  • Bơm Nước Trong Hệ Thống Đường Ống: Được sử dụng trong các hệ thống đường ống dài để duy trì áp suất nước cần thiết cho việc truyền tải nước qua các khoảng cách lớn.

Nhờ khả năng đẩy cao tối đa 52m, bơm nước trục ngang SLW-ISW50-200 là sự lựa chọn lý tưởng cho các ứng dụng yêu cầu áp suất và lưu lượng lớn.

Điều kiện làm việc bơm nước trục ngang SLW-ISW50-200 đẩy cao max 52m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

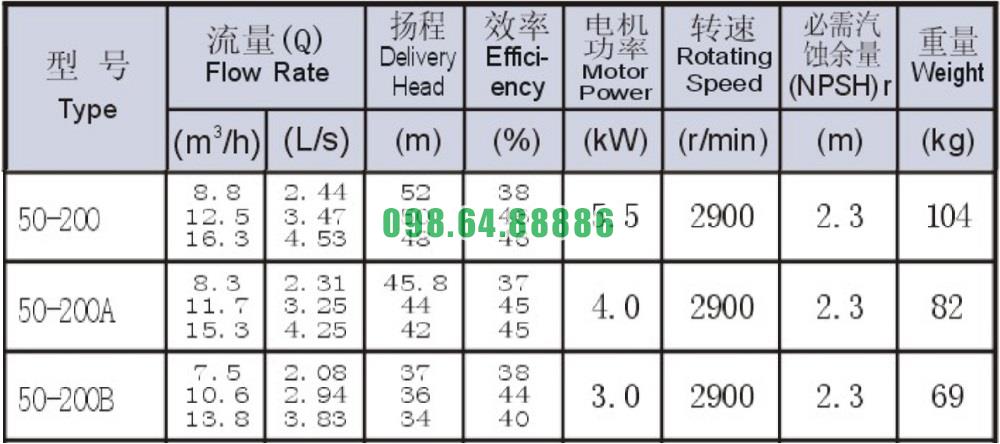

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW50-200 đẩy cao max 52m

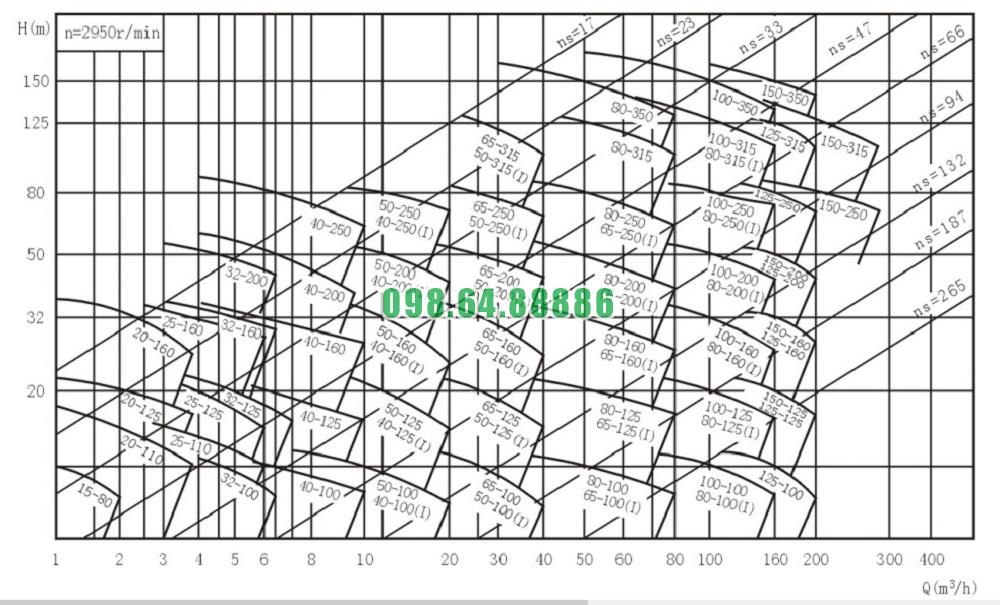

Đường cong hiệu suất bơm nước trục ngang SLW-ISW50-200 đẩy cao max 52m

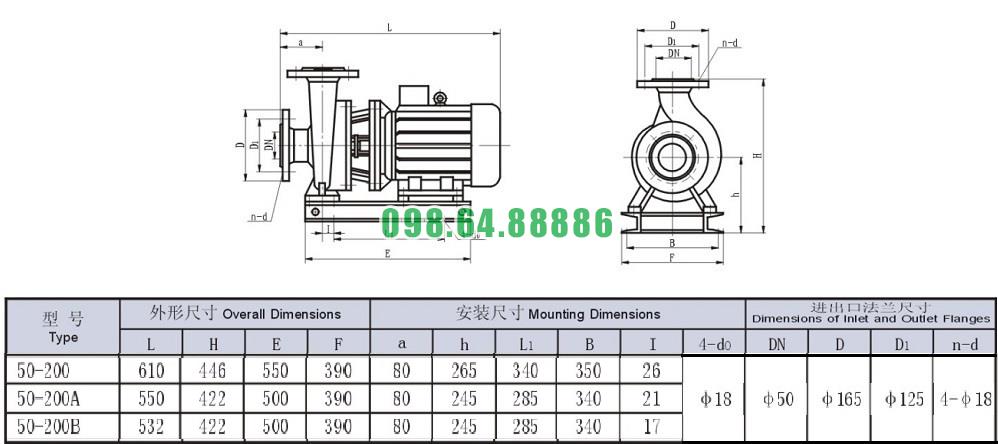

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW50-200 đẩy cao max 52m
