Trang chủ » MÁY BƠM LY TÂM TRỤC ĐỨNG» Bơm trục đứng ISG

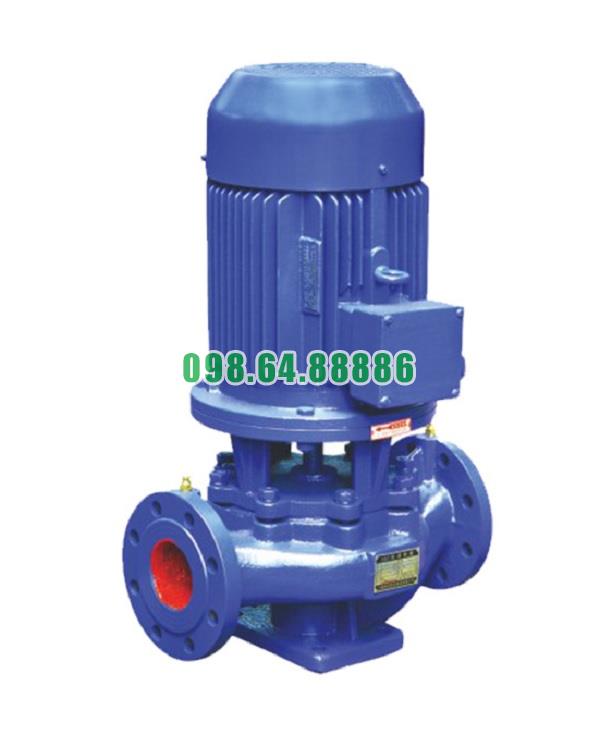

Máy bơm trục thẳng đứng, bơm ly tâm trục đứng ISG80-125A, IRG80-125A 4kw, 44.8m3, 16m

Tải báo giá
• Mã SP
: ISG80-125A
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 44.8 m3/h hoặc 12.4 L/s, đẩy cao 16m, động cơ 4 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Thiết kế nhỏ gọn và hiệu quả của bơm trục thẳng đứng model ISG80-125A, IRG80-125A

Cấu trúc trục thẳng đứng tiết kiệm không gian

Bơm ISG80-125A và IRG80-125A được chế tạo theo dạng trục thẳng đứng, trong đó trục bơm và động cơ được lắp đồng tâm. Thiết kế này giúp giảm rung động, giữ độ ổn định cao khi vận hành và đặc biệt tiết kiệm diện tích lắp đặt. Bơm có thể gắn trực tiếp vào đường ống mà không cần bệ đỡ riêng, rất phù hợp cho không gian hẹp như phòng kỹ thuật, tầng hầm tòa nhà cao tầng hoặc khu vực có nhiều thiết bị.

Hình dáng gọn gàng, dễ lắp đặt

Thân bơm được đúc liền khối, kích thước tổng thể nhỏ gọn và cân đối. Việc bố trí ống hút và ống xả thẳng hàng giúp giảm độ phức tạp của hệ thống đường ống, đồng thời thuận tiện cho việc tháo lắp và thay thế. Sự tối ưu trong thiết kế cho phép lắp nhiều bơm song song hoặc nối tiếp mà không ảnh hưởng tới bố trí không gian chung.

Hiệu suất thủy lực tối ưu

Cánh bơm được thiết kế dựa trên nguyên lý thủy động học, đảm bảo lưu lượng ổn định, cột áp chính xác và giảm tối đa tổn thất thủy lực. Khoảng hở giữa cánh và buồng bơm được gia công chính xác, giúp tăng hiệu suất tổng thể, giảm hao hụt lưu lượng và tiết kiệm điện năng. Việc cân bằng động cánh bơm giúp vận hành êm, hạn chế tiếng ồn và rung lắc.

Thuận tiện trong bảo trì và sửa chữa

Cấu trúc mô-đun của ISG80-125A và IRG80-125A cho phép tháo nhanh cụm rôto, cánh bơm và phớt cơ khí mà không cần tháo toàn bộ hệ thống đường ống. Điều này giúp rút ngắn thời gian bảo trì, giảm thời gian ngừng hoạt động và tiết kiệm chi phí bảo dưỡng.

Tính linh hoạt trong ứng dụng

Nhờ thiết kế nhỏ gọn và hiệu quả, bơm ISG80-125A, IRG80-125A có thể được ứng dụng trong nhiều hệ thống khác nhau như: cấp nước sinh hoạt, điều hòa trung tâm, tuần hoàn nước nóng – lạnh, phòng cháy chữa cháy, cấp nước công nghiệp và nông nghiệp. Khả năng vận hành liên tục, ổn định cùng hiệu suất cao giúp bơm đáp ứng tốt các yêu cầu khắt khe của nhiều lĩnh vực



Nguyên lý vận hành bơm trục thẳng đứng model ISG80-125A, IRG80-125A

Cấu tạo và truyền động

Bơm trục thẳng đứng model ISG80-125A, IRG80-125A thuộc loại bơm ly tâm trục đứng, truyền động trực tiếp từ động cơ điện xuống cánh bơm thông qua trục quay thẳng đứng. Cánh bơm nằm bên trong buồng bơm dạng xoắn ốc (volute), được thiết kế tối ưu để tạo lực ly tâm khi quay.

Động cơ được lắp đồng tâm với trục bơm, giúp giảm rung, hạn chế tổn thất cơ học và đảm bảo năng lượng từ động cơ được truyền tối đa đến cánh bơm.

Quá trình hút chất lỏng

Khi động cơ khởi động, trục và cánh bơm bắt đầu quay với tốc độ cao. Chuyển động quay tạo ra vùng áp suất thấp tại tâm cánh bơm, khiến chất lỏng từ nguồn cấp bị hút vào qua ống hút.
Để quá trình này diễn ra hiệu quả, buồng bơm cần được mồi đầy chất lỏng trước khi vận hành nhằm tránh hiện tượng chạy khô.

Quá trình tăng áp

Khi chất lỏng đi vào vùng cánh quay, lực ly tâm tác động đẩy chất lỏng từ tâm cánh ra mép ngoài với vận tốc lớn. Tại đây, cấu trúc vỏ bơm dạng xoắn chuyển đổi một phần năng lượng động của dòng chảy thành áp suất, giúp dòng chất lỏng đạt cột áp yêu cầu.

Quá trình đẩy chất lỏng ra hệ thống

Sau khi được tăng áp, chất lỏng đi qua cửa xả và vào hệ thống đường ống. Van xả được điều chỉnh để kiểm soát lưu lượng và áp suất, đảm bảo phù hợp với nhu cầu sử dụng. Nhờ thiết kế trục đứng, bơm vận hành êm và ổn định ngay cả khi áp lực làm việc cao.

Đặc điểm nổi bật trong vận hành

  • Hiệu suất thủy lực cao nhờ thiết kế cánh và buồng bơm tối ưu.

  • Duy trì áp suất ổn định kể cả khi vận hành liên tục 24/7.

  • Giảm rung và tiếng ồn do trục và động cơ đồng tâm.

  • Khả năng xử lý đa dạng chất lỏng từ nước sạch, nước nóng đến dung dịch có tạp chất nhỏ.

Yếu tố ảnh hưởng đến nguyên lý vận hành

  • Chiều cao hút và độ kín khít của đường hút: nếu không đảm bảo, bơm dễ bị xâm thực.

  • Tốc độ quay của động cơ: ảnh hưởng trực tiếp đến lưu lượng và cột áp.

  • Tình trạng cánh bơm: mòn hoặc bám cặn sẽ làm giảm hiệu suất.

  • Điều kiện môi trường: nhiệt độ, áp suất và độ nhớt của chất lỏng phải nằm trong giới hạn thiết kế.

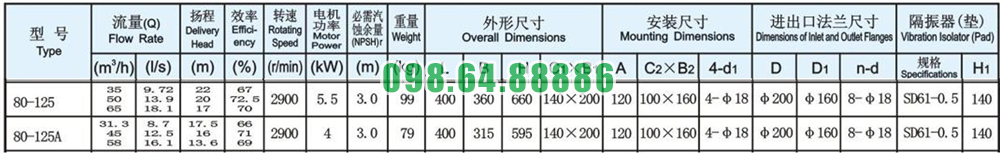

Thông số kỹ thuật và kích thước bơm model ISG80-125A


Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-125A


Đường cong hiệu suất bơm model ISG80-125A


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-125A


Phụ kiện và kích thước lắp đặt bơm model ISG80-125A


Phương thức lắp đặt bơm model ISG80-125A

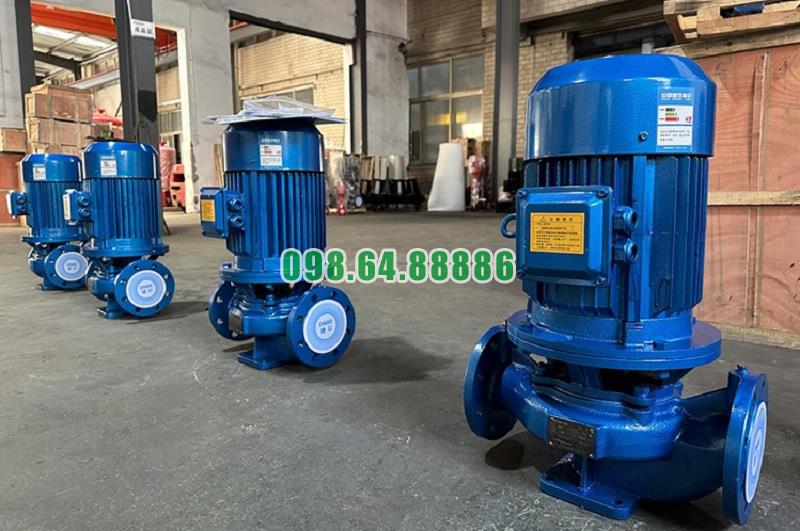

Hình ảnh thực tế bơm và phụ kiện bơm ISG80-125
