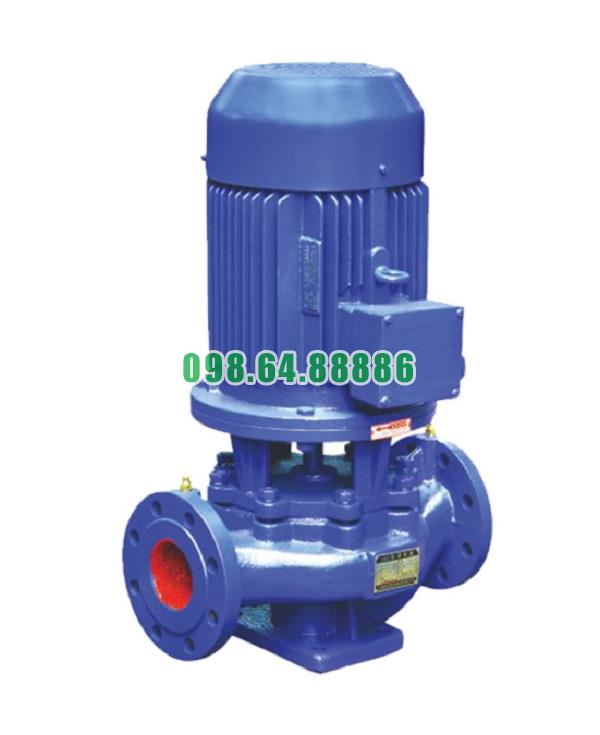

Máy bơm hút xả đặt nằm thẳng ISG50-200, IRG50-200

Tính linh hoạt cao của máy bơm hút xả đặt nằm thẳng ISG50-200, IRG50-200

Thiết kế nhỏ gọn, dễ bố trí

Máy bơm ISG50-200, IRG50-200 có thiết kế đặt nằm thẳng đồng trục, giúp tối ưu không gian lắp đặt. Máy dễ dàng bố trí tại các vị trí hẹp, trong phòng máy, trạm bơm, khu kỹ thuật mà không cần diện tích sàn lớn. Điều này đặc biệt hữu ích cho các công trình cải tạo hoặc nâng cấp hệ thống cấp nước.

Đa dạng phương án lắp đặt

Với cấu trúc hút vào - xả ra cùng nằm trên một trục thẳng, máy cho phép kết nối linh hoạt với đường ống mà không cần nhiều khớp nối hoặc phụ kiện chuyển hướng. Nhờ đó, việc thiết kế và lắp đặt hệ thống đường ống trở nên đơn giản, giảm chi phí và thời gian thi công.

Phù hợp nhiều mục đích sử dụng

Máy bơm ISG50-200, IRG50-200 có thể ứng dụng linh hoạt trong nhiều lĩnh vực như cấp nước sinh hoạt, công nghiệp, hệ thống tăng áp cho tòa nhà cao tầng, hệ thống phòng cháy chữa cháy, hệ thống làm mát HVAC hoặc xử lý nước. Nhờ thiết kế đồng trục và khả năng vận hành ổn định, máy đáp ứng tốt cả nhu cầu cấp nước áp lực thấp và áp lực cao.

Dễ dàng tích hợp vào hệ thống điều khiển

Máy dễ dàng tích hợp với biến tần hoặc hệ thống điều khiển tự động, cho phép điều chỉnh tốc độ và công suất theo yêu cầu thực tế của từng ứng dụng. Tính năng này giúp hệ thống vận hành linh hoạt, tiết kiệm năng lượng và nâng cao tuổi thọ thiết bị.

Thuận tiện trong vận hành và bảo trì

Cấu tạo dạng module của máy bơm giúp việc tháo lắp, kiểm tra, bảo dưỡng và thay thế phụ kiện đơn giản, nhanh chóng, hạn chế thời gian ngừng máy, đáp ứng yêu cầu vận hành liên tục tại các công trình.

Máy bơm hút xả đặt nằm thẳng ISG50-200, IRG50-200 nổi bật với tính linh hoạt cao nhờ thiết kế nhỏ gọn, dễ lắp đặt, ứng dụng đa dạng và khả năng tích hợp thông minh vào các hệ thống điều khiển hiện đại. Đây là giải pháp lý tưởng cho các hệ thống cấp nước cần tối ưu không gian, tiết kiệm chi phí và nâng cao hiệu quả vận hành.

Khớp nối của Máy bơm hút xả đặt nằm thẳng ISG50-200, IRG50-200

Vị trí và vai trò của khớp nối

Khớp nối trong máy bơm ISG50-200, IRG50-200 nằm giữa trục động cơ và trục bơm, giúp liên kết và truyền lực từ động cơ sang bộ phận bơm
Nhiệm vụ chính là truyền moment xoắn, đồng thời giảm tải cho trục khi có sai lệch nhỏ về đồng trục hoặc rung động

Đặc điểm khớp nối

Kiểu khớp nối

Khớp nối của ISG50-200, IRG50-200 thường là khớp nối mềm hoặc khớp nối cao su đàn hồi
Thiết kế này giúp giảm rung, giảm sốc khi khởi động và khi tải thay đổi đột ngột

Vật liệu chế tạo

Khớp nối thường được chế tạo từ thép hợp kim chắc chắn cho phần cứng
Phần đệm đàn hồi làm bằng cao su kỹ thuật hoặc vật liệu composite có khả năng chịu nhiệt, chịu mài mòn

Cấu tạo cơ bản

Gồm hai nửa khớp nối gắn vào trục động cơ và trục bơm
Phần đệm đàn hồi nằm giữa hai nửa khớp nối, truyền lực và hấp thụ chấn động

Vai trò khớp nối trong vận hành

Giúp truyền lực êm ái, giảm lực sốc cơ khí
Hấp thụ và bù đắp sai lệch nhỏ về đồng trục giữa động cơ và trục bơm
Kéo dài tuổi thọ cho ổ đỡ, trục bơm, phớt làm kín
Giúp bảo vệ động cơ và bơm khi hệ thống gặp hiện tượng bất thường như quá tải đột ngột

Lưu ý khi sử dụng và bảo dưỡng khớp nối

Định kỳ kiểm tra độ mòn của đệm cao su, bu lông siết khớp nối
Không để khớp nối bị lỏng, sai lệch gây rung lắc hệ thống
Thay thế đệm cao su khi phát hiện nứt, lão hóa hoặc biến dạng

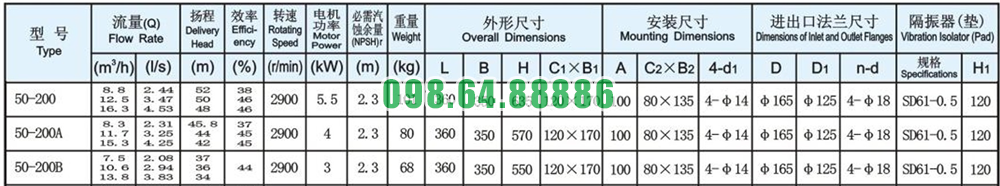

Thông số kỹ thuật và kích thước bơm model ISG50-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200

Đường cong hiệu suất bơm model ISG50-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200

Phụ kiện và kích thước lắp đặt bơm model ISG50-200

Phương thức lắp đặt bơm model ISG50-200
