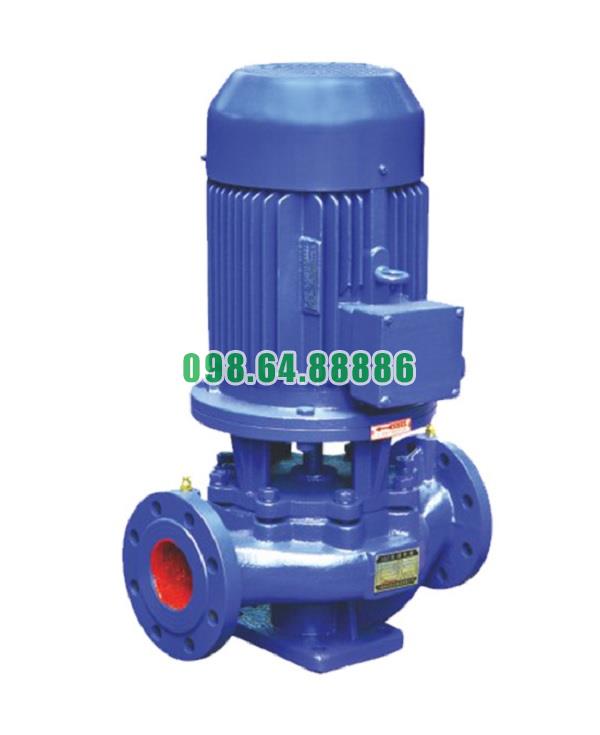

Máy bơm ly tâm trục đứng, bơm lùa, bơm booster inline ISG65-200, IRG65-200, 7.5kw, 25m3

Nguyên Lý Cơ Học Chất Lỏng Trong Bơm Ly Tâm Trục Đứng Model ISG65-200, IRG65-200

Cơ sở lý thuyết của cơ học chất lỏng trong bơm ly tâm

Bơm ly tâm trục đứng ISG65-200 và IRG65-200 hoạt động dựa trên nguyên lý truyền động năng từ cánh bơm sang chất lỏng, dựa vào lực ly tâm và các định luật cơ bản trong cơ học chất lỏng. Trong quá trình vận hành, chất lỏng chuyển từ vùng áp suất thấp sang vùng áp suất cao thông qua sự biến đổi liên tục giữa động năng và áp năng.

Các nguyên lý cơ học chất lỏng chính được áp dụng

1. Nguyên lý bảo toàn khối lượng (Phương trình liên tục)

Dòng chất lỏng không bị mất đi trong quá trình di chuyển, nghĩa là:
Lưu lượng vào = Lưu lượng ra
$Q = A \cdot v$
Trong đó:
Q là lưu lượng (m³/s), A là tiết diện ống dẫn (m²), v là vận tốc dòng chảy (m/s)

Ứng dụng trong bơm: chất lỏng vào tâm cánh bơm với vận tốc thấp, sau đó được đẩy ra mép cánh với vận tốc cao, lưu lượng luôn được duy trì liên tục.

2. Nguyên lý Bernoulli (Bảo toàn năng lượng dòng chảy)

Tổng năng lượng tại mọi điểm trên cùng một dòng chảy không đổi là như nhau (nếu không có tổn thất do ma sát):
$P + \frac{1}{2} \rho v^2 + \rho g h = \text{hằng số}$
Trong đó:
P là áp suất,
ρ là khối lượng riêng của chất lỏng,
v là vận tốc dòng chảy,
h là độ cao (cột áp)

Ứng dụng trong bơm:
– Ở cửa hút, áp suất thấp → chất lỏng được hút vào.
– Trong cánh bơm, vận tốc tăng → động năng tăng.
– Tại buồng xoắn, vận tốc giảm → động năng chuyển thành áp năng, từ đó đẩy chất lỏng đi xa.

3. Lực ly tâm

Là lực chính tạo ra chuyển động của chất lỏng trong bơm ly tâm. Khi cánh bơm quay, chất lỏng bị đẩy từ tâm ra vành nhờ:
$F = m \cdot \omega^2 \cdot r$
Trong đó:
F là lực ly tâm,
m là khối lượng chất lỏng,
ω là tốc độ góc,
r là bán kính quay

Ứng dụng: lực ly tâm làm chất lỏng tăng tốc dọc theo cánh bơm, truyền động năng cho dòng chảy.

Diễn giải quy trình cơ học chất lỏng trong ISG65-200, IRG65-200

Giai đoạn 1: Hút chất lỏng
Cánh bơm quay tạo áp suất thấp tại tâm cánh → chất lỏng bị hút vào buồng bơm do chênh lệch áp suất với môi trường ngoài.

Giai đoạn 2: Tăng động năng dòng chảy
Cánh bơm quay với tốc độ cao, truyền năng lượng cho dòng chất lỏng → vận tốc chất lỏng tăng → động năng tăng.

Giai đoạn 3: Chuyển hóa năng lượng tại buồng xoắn
Tại buồng xoắn (volute), vận tốc dòng chảy giảm → động năng chuyển hóa thành áp năng → tạo áp lực đủ lớn để đẩy chất lỏng đi qua hệ thống ống xả.

Giai đoạn 4: Đẩy chất lỏng ra khỏi bơm
Chất lỏng được đẩy ra với áp suất cao và lưu lượng ổn định, cấp cho hệ thống tiêu thụ nước, tuần hoàn, hoặc xử lý nhiệt.

Các yếu tố ảnh hưởng đến hiệu quả cơ học chất lỏng

Tốc độ quay của cánh bơm: tốc độ cao → lực ly tâm lớn → động năng tăng.
Kích thước và hình dạng cánh bơm: ảnh hưởng đến quỹ đạo dòng chảy và hiệu suất thủy lực.
Thiết kế buồng xoắn: quyết định khả năng chuyển hóa động năng thành áp năng hiệu quả.
Tổn thất thủy lực: ma sát trong đường ống, khúc cua, hoặc khe hở trong bơm làm giảm hiệu quả truyền năng lượng.

Nguyên lý cơ học chất lỏng trong bơm ly tâm trục đứng ISG65-200 và IRG65-200 là sự kết hợp hài hòa giữa lực ly tâm, bảo toàn năng lượng, và liên tục dòng chảy, tạo nên quá trình hút – đẩy chất lỏng hiệu quả và ổn định. Nhờ áp dụng chặt chẽ các định luật vật lý và thủy lực, dòng bơm này đạt được hiệu suất cao, áp lực ổn định và khả năng vận hành bền bỉ trong nhiều điều kiện công nghiệp khác nhau

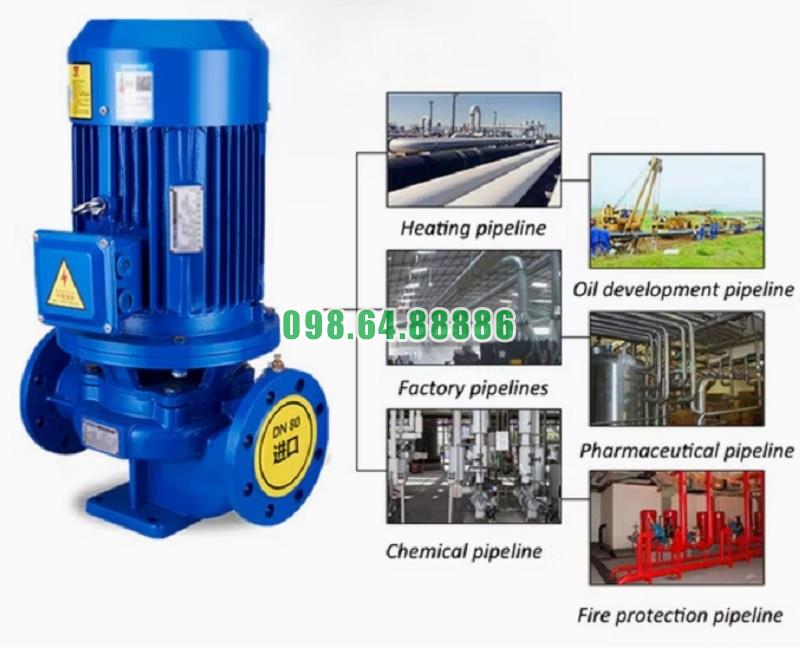

Ứng dụng rộng rãi của bơm ly tâm trục đứng model ISG65-200, IRG65-200

Bơm ly tâm trục đứng model ISG65-200, IRG65-200 là dòng bơm được thiết kế chuyên dụng cho nhiều hệ thống cần áp lực ổn định, lưu lượng lớn, vận hành liên tục và độ bền cao. Nhờ vào cấu trúc đồng trục nhỏ gọn, hiệu suất vận hành cao cùng khả năng thích ứng tốt với nhiều điều kiện môi trường, sản phẩm này đã được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Ứng dụng trong công trình dân dụng

Hệ thống cấp nước tòa nhà cao tầng

• Bơm ISG65-200, IRG65-200 được sử dụng phổ biến trong hệ thống cấp nước sinh hoạt và phòng cháy chữa cháy cho các tòa nhà chung cư, cao ốc văn phòng, khách sạn.

• Khả năng tạo áp cao, vận hành ổn định giúp đảm bảo nước được bơm đến các tầng cao mà không bị gián đoạn lưu lượng.

Hệ thống điều hòa không khí trung tâm (HVAC)

• Được ứng dụng trong tuần hoàn nước lạnh hoặc nước nóng cho các hệ thống điều hòa trung tâm, hệ thống nhiệt công nghiệp.

• Thiết kế trục đứng giúp tiết kiệm diện tích và dễ bố trí trong các phòng máy kỹ thuật chật hẹp.

Ứng dụng trong công nghiệp

Nhà máy chế biến thực phẩm, hóa chất, dược phẩm

• Dòng bơm này phù hợp để bơm nước nóng, nước lạnh, nước sạch hoặc nước có độ ăn mòn nhẹ, thích hợp trong các quy trình làm mát, rửa thiết bị, hoặc cấp nước sản xuất.

• Các tùy chọn vật liệu như inox 304, gang chịu nhiệt cho phép hoạt động an toàn trong điều kiện nhiệt độ và áp lực cao.

Nhà máy điện, hệ thống trao đổi nhiệt

• Bơm được sử dụng trong các hệ thống trao đổi nhiệt, tuần hoàn nước giải nhiệt, nhờ khả năng chịu áp lực và làm việc ổn định 24/7.

• Khả năng tích hợp với biến tần và hệ thống điều khiển tự động giúp tối ưu hóa năng lượng tiêu thụ và điều chỉnh theo tải nhiệt.

Ứng dụng trong cấp thoát nước đô thị

Trạm bơm tăng áp khu dân cư

• Trong các khu đô thị mới, bơm ISG65-200, IRG65-200 được dùng làm bơm tăng áp chính, giúp tăng áp lực trong đường ống cấp nước từ nhà máy đến từng hộ gia đình.

• Dễ bảo trì, hoạt động ổn định, phù hợp với các hệ thống vận hành không người trực.

Hệ thống xử lý nước thải

• Với lựa chọn cánh bơm chống mài mòn và trục bằng thép không gỉ, bơm có thể vận chuyển nước thải sau xử lý, hoặc bơm nước tái sử dụng cho tưới tiêu và rửa đường.

Ứng dụng trong nông nghiệp và chăn nuôi

Hệ thống tưới tiêu tự động

• Sử dụng để bơm nước cho hệ thống tưới phun, tưới nhỏ giọt, béc phun sương, đặc biệt là ở các khu vực địa hình cao hoặc cần áp lực đều.

• Có thể kết hợp với cảm biến độ ẩm và điều khiển tự động, giúp tiết kiệm nước và tăng hiệu quả sản xuất.

Cung cấp nước cho trại chăn nuôi

• Bơm nước cho hệ thống vệ sinh chuồng trại, làm mát không gian hoặc bơm nước uống tự động cho vật nuôi.

• Cấu trúc kín giúp chống rò rỉ và vận hành bền bỉ trong môi trường có độ ẩm cao và nhiều bụi.

Ứng dụng trong lĩnh vực năng lượng tái tạo và hệ thống kỹ thuật hiện đại

Hệ thống năng lượng mặt trời – tuần hoàn nước nóng

• Được dùng để tuần hoàn nước trong hệ thống năng lượng mặt trời, kết hợp với bồn bảo ôn, giúp lưu thông nước nóng một cách liên tục và hiệu quả.

Hệ thống làm mát máy móc và thiết bị điện tử

• Trong các trung tâm dữ liệu (Data Center), xưởng công nghệ cao hoặc phòng kỹ thuật, bơm được dùng để bơm nước làm mát cho thiết bị máy tính, máy phát hoặc biến tần công suất lớn.

Với thiết kế trục đứng đồng trục gọn gàng, khả năng vận hành ổn định, chịu được áp lực cao và tương thích với nhiều loại chất lỏng, bơm ly tâm trục đứng model ISG65-200, IRG65-200 được đánh giá là giải pháp lý tưởng cho nhiều lĩnh vực ứng dụng thực tế. Từ công trình dân dụng, công nghiệp, hệ thống cấp nước đô thị đến nông nghiệp và công nghệ hiện đại, dòng bơm này đã khẳng định được tính linh hoạt, độ bền và hiệu quả sử dụng lâu dài, đáp ứng tốt mọi yêu cầu vận hành trong điều kiện đa dạng

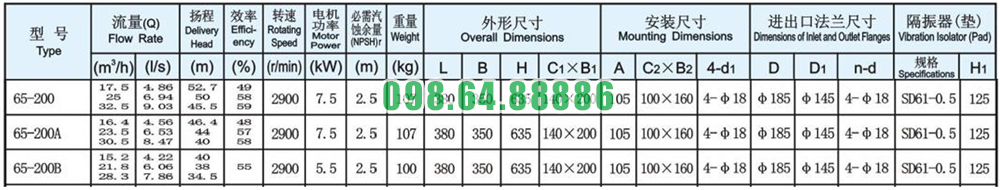

Thông số kỹ thuật và kích thước bơm model ISG65-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200

Đường cong hiệu suất bơm model ISG65-200

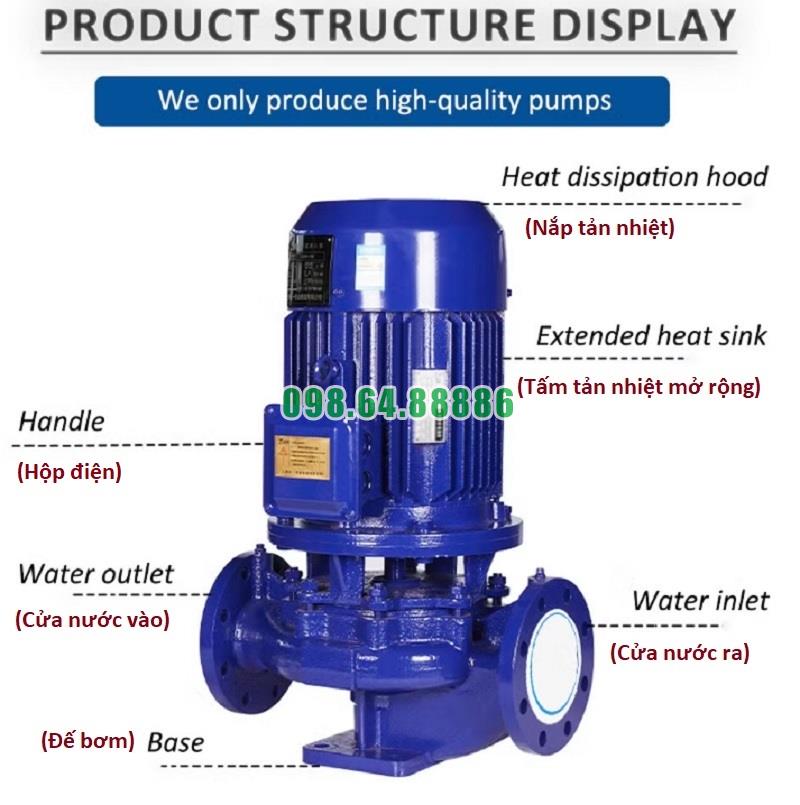

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200

Phụ kiện và kích thước lắp đặt bơm model ISG65-200

Phương thức lắp đặt bơm model ISG65-200

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-200
