Máy bơm inline, bơm lắp thẳng trục, bơm đường ống ISG80-160, IRG80-160 7.5kw, 50m3, 13.9m

Ứng dụng bơm inline model ISG80-160, IRG80-160 cho hệ thống tăng áp

Tổng quan về hệ thống tăng áp

Hệ thống tăng áp dùng để duy trì áp suất ổn định trong đường ống, đặc biệt khi nhu cầu dùng nước biến thiên theo thời gian hoặc khi chiều cao công trình lớn. Với thiết kế hút – xả cùng trục, bơm inline ISG80-160, IRG80-160 giúp dòng chảy đi thẳng, giảm tổn thất và tối ưu diện tích lắp đặt, rất thích hợp làm bơm tăng áp trong tòa nhà, khu thương mại, nhà máy và hạ tầng đô thị.

Vai trò trung tâm của bơm trong cụm tăng áp

Bơm inline ISG80-160, IRG80-160 nhận tín hiệu từ cảm biến áp suất đặt trên ống xả, gia tăng áp lực đến áp đặt (setpoint) hệ thống. Nhờ cánh bơm ly tâm cân bằng động và kết cấu trục đứng đồng trục động cơ – bơm, thiết bị tạo áp ổn định, ít rung và đáp ứng nhanh khi tải thay đổi, giúp giữ áp đều ở các tầng và nhánh sử dụng.

Cấu hình tăng áp thường dùng

Cấu hình 1 bơm + bình tích áp

Phù hợp trạm nhỏ, tải ít biến thiên. Bình tích áp hấp thụ dao động áp suất, giảm số lần khởi động. Bơm inline ISG80-160, IRG80-160 đảm nhiệm toàn bộ dải tải, vận hành theo on/off hoặc VFD đơn giản.

Cấu hình 2 bơm luân phiên/ghép song song

Hai bơm luân phiên để cân bằng giờ chạy, tăng tuổi thọ; khi cao điểm có thể chạy song song để tăng lưu lượng, giữ áp ổn định. Cấu hình này phù hợp tòa nhà, khách sạn, bệnh viện.

Cấu hình N+1 dự phòng

Dùng cho hệ thống yêu cầu độ tin cậy cao: một bơm dự phòng chạy thay khi bơm chính dừng bảo trì hoặc sự cố. Nhờ thiết kế inline, việc ghép cụm N+1 vẫn gọn, tuyến ống thẳng, tổn thất thấp.

Điều khiển và tối ưu năng lượng

Biến tần (VFD) điều chỉnh tốc độ động cơ theo tín hiệu cảm biến áp suất, giữ áp tại setpoint với độ lệch nhỏ. Khi lưu lượng giảm, tốc độ bơm hạ xuống giúp tiết kiệm điện, giảm xâm thực và hao mòn. Bộ điều khiển có thể:

• Luân phiên bơm theo thời gian/giờ chạy

• Ghép bơm theo ngưỡng áp hoặc ngưỡng lưu lượng

• Tự động soft-start/soft-stop tránh sốc áp

Thành phần và bố trí trong cụm tăng áp

• Bơm inline ISG80-160, IRG80-160: tạo áp, lưu lượng nền cho hệ thống.

• Bình tích áp: ổn định áp suất, giảm chu kỳ khởi động.

• Cảm biến áp suất: phản hồi chính xác cho VFD/PLC.

• Van một chiều: ngăn chảy ngược khi bơm dừng.

• Van chặn, đồng hồ áp, rọ/lưới lọc: phục vụ vận hành – bảo trì.

• Khớp nối mềm – giá đỡ ống: giảm rung, bù giãn nở nhiệt.

Tiêu chí lựa chọn thông số cho ứng dụng tăng áp

• Lưu lượng (Q): dựa vào tổng nhu cầu đồng thời và hệ số cực đại theo đặc thù công trình.

• Cột áp (H): gồm chiều cao địa hình, tổn thất dọc tuyến, tổn thất cục bộ và áp dư cuối tuyến.

• NPSH: bảo đảm NPSH available > NPSH required để tránh xâm thực.

• Hiệu suất tổng thể: chọn điểm làm việc gần đỉnh hiệu suất (BEP) của bơm để vận hành êm, tiết kiệm điện.

Lắp đặt và cân chỉnh để giữ áp ổn định

Đặt bơm trên bệ phẳng – chắc, cân tâm; ống hút thẳng, ngắn, sạch rác; cảm biến áp đặt tại vị trí đại diện áp hệ thống (sau cụm bơm, trước mạng phân phối chính). Dây tín hiệu chống nhiễu, tủ điện – VFD bố trí thông thoáng. Thực hiện xả khí đường ống trước khi chạy.

Vận hành – bảo vệ – an toàn

• Bảo vệ chạy khô bằng cảm biến mức/hút hoặc công tắc áp suất chênh; khóa liên động áp thấp.

• Bảo vệ dòng – nhiệt cho động cơ; giám sát rung – ồn theo định kỳ.

• Chế độ đêm/cuối tuần: hạ áp đặt để tiết kiệm năng lượng khi tải thấp.

• Bảo trì định kỳ: kiểm tra phớt cơ khí, vòng bi, lưới lọc, khớp nối mềm, hiệu chuẩn cảm biến áp.

Bí quyết kéo dài tuổi thọ của bơm inline model ISG80-160, IRG80-160

1. Lắp đặt đúng kỹ thuật

• Chọn vị trí hợp lý: Bơm nên đặt ở nơi khô ráo, thông thoáng, tránh rung động mạnh từ môi trường xung quanh.

• Căn chỉnh trục chuẩn xác: Cửa hút và xả phải đồng trục với đường ống để tránh áp lực lệch gây mòn phớt và vòng bi.

• Bệ đỡ vững chắc: Sử dụng bệ bê tông hoặc khung thép có đệm cao su chống rung để giảm chấn động trong quá trình vận hành.

2. Vận hành trong điều kiện tối ưu

• Duy trì điểm làm việc gần BEP (Best Efficiency Point): Giúp bơm đạt hiệu suất cao và giảm hao mòn.

• Kiểm soát áp suất và lưu lượng: Không để bơm chạy quá tải hoặc chạy khan.

• Sử dụng biến tần (VFD): Điều chỉnh tốc độ để tiết kiệm điện và giảm áp lực cơ khí khi khởi động.

3. Bảo dưỡng định kỳ

• Bôi trơn vòng bi đúng chu kỳ: Dùng loại mỡ bôi trơn phù hợp với khuyến cáo của nhà sản xuất.

• Kiểm tra phớt cơ khí: Thay ngay khi có dấu hiệu rò rỉ để tránh hỏng trục và động cơ.

• Vệ sinh cánh bơm và buồng bơm: Loại bỏ cặn bẩn, rong rêu, hoặc chất rắn gây mài mòn.

• Siết chặt bu lông và khớp nối: Đảm bảo kết cấu chắc chắn, tránh rung lắc.

4. Giám sát và phát hiện sớm sự cố

• Theo dõi độ rung và tiếng ồn: Phát hiện bất thường để xử lý kịp thời.

• Kiểm tra dòng điện tiêu thụ: Tăng bất thường có thể là dấu hiệu kẹt cánh, vòng bi hỏng hoặc quá tải.

• Đo nhiệt độ vòng bi và động cơ: Ngăn ngừa quá nhiệt dẫn đến hỏng hóc nghiêm trọng.

5. Sử dụng nguồn nước phù hợp

• Nước sạch hoặc đã qua lọc thô: Giảm nguy cơ mài mòn cánh và buồng bơm.

• Tránh bơm nước chứa hạt rắn lớn: Nếu bắt buộc, cần lắp lưới lọc hoặc bộ lọc trước cửa hút.

• Kiểm soát nhiệt độ chất lỏng: Không vượt quá giới hạn thiết kế (đặc biệt quan trọng với model IRG bơm nước nóng).

Để kéo dài tuổi thọ của bơm inline model ISG80-160, IRG80-160, cần kết hợp lắp đặt chuẩn kỹ thuật, vận hành đúng tải, bảo dưỡng định kỳ và giám sát liên tục. Khi được chăm sóc đúng cách, bơm sẽ hoạt động ổn định nhiều năm, giảm chi phí sửa chữa và đảm bảo hiệu quả cho toàn bộ hệ thống cấp nước hoặc xử lý chất lỏng

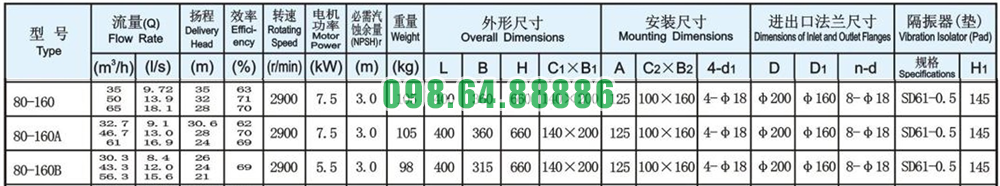

Thông số kỹ thuật và kích thước bơm model ISG80-160

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-160

Đường cong hiệu suất bơm model ISG80-160

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-160

Phụ kiện và kích thước lắp đặt bơm model ISG80-160

Phương thức lắp đặt bơm model ISG80-160

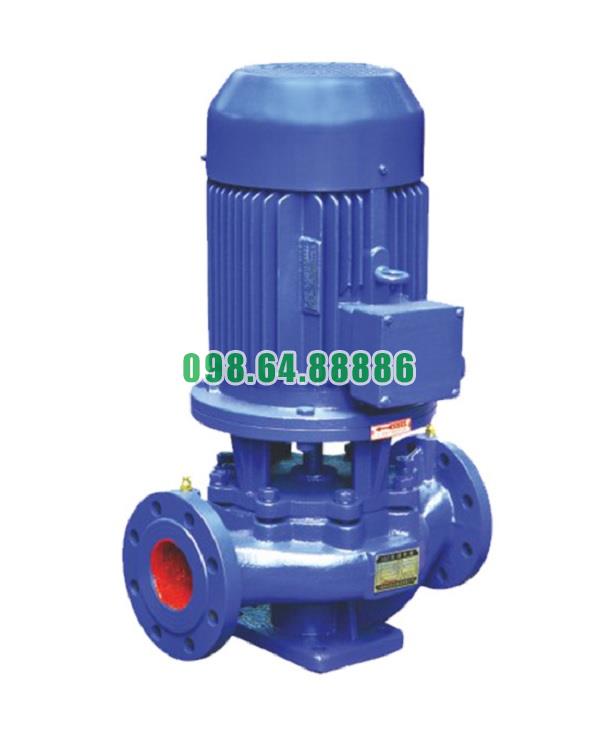

Hình ảnh thực tế bơm và phụ kiện bơm ISG80-160
