Model ISG65-315A và IRG65-315A là phiên bản cải tiến của dòng bơm ly tâm trục đứng inline, nổi bật với thiết kế đồng trục nhỏ gọn, giúp tiết kiệm diện tích lắp đặt mà vẫn đảm bảo hiệu suất cao. Nhờ việc gắn trực tiếp trục bơm với trục động cơ theo phương thẳng đứng, thiết bị không cần khớp nối trung gian, giúp giảm chiều dài tổng thể và tăng độ đồng tâm.

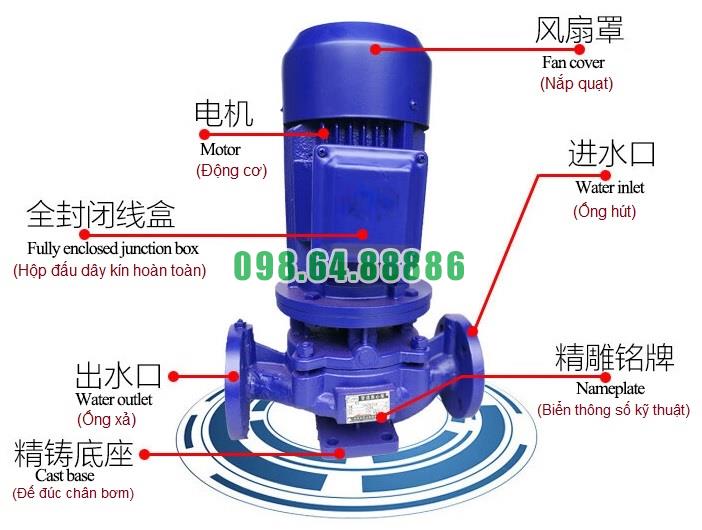

Với kết cấu thân bơm hình trụ đứng, cửa hút ở đáy và cửa xả ở đỉnh hoặc trên cùng một trục ngang (tùy biến thể), bơm dễ dàng tích hợp trong:
Phòng kỹ thuật tầng hầm có trần thấp
Tủ thiết bị cơ điện (MEP) của các tòa nhà cao tầng
Trạm bơm có cấu trúc module ghép
Các hệ thống đường ống tuyến tính không có chỗ rẽ
Chiều cao của bơm thường gọn hơn các dòng trục ngang cùng công suất, trong khi chiều rộng hẹp và không chiếm nhiều không gian bên dưới.
Nhờ rút gọn kích thước và sử dụng vật liệu hợp lý (gang đúc, inox, hợp kim nhôm cho động cơ), phiên bản ISG65-315A, IRG65-315A có trọng lượng nhẹ hơn so với các model cùng cấp lưu lượng. Điều này giúp:
Dễ dàng vận chuyển, nâng lắp
Thuận tiện trong thi công trạm bơm tầng cao
Tiết kiệm chi phí lắp đặt giá đỡ hoặc khung nền
Kiểu dáng nhỏ gọn, đồng trục của ISG65-315A và IRG65-315A đáp ứng tiêu chuẩn thiết kế tiết kiệm không gian ngày càng được ưa chuộng trong:
Hệ thống HVAC của khách sạn, trung tâm thương mại
Nhà máy chế biến thực phẩm, dược phẩm
Hệ thống cấp nước khu đô thị, chung cư cao tầng
Ngoài ra, với khả năng lắp đặt gần tường, gần thiết bị khác mà không ảnh hưởng đến bảo trì – bơm tối ưu hóa bố trí mặt bằng và giảm chi phí thi công kỹ thuật.
Bơm đồng trục thẳng đứng ISG65-315A và IRG65-315A là giải pháp lý tưởng cho các công trình yêu cầu hiệu suất cao trong không gian hạn chế. Với thiết kế nhỏ gọn, dễ lắp đặt và vận hành êm ái, dòng bơm này mang đến hiệu quả sử dụng vượt trội mà không làm phát sinh chi phí mặt bằng hay thi công phức tạp. Đây là lựa chọn thông minh cho các dự án dân dụng và công nghiệp hiện đại, đề cao tính linh hoạt và tối ưu không gian kỹ thuật
Mặc dù bơm đồng trục thẳng đứng model ISG65-315A và IRG65-315A có thiết kế hiện đại, gọn gàng và khả năng vận hành ổn định, quá trình lắp đặt vẫn có thể gặp một số thách thức kỹ thuật và thực tế nếu không được chuẩn bị kỹ lưỡng. Việc nhận diện đúng các trở ngại này giúp kỹ sư và đơn vị thi công chủ động hơn trong việc xử lý và đảm bảo hệ thống vận hành hiệu quả, an toàn.
Do thiết kế đồng trục thẳng đứng, nếu quá trình lắp đặt không đảm bảo độ đồng tâm tuyệt đối giữa trục bơm và trục động cơ, có thể gây ra:
– Rung động bất thường khi vận hành
– Mòn nhanh bạc đạn, phớt cơ khí
– Tăng tải trọng trục và giảm tuổi thọ thiết bị
Việc căn chỉnh sai dù chỉ vài phần trăm mm cũng gây ảnh hưởng lớn đến toàn hệ thống.
Bơm ISG65-315A, IRG65-315A có kích thước và trọng lượng khá lớn, nên cần nền móng vững chắc, không lún nứt. Nếu nền không bằng phẳng:
– Bơm dễ bị nghiêng, gây lệch tâm trục
– Khó căn chỉnh chính xác khi lắp đặt
– Tăng áp lực lên các bu-lông đế và khớp nối mềm
Việc xử lý lại nền sau khi lắp đặt mất nhiều thời gian và chi phí.
Mặc dù thiết kế trục đứng giúp tiết kiệm diện tích sàn, nhưng chiều cao tổng thể của bơm lại khá lớn. Nếu không tính toán trước:
– Trần kỹ thuật không đủ khoảng không để nâng hạ motor hoặc cụm đầu bơm
– Khó thao tác trong bảo trì, đặc biệt khi thay cánh hoặc phớt
– Không đủ khoảng cách an toàn để kiểm tra, tháo lắp
Đây là thách thức phổ biến trong các phòng máy kín hoặc hầm kỹ thuật thấp trần.
Thiết kế inline yêu cầu đường ống vào và ra nằm chính xác trên cùng một trục thẳng hàng. Nếu:
– Ống bị lệch, không đồng tâm
– Mặt bích không song song
– Khớp nối mềm lắp sai kỹ thuật
thì sẽ dẫn đến:
– Rò rỉ tại mặt bích
– Tải trọng không đều truyền vào thân bơm
– Nứt vỡ hoặc cong thân bơm trong thời gian dài
Bơm đồng trục không có bộ truyền trung gian, nên chiều quay động cơ ảnh hưởng trực tiếp đến chiều quay của cánh bơm. Nếu không kiểm tra kỹ:
– Vận hành sai chiều gây xâm thực và giảm lưu lượng
– Phớt bị rò rỉ do áp lực bất thường
– Gây nóng động cơ do làm việc vượt tải
Đây là lỗi dễ gặp nếu người vận hành không kiểm tra chiều quay bằng thử nhấp điện ngắn trước khi khởi động.
Nếu bơm không được đặt gần bể hút, cao trình không phù hợp, hoặc lắp tại nơi bị hút khí, sẽ gây ra:
– Hiện tượng xâm thực (cavitation) do NPSH không đảm bảo
– Không mồi được nước hoặc mồi khó khăn
– Giảm hiệu suất rõ rệt so với thiết kế
Ngoài ra, nếu đặt bơm ở nơi ẩm ướt hoặc có hóa chất ăn mòn, tuổi thọ motor và phớt cơ khí cũng suy giảm nhanh chóng.
Một số hệ thống yêu cầu bơm tích hợp biến tần, tủ điện mềm, hoặc cảm biến giám sát áp suất, nhưng khi lắp đặt thực tế lại thiếu tương thích về tín hiệu hoặc công suất, dẫn đến:
– Không khởi động được bơm
– Sai chế độ vận hành, gây quá tải
– Mất kết nối cảnh báo khi có sự cố
Lắp đặt bơm đồng trục thẳng đứng ISG65-315A, IRG65-315A đòi hỏi kỹ thuật chính xác, khảo sát kỹ không gian và hệ thống kết nối đồng bộ. Các thách thức như lệch trục, sai chiều quay, không gian hạn chế, sai kết nối đường ống hoặc nền không vững có thể gây hậu quả nghiêm trọng nếu không xử lý sớm. Để đảm bảo thành công, cần phối hợp chặt chẽ giữa thiết kế – thi công – bảo trì, đồng thời tuân thủ chặt chẽ hướng dẫn lắp đặt từ nhà sản xuất.
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315a-luu-luong-65-ls.html

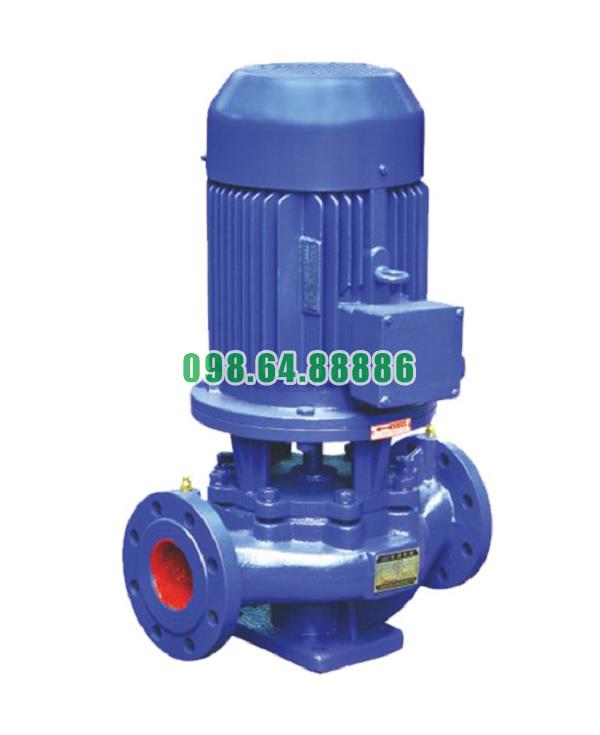

Máy bơm đồng trục thẳng đứng, bơm tăng áp, bơm trục đứng ISG65-315A, IRG65-315A 22kw, 23.4m3, 110m
31.968.000 VND
