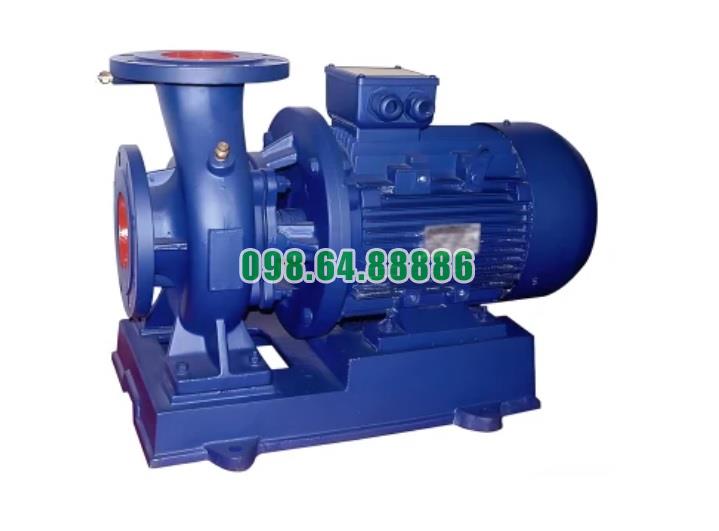

Bơm nước trục ngang SLW-ISW50-160 hút sâu 2.3m

Tải báo giá
• Mã SP
: SLW-ISW50-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 30 - 33m, năng xuất 45 - 52%, động cơ 3 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 60 kg
Đang xử lý...


Thông tin sản phẩm

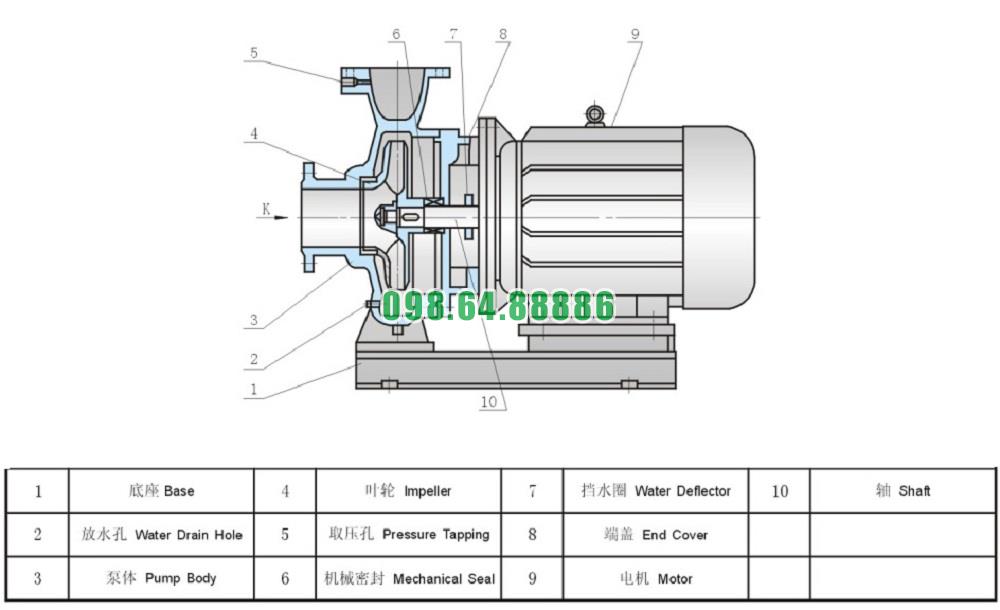

Cấu tạo bơm nước trục ngang SLW-ISW50-160 hút sâu 2.3m gồm máy bơm, động cơ và đế

Bơm nước trục ngang SLW-ISW50-160 với khả năng hút sâu 2.3m thường được cấu tạo bởi ba phần chính: máy bơm, động cơ và đế. Dưới đây là chi tiết về cấu tạo của từng phần:

1. Máy Bơm

  • Thân Bơm (Casing):

    • Chất Liệu: Thường làm từ gang, thép không gỉ, hoặc nhựa kỹ thuật để chịu được áp lực và khả năng chống ăn mòn.
    • Thiết Kế: Thân bơm có thiết kế ly tâm với cánh bơm giúp tạo ra lực hút và đẩy nước. Cấu trúc này cho phép bơm đạt hiệu suất cao và cột áp tốt.
  • Cánh Bơm (Impeller):

    • Chất Liệu: Có thể làm bằng đồng, thép không gỉ hoặc vật liệu chống mài mòn khác.
    • Thiết Kế: Cánh bơm được thiết kế để tối ưu hóa lưu lượng và cột áp, với hình dạng và góc cánh phù hợp để đạt hiệu suất tối ưu.
  • Vỏ Bơm (Pump Casing):

    • Thiết Kế: Vỏ bơm thường được thiết kế để giữ các cánh bơm và đảm bảo dòng nước được dẫn chính xác từ ống hút vào ống xả.
  • Cửa Hút và Xả:

    • Cửa Hút (Inlet): Được thiết kế để hút nước từ nguồn. Trong trường hợp của SLW-ISW50-160, đường kính cửa hút là 50mm.
    • Cửa Xả (Outlet): Được thiết kế để đẩy nước ra khỏi bơm, với đường kính tương ứng để tối ưu hóa dòng chảy.

2. Động Cơ

  • Chất Liệu và Thiết Kế:

    • Chất Liệu: Động cơ thường làm từ vật liệu bền bỉ như nhôm hoặc thép không gỉ để chống ăn mòn và kéo dài tuổi thọ.
    • Thiết Kế: Được gắn chặt với máy bơm bằng các bulong hoặc đai ốc, động cơ cung cấp lực quay cho cánh bơm. Động cơ có công suất 3 kW và thường được trang bị bảo vệ quá tải và quá nhiệt.
  • Tính Năng:

    • Vận Hành: Động cơ điện 3 kW, cung cấp đủ năng lượng để máy bơm hoạt động với hiệu suất cao.
    • Hiệu Suất: Được thiết kế để hoạt động ổn định và tiết kiệm năng lượng, giúp kéo dài tuổi thọ của hệ thống bơm.

3. Đế (Base Plate)

  • Chất Liệu và Thiết Kế:

    • Chất Liệu: Thường làm từ gang, thép hoặc nhôm, đế được thiết kế để chịu tải trọng và giảm rung động.
    • Thiết Kế: Đế có vai trò giữ cố định máy bơm và động cơ, tạo sự ổn định trong quá trình vận hành. Đế có thể được trang bị các lỗ gắn bulong để cố định bơm vào nền hoặc khung.
  • Tính Năng:

    • Ổn Định: Đảm bảo bơm và động cơ không bị dịch chuyển trong quá trình hoạt động, giúp giảm rung động và tiếng ồn.
    • Dễ Dàng Lắp Đặt: Thiết kế giúp dễ dàng lắp đặt bơm và động cơ vào hệ thống ống nước và các thiết bị liên quan.

Cấu tạo này đảm bảo bơm SLW-ISW50-160 có thể hoạt động hiệu quả trong việc cung cấp lưu lượng nước lớn và cột áp cao, đồng thời dễ dàng lắp đặt và bảo trì

Bơm nước trục ngang SLW-ISW50-160 hút sâu 2.3m ứng dụng trong ngành thực phẩm, dược phẩm

Bơm nước trục ngang SLW-ISW50-160 với khả năng hút sâu 2.3m có thể được ứng dụng trong ngành thực phẩm và dược phẩm cho nhiều mục đích quan trọng. Dưới đây là một số ứng dụng tiêu biểu:

Ngành Thực Phẩm

  1. Cung Cấp Nước Sạch

    • Quy Trình Sản Xuất: Cung cấp nước sạch và tinh khiết cho các quy trình sản xuất thực phẩm, từ chế biến đến đóng gói.
    • Hệ Thống Làm Mát: Được sử dụng để cung cấp nước cho hệ thống làm mát máy móc và thiết bị trong các nhà máy thực phẩm.
  2. Hệ Thống Tưới Tiêu

    • Trang Trại và Vườn Cây: Cung cấp nước cho hệ thống tưới tiêu trong các trang trại và vườn cây trồng nguyên liệu thực phẩm.
  3. Hệ Thống Rửa

    • Rửa Rau Quả và Thiết Bị: Cung cấp nước cho các hệ thống rửa rau quả, thiết bị chế biến và các khu vực làm việc trong nhà máy thực phẩm.

Ngành Dược Phẩm

  1. Cung Cấp Nước Cho Quy Trình Sản Xuất

    • Sản Xuất Thuốc: Cung cấp nước sạch cho các quy trình sản xuất thuốc, bao gồm pha chế, làm sạch và các công đoạn sản xuất khác.
  2. Hệ Thống Làm Mát

    • Máy Móc và Thiết Bị: Cung cấp nước cho hệ thống làm mát của các máy móc và thiết bị trong ngành dược phẩm, giúp duy trì nhiệt độ hoạt động ổn định.
  3. Xử Lý Nước

    • Xử Lý Nước Thải: Cung cấp nước cho các hệ thống xử lý nước thải trong các cơ sở sản xuất dược phẩm, đảm bảo chất lượng nước thải đạt tiêu chuẩn trước khi thải ra môi trường.

Các Lưu Ý Khi Sử Dụng

  • Vật Liệu Chế Tạo: Đảm bảo bơm được làm từ vật liệu không phản ứng với các chất lỏng trong ngành thực phẩm và dược phẩm, để tránh ảnh hưởng đến chất lượng sản phẩm.
  • Tiêu Chuẩn Vệ Sinh: Đảm bảo rằng bơm dễ dàng vệ sinh và bảo trì để duy trì môi trường sản xuất sạch sẽ.
  • Hiệu Suất và Độ Tin Cậy: Đảm bảo bơm hoạt động hiệu quả và đáng tin cậy để tránh gián đoạn trong quy trình sản xuất.

Điều kiện làm việc bơm nước trục ngang SLW-ISW50-160 hút sâu 2.3m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

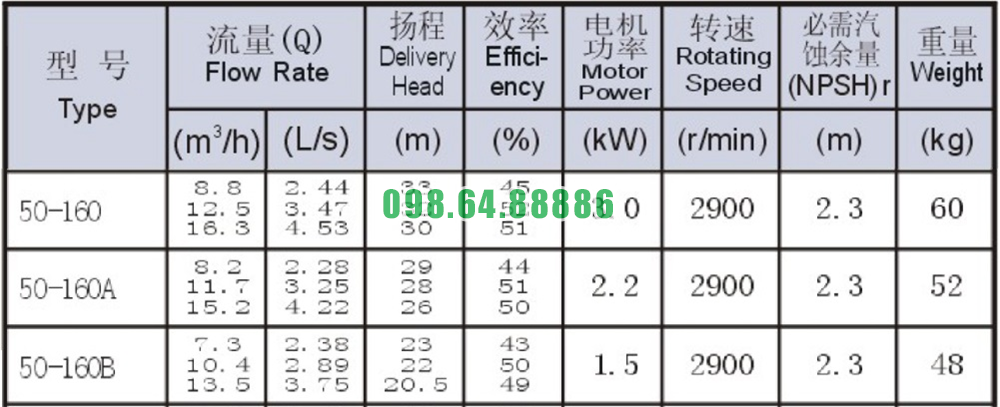

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW50-160 hút sâu 2.3m

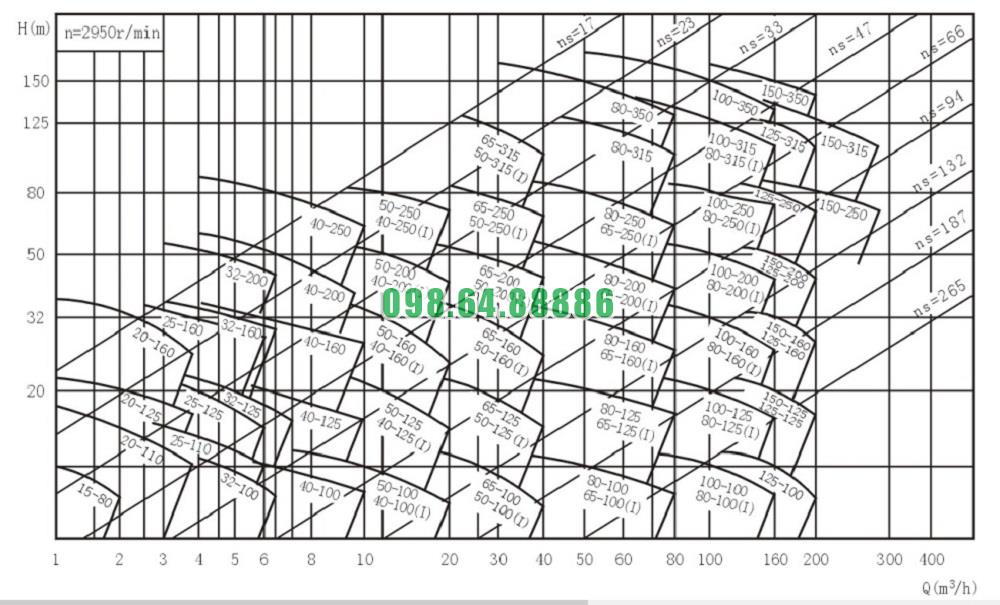

Đường cong hiệu suất bơm nước trục ngang SLW-ISW50-160 hút sâu 2.3m

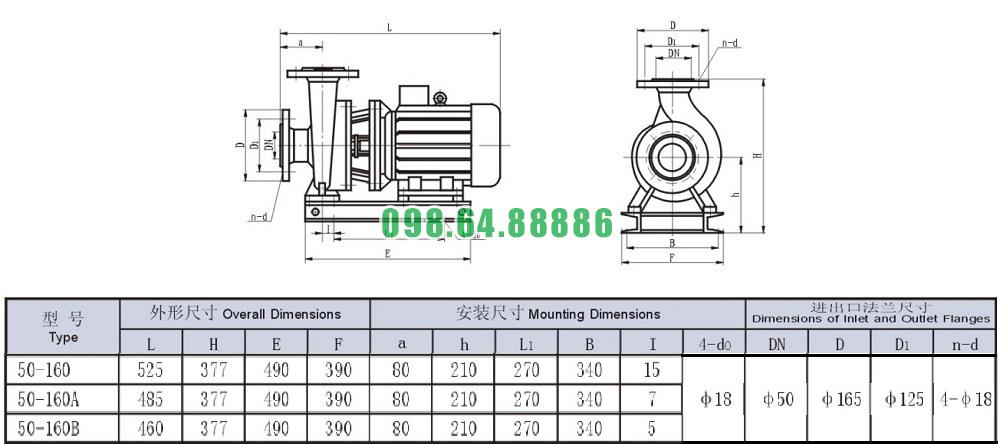

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW50-160 hút sâu 2.3m
