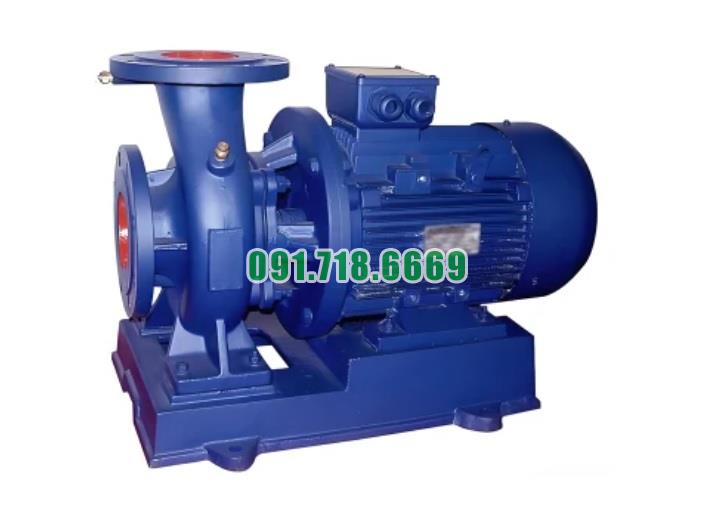

Bơm nước nằm ngang SLW-ISW40-250

Tải báo giá
• Mã SP
: SLW-ISW40-250
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 4.4 - 8.3 m3/h hoặc 1.22 - 2.31 L/s, đẩy cao từ 74 - 82m, năng xuất 24 - 28%, động cơ 7.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 108 kg
Đang xử lý...


Thông tin sản phẩm

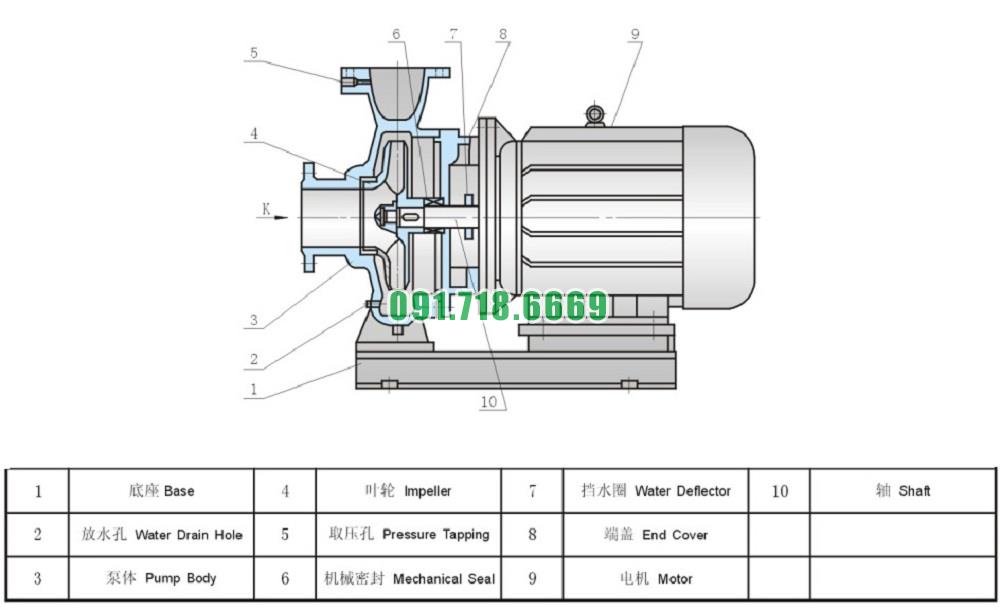

Bơm nước nằm ngang SLW-ISW40-250 gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác

Bơm nước nằm ngang SLW-ISW40-250 là một loại bơm ly tâm ngang được thiết kế để vận chuyển nước và các chất lỏng khác trong các ứng dụng công nghiệp và xử lý nước thải. Cấu tạo của bơm này bao gồm các thành phần chính sau đây:

  1. Thân máy (Bơm): Là phần chính của bơm, nơi mà nước và chất lỏng được hút và bơm đi. Thân máy thường được làm từ thép không gỉ hoặc các vật liệu chống ăn mòn để đảm bảo độ bền và khả năng chịu được các điều kiện làm việc khắc nghiệt.

  2. Cánh quạt (Impeller): Là bộ phận đảm nhận vai trò chính trong việc tạo lực ly tâm để đẩy chất lỏng đi. Các cánh quạt được thiết kế để tối ưu hóa hiệu suất bơm, có thể có nhiều kiểu dáng và kích cỡ khác nhau tùy thuộc vào yêu cầu của ứng dụng cụ thể.

  3. Vỏ (Casing): Là phần bao bọc bên ngoài thân máy và cánh quạt, có vai trò bảo vệ và hướng dẫn dòng chất lỏng từ thân máy đến cánh quạt để tăng áp suất và hiệu suất của bơm.

  4. Phốt cơ khí (Mechanical Seal): Là bộ phận chịu trách nhiệm ngăn chặn nước và chất lỏng từ bơm rò ra ngoài, giữ cho hệ thống bơm luôn khô ráo và an toàn. Phốt cơ khí thường được bảo vệ bằng một vỏ bọc để tránh bị ảnh hưởng bởi các yếu tố bên ngoài.

  5. Các bộ phận khác: Bên cạnh các thành phần chính như thân máy, cánh quạt, vỏ và phốt cơ khí, bơm SLW-ISW40-250 còn có các bộ phận như trục máy (Shaft), bạc đạn (Bearings), motor điện (Electric Motor) và các bộ phận phụ trợ khác như van xả (Check Valve), van kiểm soát áp lực (Pressure Control Valve) tuỳ thuộc vào cấu hình và yêu cầu của từng ứng dụng cụ thể.

Bơm nước nằm ngang SLW-ISW40-250 được thiết kế để đáp ứng các yêu cầu về hiệu suất cao, khả năng chịu được môi trường làm việc khắc nghiệt và đảm bảo hoạt động ổn định trong thời gian dài.

Bơm nước nằm ngang SLW-ISW40-250 có chung một đế và được cách ly bằng bộ cách ly rung JG

Bộ cách ly rung JG được sử dụng để cách ly và giảm thiểu độ rung và tiếng ồn từ bơm nước nằm ngang SLW-ISW40-250. Đây là một thành phần quan trọng trong hệ thống bơm, đặc biệt là khi bơm được sử dụng trong các môi trường yêu cầu yên tĩnh và ít tiếng ồn như các ứng dụng công nghiệp hoặc trong các tòa nhà cao tầng, nơi tiếng ồn có thể gây phiền toái hoặc ảnh hưởng đến môi trường làm việc.

Công dụng chính của bộ cách ly rung JG bao gồm:

  1. Cách ly rung: Bộ cách ly rung JG giúp ngăn chặn và giảm thiểu độ rung của bơm nước SLW-ISW40-250 khi hoạt động. Điều này giúp bảo vệ các bộ phận bơm khỏi những tổn hại do rung động, từ đó gia tăng tuổi thọ của bơm và giảm chi phí bảo trì.

  2. Giảm tiếng ồn: Ngoài việc cách ly rung, bộ cách ly rung JG cũng có tác dụng giảm âm thanh phát ra từ bơm. Điều này làm cho hệ thống hoạt động êm ái hơn và giảm ảnh hưởng đến môi trường xung quanh.

  3. Bảo vệ hệ thống: Việc giảm rung và tiếng ồn không chỉ mang lại lợi ích về môi trường làm việc mà còn bảo vệ các thành phần khác trong hệ thống bơm. Những động lực và rung động có thể gây ra các vấn đề như hao mòn nhanh của các bộ phận và giảm hiệu suất hoạt động.

  4. Tăng tính ổn định: Bộ cách ly rung JG giúp cân bằng và giảm thiểu các dao động không mong muốn trong quá trình vận hành của bơm. Điều này làm tăng tính ổn định của hệ thống và giảm nguy cơ hỏng hóc đột ngột.

Tóm lại, việc sử dụng bộ cách ly rung JG cho bơm nước nằm ngang SLW-ISW40-250 không chỉ giúp cải thiện hiệu suất và tuổi thọ của bơm mà còn tăng tính ổn định và giảm thiểu tiếng ồn, mang lại lợi ích to lớn cho các ứng dụng công nghiệp và dân dụng.

Điều kiện làm việc bơm nước nằm ngang SLW-ISW40-250


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

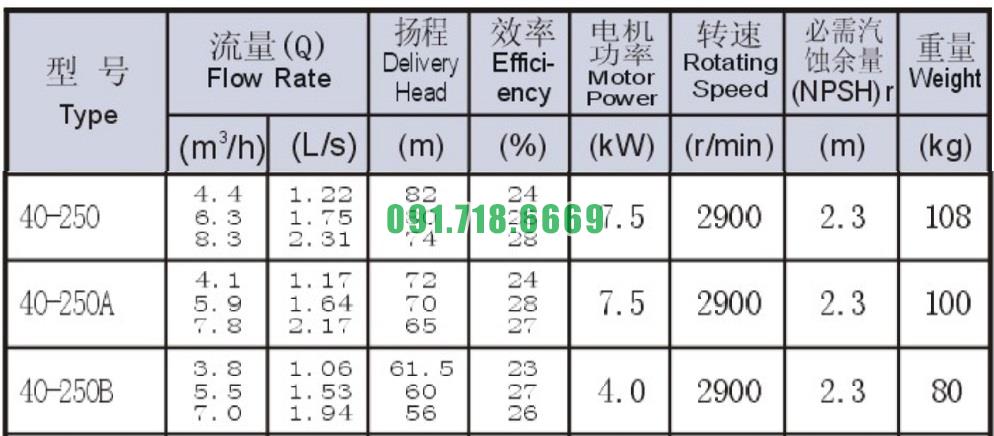

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW40-250

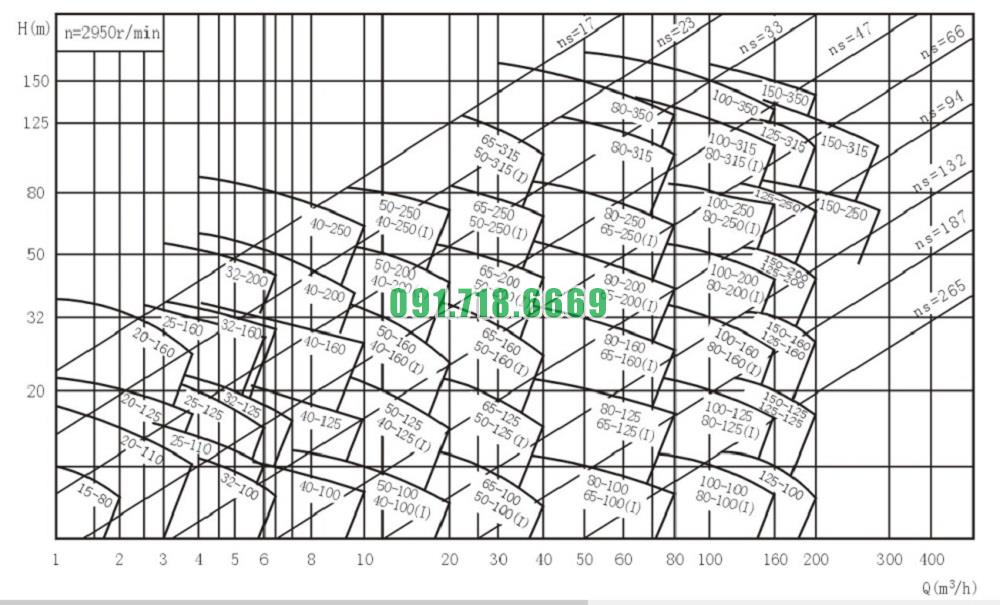

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW40-250

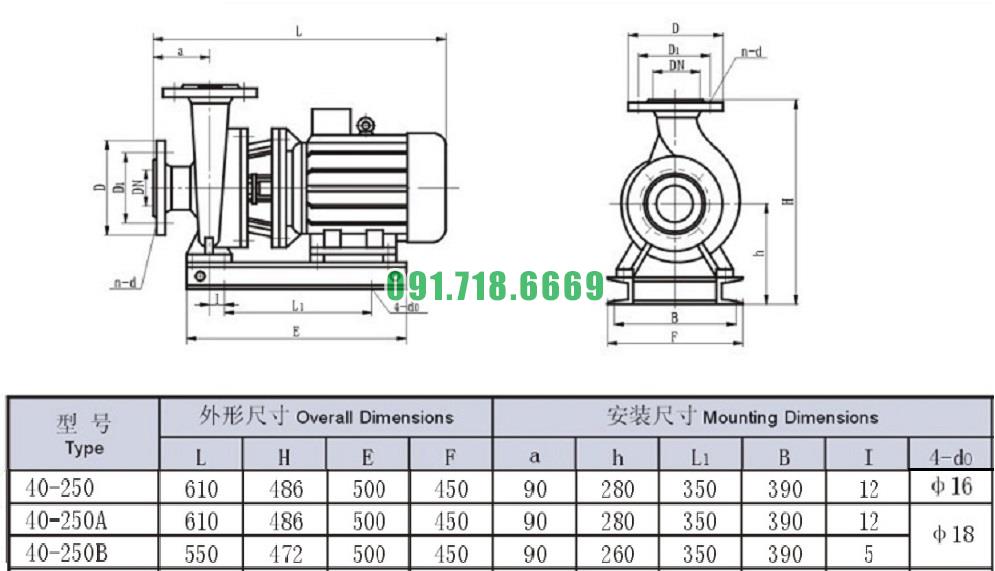

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW40-250
