Bơm ly tâm trục đứng ISG32-160 và IRG32-160 với lưu lượng 1.25 L/s (tương đương 4.5 m³/h) được thiết kế theo dạng inline trục đứng, tối ưu cho các hệ thống cần cấp nước liên tục với cột áp cao, trong khi vẫn tiết kiệm diện tích lắp đặt. Cấu tạo bơm gồm các bộ phận chính sau:
Được chế tạo từ gang xám hoặc gang cầu chịu áp lực cao, có khả năng chống ăn mòn nhẹ.
Dạng thân tròn kín, tích hợp với cửa hút và cửa đẩy theo phương đồng trục (inline), giúp giảm tổn thất dòng chảy và dễ lắp đặt vào hệ thống ống.
Mặt bích tiêu chuẩn giúp kết nối dễ dàng với hệ thống đường ống.
Cánh kín bằng gang hoặc thép không gỉ, được thiết kế theo nguyên lý thủy lực học để tạo áp lực đẩy cao và lưu lượng ổn định.
Lắp trực tiếp trên trục bơm, quay đồng tâm với trục động cơ.
Được cân bằng động để giảm rung và tăng tuổi thọ.
Làm từ thép hợp kim tôi cứng hoặc inox, có độ cứng và độ chính xác cao.
Truyền động trực tiếp từ động cơ, giúp tối ưu hóa hiệu suất năng lượng và giảm tổn thất cơ khí.
Loại phớt cơ khí đơn hoặc đôi, làm kín vùng tiếp xúc giữa trục và thân bơm.
Vật liệu thường là carbon, ceramic, silicon carbide để chống mài mòn và chịu nhiệt.
Ngăn ngừa rò rỉ nước và bảo vệ vòng bi khỏi sự xâm nhập của nước.
Vòng bi chất lượng cao có chức năng đỡ trục quay và giảm ma sát.
Được bôi trơn bằng mỡ chịu nhiệt, bảo đảm độ ổn định và giảm tiếng ồn khi vận hành.
Động cơ lồng sóc 1 pha hoặc 3 pha, gắn trực tiếp với trục bơm (kiểu đồng trục).
Vỏ động cơ bằng nhôm hoặc gang, tích hợp cánh tản nhiệt.
Tốc độ quay 2900 vòng/phút, công suất phù hợp để đảm bảo lưu lượng 1.25 L/s và cột áp thiết kế.
Thiết kế gọn, chắc chắn, giúp bơm đứng vững trong mọi điều kiện lắp đặt.
Có lỗ bắt bu lông để cố định xuống nền hoặc khung đỡ, đảm bảo an toàn khi hoạt động.
Van xả khí ở đầu bơm giúp loại bỏ khí trong buồng bơm khi khởi động.
Vít xả nước để bảo dưỡng, vệ sinh thiết bị sau thời gian dài sử dụng.
Cấu tạo của bơm ly tâm trục đứng ISG32-160 và IRG32-160 được thiết kế tối ưu để đảm bảo độ bền, hiệu suất cao và độ ổn định lâu dài. Với lưu lượng 1.25 L/s, cấu tạo trên giúp bơm hoạt động hiệu quả trong nhiều hệ thống cấp thoát nước, tuần hoàn và xử lý chất lỏng trong công nghiệp và dân dụng.
Bơm ly tâm trục đứng ISG32-160 và IRG32-160 vận hành dựa trên nguyên lý lực ly tâm, trong đó năng lượng cơ học từ động cơ được chuyển hóa thành năng lượng động và thế năng của dòng chất lỏng. Với lưu lượng định mức 1.25 L/s (tương đương 4.5 m³/h), bơm có khả năng hút nước từ nguồn thấp và đẩy nước lên cao qua hệ thống đường ống kín.
Khi động cơ quay, trục bơm truyền lực đến cánh bơm, làm cánh quay với tốc độ cao.
Cánh bơm quay tạo ra lực ly tâm, khiến nước bên trong buồng bơm bị văng ra mép ngoài của cánh bơm.
Khu vực trung tâm của cánh bơm (tâm quay) trở nên trống, tạo nên vùng áp suất thấp (chân không tạm thời).
Do áp suất khí quyển bên ngoài lớn hơn áp suất trong tâm bơm, nước từ nguồn cấp sẽ bị ép chảy vào buồng hút của bơm qua đường ống hút.
Quá trình này tiếp tục liên tục, đảm bảo dòng nước luôn được bổ sung để bơm hoạt động không gián đoạn.
Nước được cánh bơm truyền động tiếp tục di chuyển theo hướng ra ngoài, theo khe giữa cánh bơm và vỏ bơm.
Nhờ lực ly tâm, nước được gia tốc và tăng áp suất, chuyển hóa một phần năng lượng cơ học thành năng lượng động học.
Dòng nước có áp suất cao tiếp tục di chuyển theo buồng xoắn ốc của thân bơm, rồi được ép ra đường ống xả.
Nhờ cột áp tạo ra, nước được đẩy lên cao hoặc tới các điểm tiêu thụ trong hệ thống cấp nước, với lưu lượng ổn định 1.25 L/s.
Tự hút yếu: Bơm ly tâm không có khả năng tự hút nước từ nguồn thấp nếu buồng bơm rỗng khí; do đó, cần mồi đầy nước trước khi khởi động.
Hút bằng chênh lệch áp suất, không tạo lực hút chủ động như bơm piston.
Quá trình hút và đẩy diễn ra đồng thời và liên tục, nhờ hoạt động xoay vòng của cánh bơm.
Động cơ quay → Cánh bơm quay → Tạo vùng chân không
Nước bị ép vào buồng hút → Được tăng áp bằng lực ly tâm
Nước được đẩy ra đường ống xả với lưu lượng 1.25 L/s
Bơm ly tâm trục đứng ISG32-160 và IRG32-160 hoạt động theo nguyên lý hút và đẩy nhờ lực ly tâm từ cánh bơm quay, giúp tạo ra áp suất và vận tốc dòng chảy đủ mạnh để cung cấp nước liên tục trong các hệ thống kỹ thuật. Việc hiểu rõ nguyên lý hút - đẩy giúp người dùng vận hành hiệu quả, tránh tình trạng cháy khô hoặc tụ khí trong buồng bơm, từ đó kéo dài tuổi thọ thiết bị.

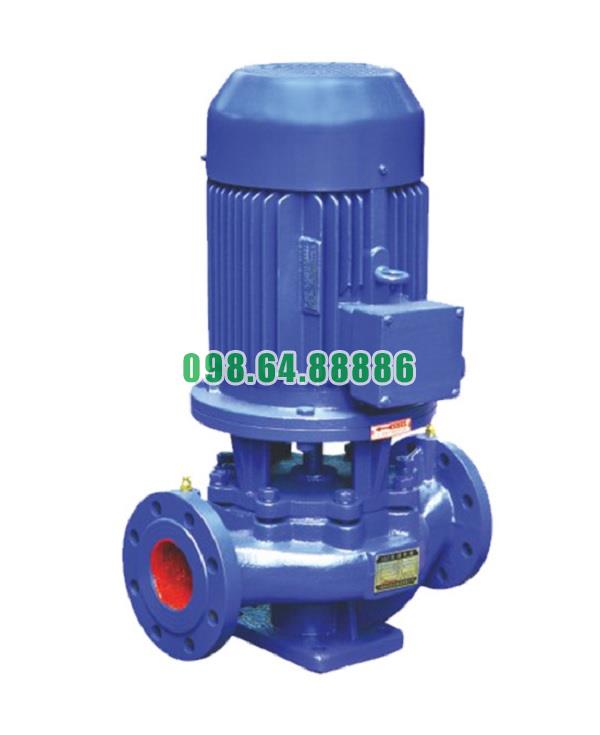

Bơm ly tâm trục đứng model ISG32-160, bơm IRG32-160 lưu lượng 1.25 L/s
5.011.200 VND
