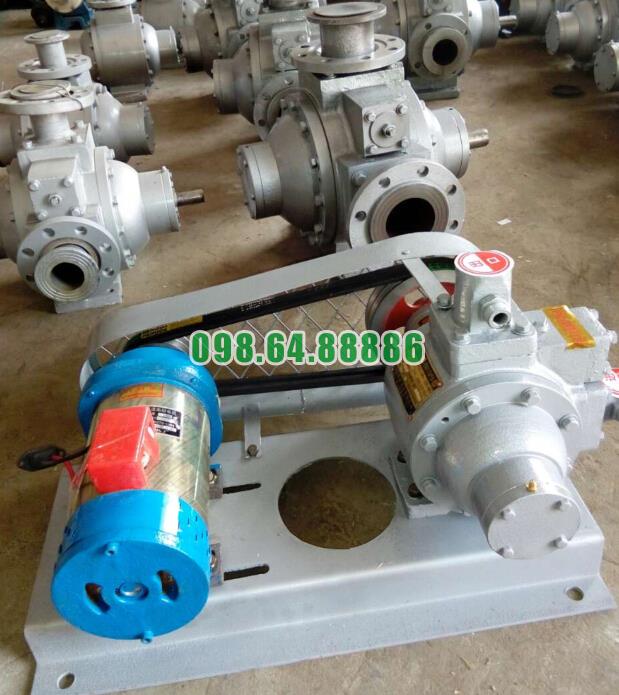

Chi tiết cấu tạo các bộ phận chính của Bơm khí hóa lỏng YAB35-5

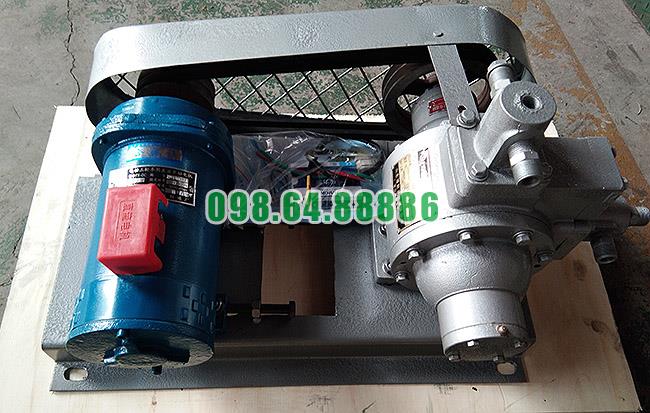

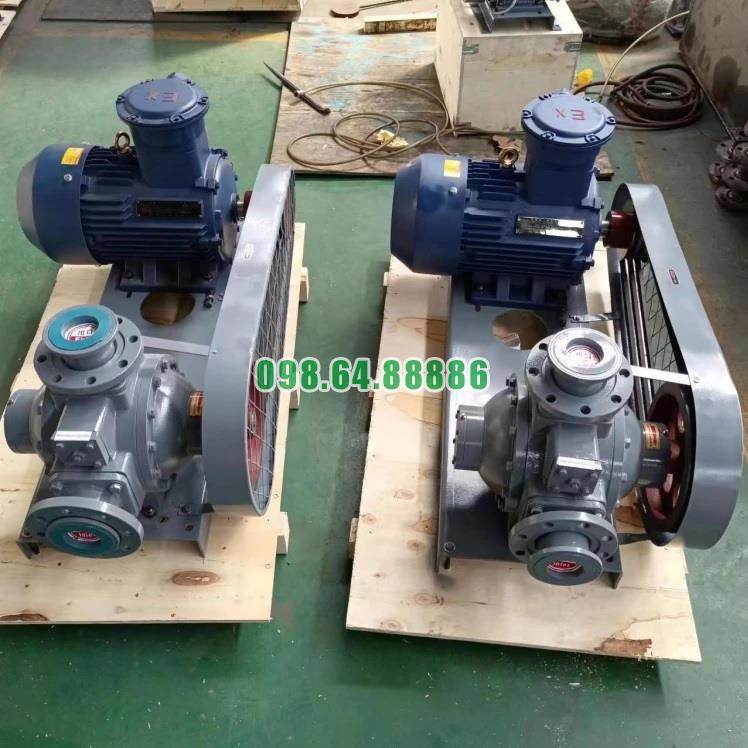

Thân bơm của Bơm khí hóa lỏng YAB35-5
Thân bơm là bộ phận bao ngoài và cũng là khoang làm việc chính của Bơm khí hóa lỏng YAB35-5. Bộ phận này được chế tạo từ gang hợp kim chịu mài mòn mật độ cao, có khả năng chịu áp lực, chịu ma sát và thích hợp với môi trường làm việc công nghiệp.
Bề mặt bên trong thân bơm được gia công nhẵn, giúp chất lỏng di chuyển ổn định hơn trong quá trình hút và xả. Với các chất lỏng dễ bay hơi như amoni lỏng, metanol, propylen oxit, benzen thô, etylen oxit và butadien, thân bơm cần có độ kín và độ bền cao để hạn chế rò rỉ trong quá trình vận hành.
Vai trò của thân bơm
Thân bơm giúp cố định các bộ phận bên trong như rotor, cánh trượt, trục bơm và hệ thống làm kín. Đồng thời, thân bơm chịu trực tiếp áp suất làm việc 2.0MPa, giúp bơm duy trì khả năng vận chuyển chất lỏng ổn định với lưu lượng 35m³/h.
Rotor trong cấu tạo Bơm khí hóa lỏng YAB35-5
Rotor tạo chuyển động chính cho buồng bơm
Rotor là bộ phận quay bên trong thân Bơm khí hóa lỏng YAB35-5. Khi động cơ YB160M-4 công suất 11KW truyền lực đến trục bơm, rotor bắt đầu quay với tốc độ 780r.P.m.
Rotor là chi tiết giữ các cánh trượt và tạo ra chuyển động tuần hoàn trong buồng bơm. Khi rotor quay, các cánh trượt di chuyển ra vào theo rãnh, tạo thành các khoang hút và khoang đẩy chất lỏng.
Vai trò của rotor
Rotor quyết định khả năng tạo dòng chảy liên tục của Bơm khí hóa lỏng YAB35-5. Nếu rotor quay ổn định, quá trình hút, giữ và đẩy chất lỏng sẽ diễn ra đều hơn, giúp bơm duy trì chênh lệch áp suất 0.5MPa và hạn chế dao động dòng chảy.
Cánh trượt của Bơm khí hóa lỏng YAB35-5
Cánh trượt là bộ phận trực tiếp tạo lực hút và lực đẩy
Cánh trượt là một trong những bộ phận quan trọng nhất trong cấu tạo của Bơm khí hóa lỏng YAB35-5. Các cánh trượt được lắp trong rãnh rotor và có khả năng trượt linh hoạt khi rotor quay.
Khi bơm vận hành, cánh trượt áp sát vào thành trong của thân bơm, tạo ra các khoang chứa chất lỏng. Tại vùng hút, khoang bơm mở rộng để hút chất lỏng vào. Tại vùng xả, khoang bơm thu hẹp để đẩy chất lỏng ra ngoài.
Vật liệu cánh trượt
Cánh trượt của Bơm khí hóa lỏng YAB35-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Điều này giúp cánh trượt làm việc ổn định khi bơm các chất lỏng dễ bay hơi hoặc có yêu cầu kỹ thuật cao.
Vai trò của cánh trượt
Cánh trượt giúp bơm đạt lưu lượng 35m³/h, đồng thời hỗ trợ dòng chảy đều, giảm rung động và hạn chế rò rỉ nội bộ trong buồng bơm. Đây là bộ phận ảnh hưởng trực tiếp đến hiệu suất làm việc của Bơm khí hóa lỏng YAB35-5.

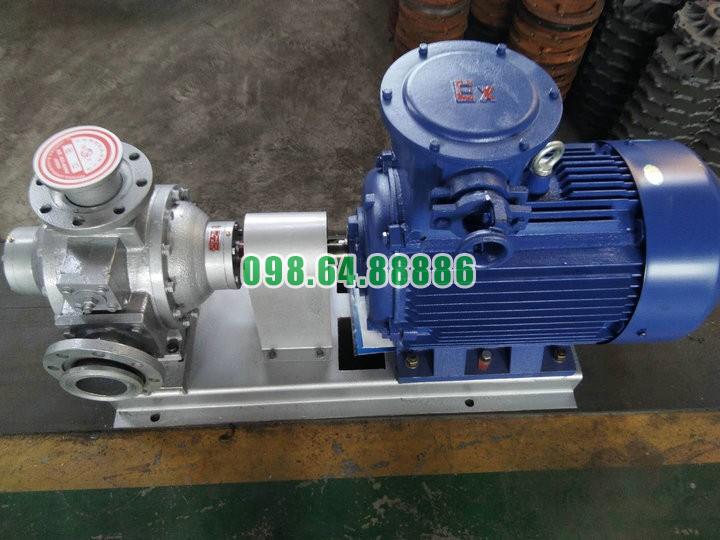

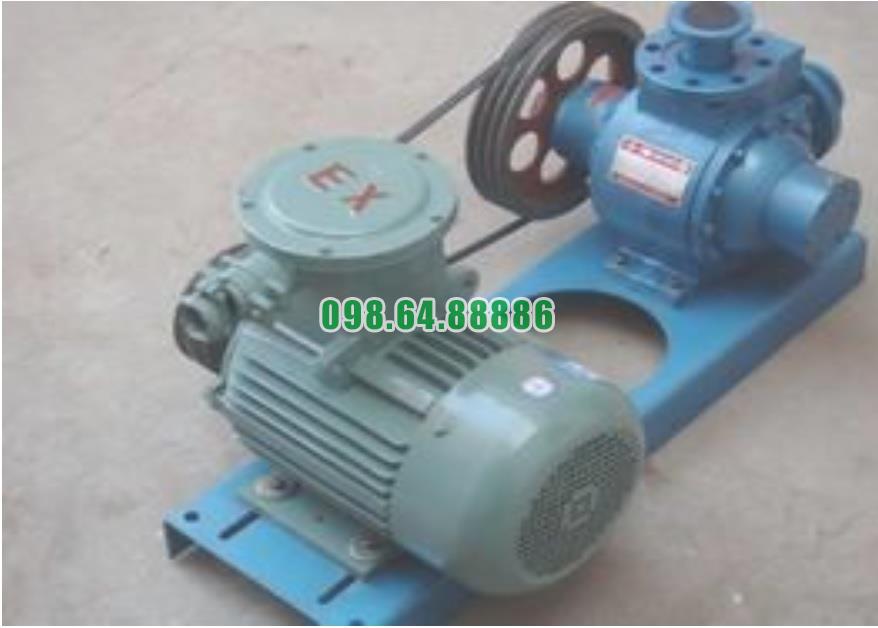

Trục bơm của Bơm khí hóa lỏng YAB35-5
Trục bơm truyền lực từ động cơ đến rotor
Trục bơm là bộ phận nhận chuyển động quay từ động cơ YB160M-4 và truyền lực đến rotor. Khi trục quay ổn định, rotor và cánh trượt cũng hoạt động đều, giúp quá trình bơm chất lỏng diễn ra liên tục.
Trục bơm phải có độ cứng vững cao vì nó làm việc trong điều kiện quay liên tục, chịu lực xoắn và chịu tác động từ áp suất trong buồng bơm.
Vai trò của trục bơm
Trục bơm quyết định sự ổn định cơ học của Bơm khí hóa lỏng YAB35-5. Nếu trục bị lệch, mòn hoặc rung, các bộ phận như cánh trượt, vòng đệm và rotor sẽ bị ảnh hưởng, làm giảm hiệu suất và tăng nguy cơ rò rỉ.
Vòng đệm làm kín của Bơm khí hóa lỏng YAB35-5
Vòng đệm giúp ngăn rò rỉ chất lỏng
Vòng đệm là bộ phận làm kín quan trọng trong cấu tạo Bơm khí hóa lỏng YAB35-5. Bộ phận này được bố trí tại những vị trí dễ phát sinh rò rỉ, đặc biệt là khu vực trục bơm.
Với các chất lỏng như amoni lỏng, metanol, etylen oxit, butadien và benzen thô, khả năng làm kín là yêu cầu rất quan trọng. Nếu vòng đệm không đảm bảo, chất lỏng có thể rò rỉ ra ngoài, bay hơi và gây mất an toàn cho khu vực vận hành.
Vật liệu vòng đệm
Vòng đệm của Bơm khí hóa lỏng YAB35-5 được chế tạo theo công thức đặc biệt, có độ bền cao, khả năng chống mài mòn tốt và chịu được điều kiện làm việc áp suất cao.
Vai trò của vòng đệm
Vòng đệm giúp bơm duy trì áp suất làm việc 2.0MPa, hạn chế mất áp, giảm rò rỉ và bảo vệ môi trường vận hành. Đây là bộ phận quan trọng giúp Bơm khí hóa lỏng YAB35-5 phù hợp với các chất lỏng dễ bay hơi.

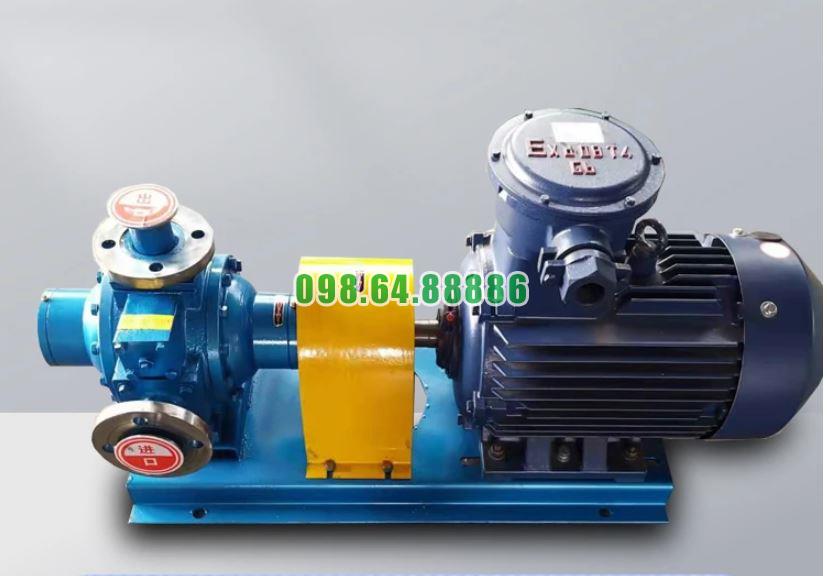

Cửa hút và cửa xả 3 inch
Thiết kế hút xả đồng bộ
Bơm khí hóa lỏng YAB35-5 có kích thước đường kính hút xả 3 inch. Thiết kế này giúp chất lỏng đi vào và đi ra khỏi bơm thuận lợi, phù hợp với lưu lượng 35m³/h.
Đường hút xả 3 inch giúp hạn chế cản trở dòng chảy, giảm tổn thất áp suất và hỗ trợ bơm vận hành ổn định trong hệ thống đường ống công nghiệp.
Vai trò của cửa hút
Cửa hút là nơi chất lỏng đi vào buồng bơm. Khi cánh trượt tạo vùng áp suất thấp, chất lỏng từ đường ống được hút vào qua cửa hút. Thiết kế 3 inch giúp dòng chất lỏng vào đều hơn, hạn chế thiếu dòng đầu vào.
Vai trò của cửa xả
Cửa xả là nơi chất lỏng được đẩy ra sau khi đi qua buồng bơm. Với chênh lệch áp suất 0.5MPa, cửa xả giúp đưa chất lỏng ra hệ thống đường ống một cách ổn định, hạn chế dao động áp suất.

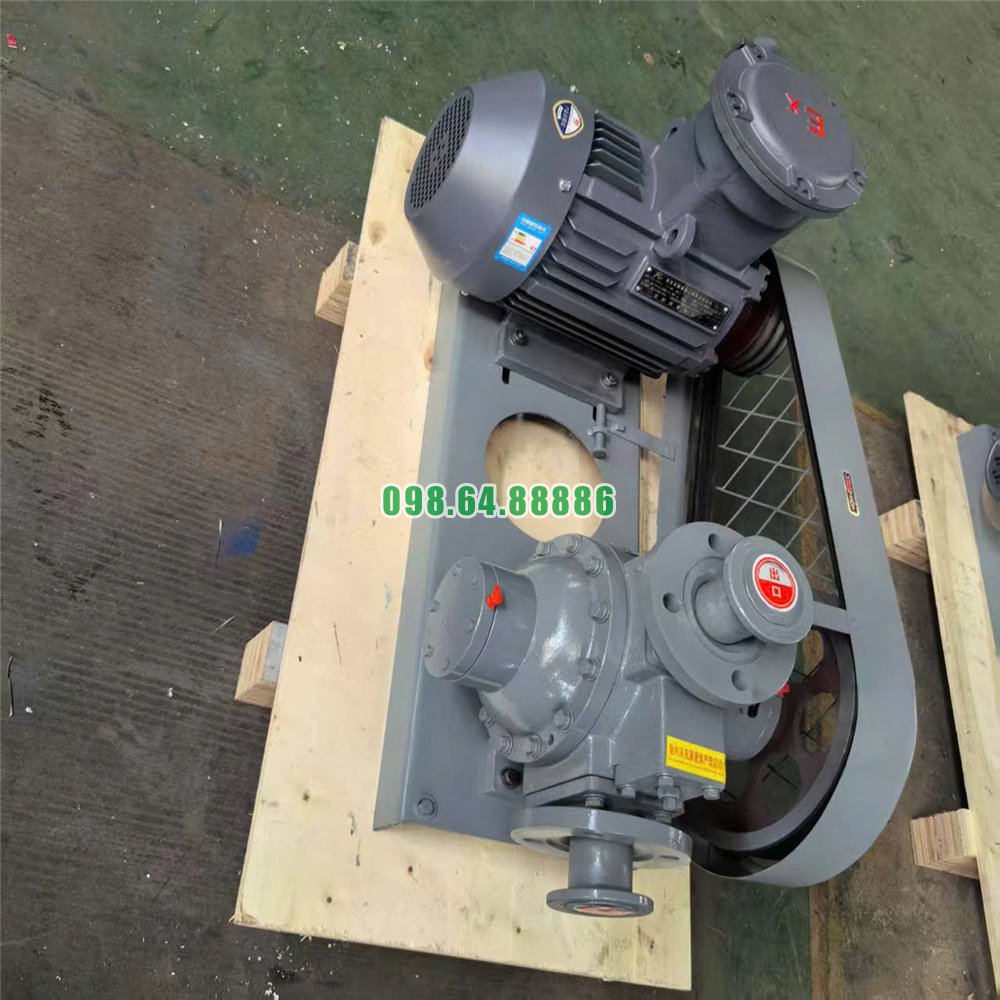

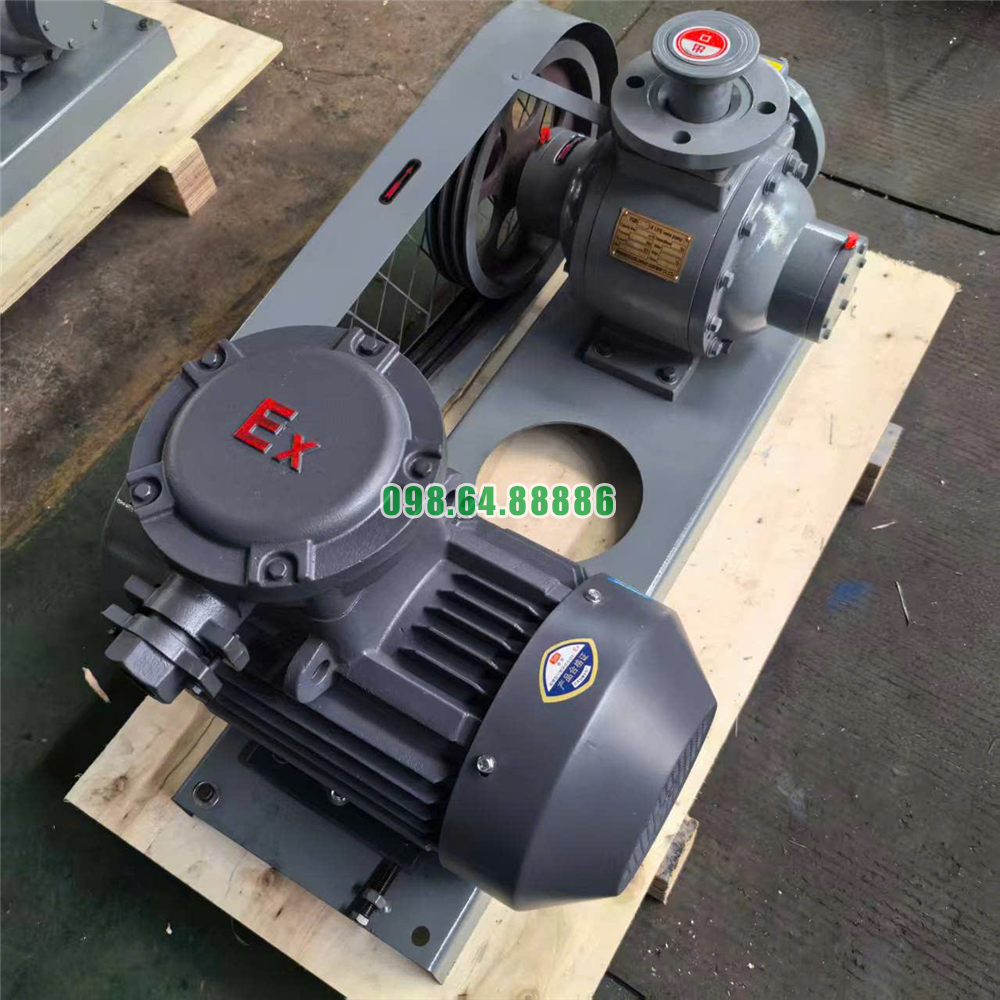

Động cơ YB160M-4 của Bơm khí hóa lỏng YAB35-5
Động cơ cung cấp lực vận hành cho bơm
Bơm khí hóa lỏng YAB35-5 sử dụng động cơ YB160M-4 công suất 11KW. Đây là bộ phận cung cấp năng lượng chính để bơm hoạt động với tốc độ quay 780r.P.m.
Động cơ giúp trục bơm, rotor và cánh trượt vận hành liên tục, tạo ra quá trình hút và đẩy chất lỏng trong buồng bơm.
Vai trò của động cơ
Động cơ quyết định khả năng duy trì lưu lượng, áp suất và độ ổn định của bơm. Với công suất 11KW, động cơ YB160M-4 phù hợp với yêu cầu vận chuyển chất lỏng dễ bay hơi trong các ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Buồng bơm của Bơm khí hóa lỏng YAB35-5
Buồng bơm là nơi diễn ra quá trình hút và đẩy
Buồng bơm là không gian bên trong thân bơm, nơi rotor và cánh trượt hoạt động. Tại đây, chất lỏng được hút vào, giữ trong các khoang nhỏ, sau đó được đẩy ra ngoài qua cửa xả.
Buồng bơm cần có độ kín cao, bề mặt nhẵn và khả năng chịu áp tốt để phù hợp với áp suất làm việc 2.0MPa.
Vai trò của buồng bơm
Buồng bơm quyết định trực tiếp đến hiệu quả vận chuyển chất lỏng. Khi buồng bơm kín và ổn định, Bơm khí hóa lỏng YAB35-5 có thể hạn chế rò rỉ, giảm mất áp và duy trì dòng chảy đều.

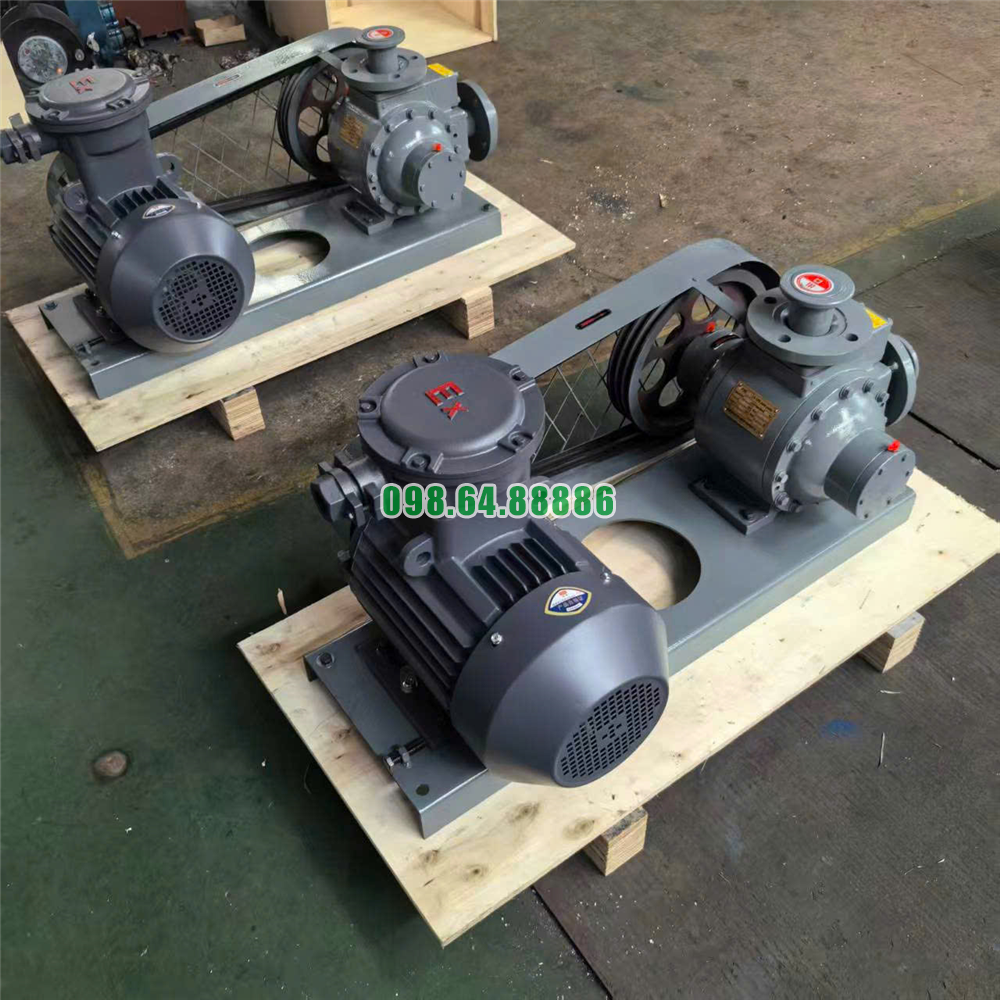

Hệ thống kết nối và lắp đặt
Kết nối với đường ống công nghiệp
Với đường kính hút xả 3 inch, Bơm khí hóa lỏng YAB35-5 dễ dàng kết nối với hệ thống đường ống, van, mặt bích và các phụ kiện công nghiệp. Thiết kế này giúp việc lắp đặt thuận tiện hơn và giảm sai lệch trong quá trình kết nối.
Vai trò của hệ thống kết nối
Hệ thống kết nối chắc chắn giúp bơm vận hành an toàn, hạn chế rò rỉ tại các mối nối và hỗ trợ duy trì áp suất ổn định trong toàn bộ đường ống.

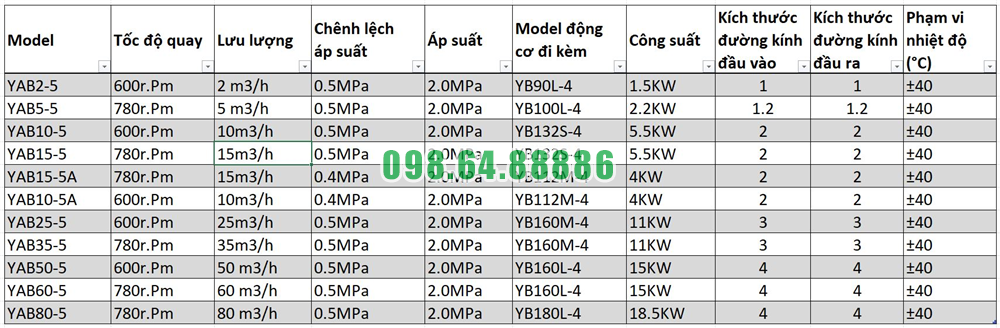

Chi tiết cấu tạo các bộ phận chính của Bơm khí hóa lỏng YAB35-5 gồm thân bơm, rotor, cánh trượt, trục bơm, vòng đệm, buồng bơm, cửa hút xả 3 inch và động cơ YB160M-4 công suất 11KW. Mỗi bộ phận đều có vai trò riêng nhưng phối hợp chặt chẽ để giúp bơm vận hành ổn định.
Nhờ thân bơm bằng gang hợp kim chịu mài mòn, cánh trượt bền, vòng đệm làm kín tốt, động cơ phù hợp và thiết kế hút xả 3 inch, Bơm khí hóa lỏng YAB35-5 có thể đạt lưu lượng 35m³/h, tốc độ 780r.P.m, chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0MPa.
Cấu tạo này giúp Bơm khí hóa lỏng YAB35-5 phù hợp để vận chuyển các chất lỏng dễ bay hơi như amoni lỏng, metanol, propylen oxit, benzen thô, etylen oxit và butadien trong môi trường công nghiệp yêu cầu độ kín, độ bền và độ an toàn cao.
