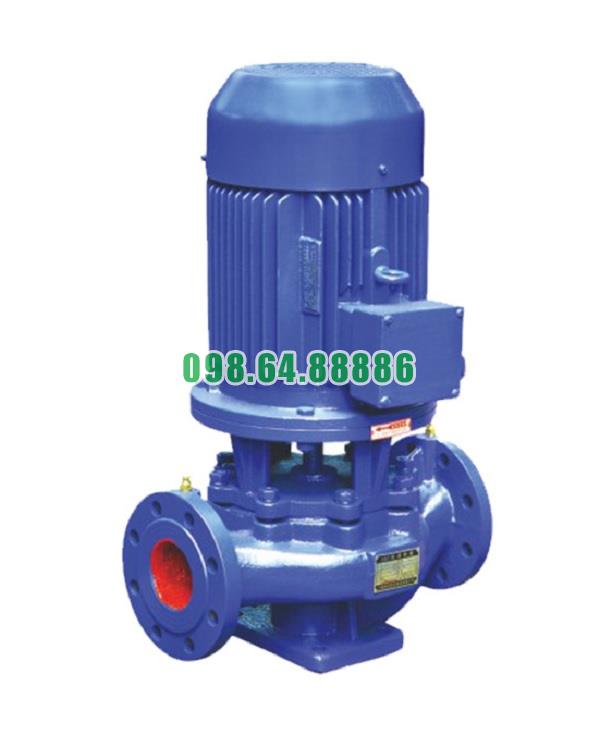

Bơm đa tầng cánh trục đứng model ISG50-200A, bơm IRG50-200A

Cấu tạo chi tiết Bơm đa tầng cánh trục đứng model ISG50-200A, bơm IRG50-200A

Bơm đa tầng cánh trục đứng ISG50-200A, IRG50-200A là dòng bơm ly tâm được thiết kế để tạo áp lực cao, hoạt động ổn định theo phương thẳng đứng. Mỗi bộ phận trong cấu tạo đều đảm nhận một chức năng riêng biệt, đồng thời phối hợp chặt chẽ để bảo đảm hiệu suất vận hành, độ bền và an toàn trong hệ thống. Dưới đây là mô tả chi tiết các bộ phận cấu thành.

Thân bơm (Vỏ bơm)

• Được đúc bằng gang xám, gang cầu hoặc inox tùy theo model và môi trường làm việc

• Là phần bao bọc bên ngoài, chịu áp lực cao, đảm bảo độ kín của toàn bộ hệ thống

• Tích hợp cổng hút – cổng xả theo chiều trục đứng, giúp dễ dàng lắp đặt theo đường ống thẳng hàng

• Có khoang xoắn ốc hoặc buồng khuếch tán để chuyển đổi vận tốc thành áp suất

Trục bơm

• Trục dài, đặt dọc trục đứng, kết nối trực tiếp từ động cơ đến các tầng cánh

• Làm từ thép hợp kim hoặc inox, có độ cứng và chịu lực cao

• Truyền chuyển động quay từ motor xuống toàn bộ hệ thống cánh

• Được lắp vòng bi đỡ, đảm bảo quay ổn định, đồng tâm

Cánh bơm (Impeller)

• Gồm nhiều tầng cánh gắn dọc theo trục (đa tầng) để tạo cột áp lớn

• Cánh dạng kín, cong hoặc hướng trục, tối ưu hóa khả năng tạo lực ly tâm

• Chế tạo từ nhựa kỹ thuật, đồng, gang hoặc inox, tùy vào chất lượng nước và nhiệt độ làm việc

• Là bộ phận tạo lực ly tâm, đẩy chất lỏng ra phía ngoài từ tâm trục

Buồng cánh (Buồng dẫn hướng)

• Là nơi chứa cánh bơm và hướng dòng chất lỏng từ tầng cánh này sang tầng cánh khác

• Giúp ổn định lưu lượng và tăng áp lực đầu ra, làm nên đặc trưng đa tầng cánh

• Thường làm bằng gang đúc hoặc inox, có độ bền và độ kín cao

Phớt cơ khí (Mechanical Seal)

• Bộ phận làm kín giữa trục quay và thân bơm, ngăn rò rỉ nước ra bên ngoài

• Làm bằng gốm, carbon, tungsten, silicone hoặc cao su chịu nhiệt

• Có thể là phớt đơn hoặc phớt đôi tùy yêu cầu làm việc

• Rất quan trọng trong môi trường áp lực cao, nước nóng hoặc hóa chất nhẹ

Vòng bi và ổ đỡ

• Đỡ trục, chống lệch tâm khi quay với tốc độ cao

• Giảm ma sát, giảm hao mòn, kéo dài tuổi thọ

• Thường là vòng bi kín tự bôi trơn, ít phải bảo dưỡng định kỳ

Động cơ điện

• Lắp trực tiếp phía trên thân bơm, truyền mô-men xoắn cho trục bơm

• Có thể là động cơ IE2, IE3 tiêu chuẩn tiết kiệm điện

• Hoạt động ổn định, vận hành êm, ít tiêu hao năng lượng

• Được bảo vệ bằng vỏ chống bụi – chống nước IP54/IP55

Đế bơm và khung cố định

• Là phần nâng đỡ toàn bộ hệ thống, giúp bơm đứng vững khi vận hành

• Chế tạo bằng thép hoặc gang, có thể bắt bu-lông xuống nền bê tông

• Được thiết kế chuẩn để hấp thụ rung động, giảm ồn

Gioăng làm kín, bulông và phụ kiện khác

• Gioăng cao su chịu áp hoặc Teflon đặt ở các vị trí kết nối thân bơm

• Bulông, ốc vít bằng thép không gỉ, đảm bảo siết chặt và dễ tháo lắp

• Một số bơm có thêm van xả khí, van xả nước đáy, hỗ trợ bảo trì và khởi động

Cấu tạo bơm đa tầng cánh trục đứng ISG50-200A, IRG50-200A được thiết kế đồng bộ, chắc chắn và chính xác nhằm tạo ra lực ly tâm lớn, cung cấp áp lực cao cho các hệ thống cấp nước và tuần hoàn. Mỗi bộ phận đều đóng vai trò quan trọng, từ trục, cánh, phớt đến động cơ, góp phần tạo nên hiệu suất vượt trội, độ bền cao và khả năng vận hành ổn định trong nhiều điều kiện làm việc khác nhau. Việc hiểu rõ cấu tạo chi tiết cũng là nền tảng để lựa chọn, vận hành và bảo trì bơm hiệu quả.

Cách thức bơm nước của Bơm đa tầng cánh trục đứng model ISG50-200A, bơm IRG50-200A

Bơm ly tâm trục đứng model ISG50-200A, IRG50-200A là thiết bị bơm nước theo nguyên lý ly tâm, hoạt động nhờ vào lực quay của cánh bơm và sự biến đổi động năng thành áp năng. Mặc dù hai model này thường được gọi là bơm đơn tầng, nhưng trong một số phiên bản đặc biệt có thiết kế dạng đa tầng cánh (multi-stage) để tăng cột áp. Dưới đây là giải thích chi tiết về quy trình hút – đẩy nước trong quá trình vận hành.

Cấu trúc cơ bản liên quan đến quá trình bơm nước

• Cánh bơm (Impeller): Gắn trực tiếp vào trục quay, tạo lực ly tâm để đẩy nước ra ngoài

• Buồng bơm (Volute casing): Bao bọc cánh bơm, dẫn hướng dòng nước

• Trục bơm (Pump shaft): Truyền lực quay từ động cơ đến cánh

• Phớt cơ khí và bạc đạn: Giúp làm kín và giữ ổn định cho trục khi quay

• Cửa hút dưới – cửa đẩy trên: Thiết kế thẳng trục đứng, phù hợp cho lắp đặt theo chiều dọc

Nguyên lý tạo áp và đẩy nước

Bước 1: Mồi nước và khởi động

• Trước khi vận hành, buồng bơm và đường hút phải được mồi đầy nước để tránh chạy khô

• Khi cấp điện, motor quay → trục bơm quay → kéo theo cánh bơm quay

Bước 2: Hình thành lực ly tâm

• Cánh bơm quay với tốc độ cao tạo ra lực ly tâm

• Lực ly tâm làm nước từ tâm cánh bơm văng ra mép ngoài với tốc độ lớn

Bước 3: Biến đổi năng lượng

• Khi nước bị đẩy ra khỏi cánh bơm, động năng của dòng nước được chuyển thành áp năng (áp suất) nhờ cấu trúc buồng bơm hình xoắn ốc

• Dòng nước được tăng áp và hướng lên phía trên thông qua cửa đẩy

Bước 4: Lưu chuyển liên tầng (trong bơm nhiều tầng cánh)

• Trong phiên bản đa tầng cánh, nước sau khi đi qua tầng cánh đầu tiên sẽ được dẫn tiếp đến cánh thứ hai, thứ ba,...

• Mỗi tầng sẽ tiếp tục tăng áp cho dòng nước, cho phép đạt được cột áp rất cao mà lưu lượng vẫn ổn định

Đặc điểm dòng chảy trong quá trình bơm

• Dòng nước vào: Hút thẳng trục từ đáy lên, phù hợp cho việc đặt bơm dưới sàn hoặc tầng hầm

• Dòng nước ra: Thoát qua đường ống phía trên, thường kết nối với hệ thống phân phối hoặc đẩy lên tầng cao

• Dòng chảy liên tục, ổn định, ít xung: Nhờ cấu tạo cánh kín và buồng bơm xoắn, hạn chế mất mát áp suất

Cách vận hành hiệu quả

Đảm bảo mồi nước đầy đủ

• Không được để bơm chạy khô vì sẽ làm cháy phớt cơ khí hoặc gây cavitation (xâm thực)

Lắp đặt đúng hướng

• Đường hút dưới, đường đẩy trên phải theo đúng thiết kế để đảm bảo tạo áp tốt nhất

Chạy ở tốc độ định mức

• Tốc độ quay tiêu chuẩn 2900 vòng/phút (motor 2 cực) giúp đạt hiệu suất tối đa

• Có thể kết hợp biến tần để điều chỉnh tốc độ nếu cần thay đổi áp hoặc lưu lượng

Ưu điểm trong cách bơm nước

• Cột áp cao: Nhờ cấu trúc trục đứng và khả năng lắp nhiều tầng cánh

• Tiết kiệm không gian lắp đặt: Đặc biệt trong các phòng kỹ thuật, tầng hầm

• Phù hợp cho hệ thống đẩy lên cao: Tòa nhà, tháp nước, dây chuyền sản xuất cần áp lực lớn

Bơm ly tâm trục đứng model ISG50-200A, IRG50-200A hoạt động theo nguyên lý biến đổi động năng thành áp năng thông qua lực ly tâm. Với thiết kế thẳng trục, đầu hút dưới – đầu đẩy trên, kết hợp với khả năng bố trí nhiều tầng cánh, bơm có khả năng tạo áp cao và vận hành ổn định trong các ứng dụng cấp nước dân dụng, công nghiệp, hệ thống PCCC, tuần hoàn nước nóng hoặc làm mát. Việc hiểu rõ cơ chế bơm nước sẽ giúp người dùng lắp đặt và vận hành đúng cách, từ đó tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật và kích thước bơm model ISG50-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200A

Đường cong hiệu suất bơm model ISG50-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200A

Phụ kiện và kích thước lắp đặt bơm model ISG50-200A

Phương thức lắp đặt bơm model ISG50-200A
